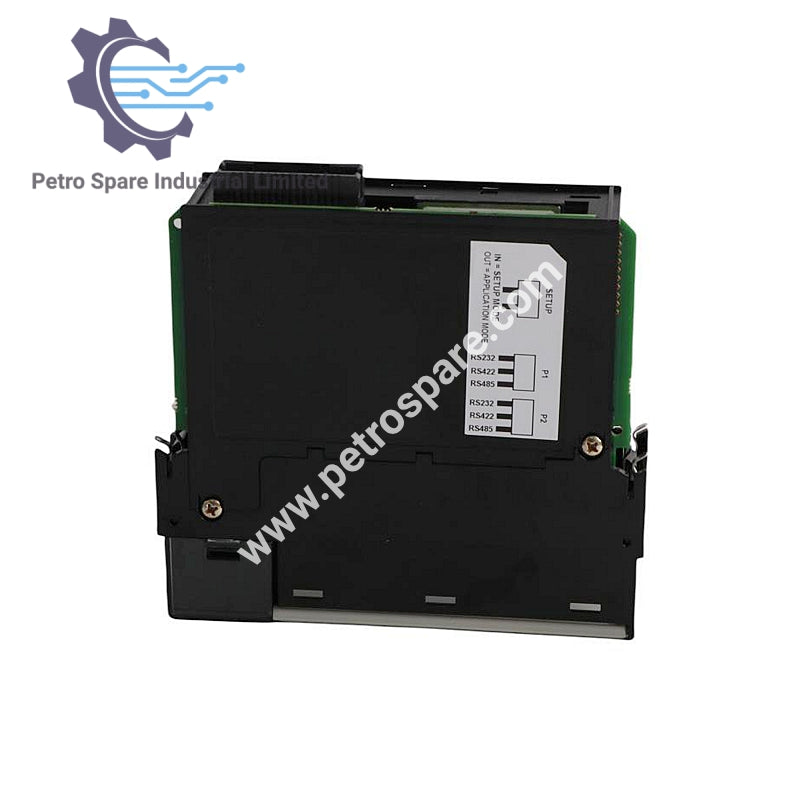

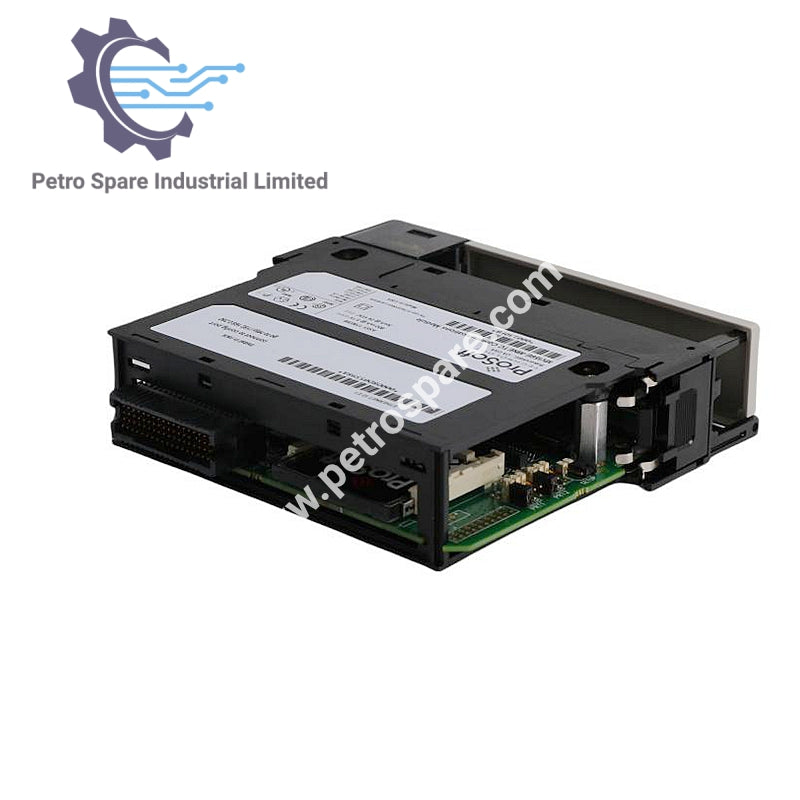

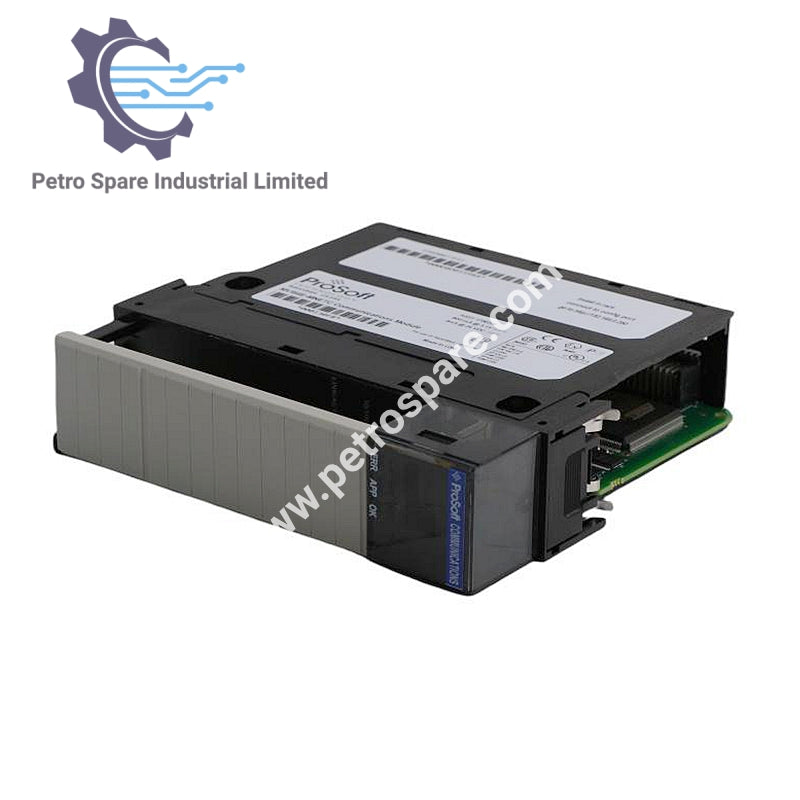

MVI56-MNETC

بررسی اجمالی

ProSoft MVI56-MNETC یک ماژول ارتباطی چندکلاینتی Modbus TCP/IP است که برای پلتفرم‌های ControlLogix طراحی شده است. این ماژول اتصال اترنت با سرعت بالا را فراهم می‌کند و از تعاملات چندگانه کلاینت/سرور Modbus TCP/IP در شبکه‌های اتوماسیون صنعتی پشتیبانی می‌کند.

پارامترهای الکتریکی

• بار جریان بک‌پلین:

  • ۸۰۰ میلی‌آمپر در ۵ ولت DC

  • ۳ میلی‌آمپر در ۲۴ ولت DC

• عایق الکتریکی: ۱۵۰۰ ولت rms در ۵۰–۶۰ هرتز به مدت ۶۰ ثانیه (IEC 60950:1991 بخش ۵.۳.۲)

• مقاومت در برابر طوفان پخش اترنت: ≤۵۰۰۰ فریم ARP در ثانیه، ≤۵ دقیقه مدت

رتبه‌بندی‌های محیطی

• دمای کاری: ۰ تا ۶۰ درجه سانتی‌گراد (۳۲ تا ۱۴۰ درجه فارنهایت)

• دمای ذخیره‌سازی: –۴۰ تا +۸۵ °C (–۴۰ تا ۱۸۵ °F)

• مقاومت در برابر شوک:

  • ۳۰ گرم عملیاتی

  • ۵۰ g غیر عملیاتی

• مقاومت در برابر لرزش: ۵ g (۱۰–۱۵۰ هرتز)

• رطوبت نسبی: ۵–۹۵٪، بدون تراکم

رابط‌های ارتباطی

• پورت اترنت: 10/100 Base-T

• نوع کانکتور: RJ45

• چراغ‌های وضعیت:

  • وضعیت ماژول

  • وضعیت انتقال بک‌پلین

  • وضعیت برنامه

  • فعالیت سریال

پیکربندی و لوازم جانبی

• پورت کاربردی: اترنت

• پورت اشکال‌زدایی/پیکربندی (CFG): RJ45 (DB-9M از طریق کابل ارائه شده)

• دست دادن: بدون دست دادن سخت‌افزاری

• لوازم جانبی همراه:

  • کابل‌های RJ45 به DB-9M برای هر پورت

  • کابل پیکربندی RS-232 به طول 6 فوت

---
