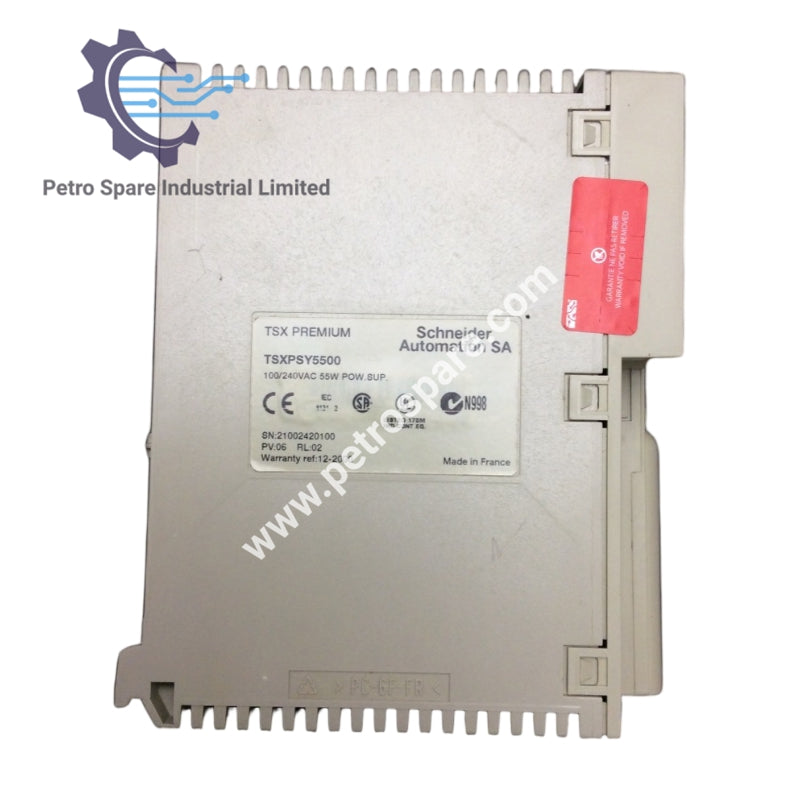

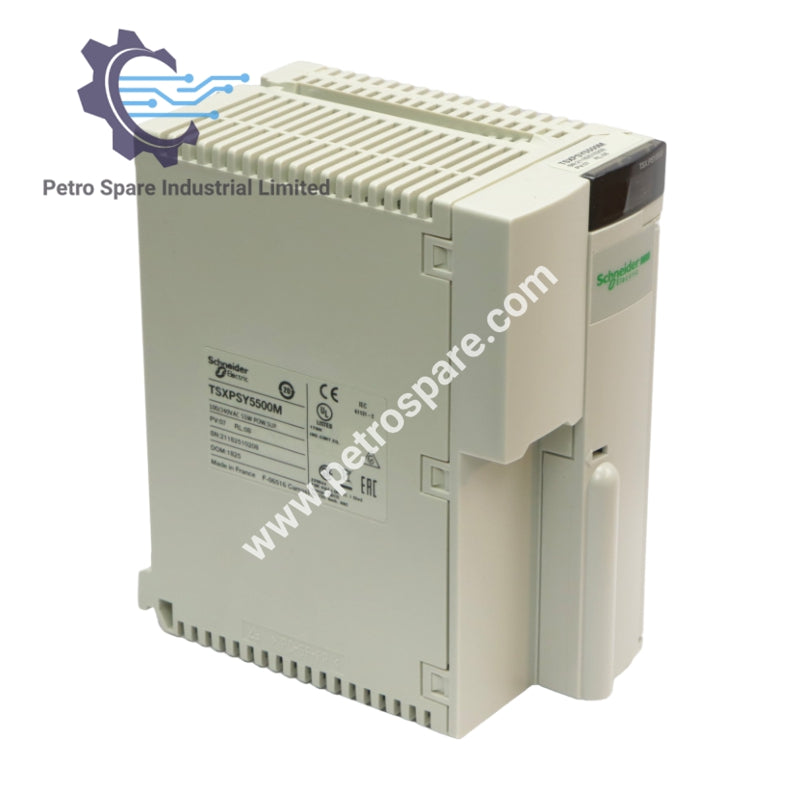

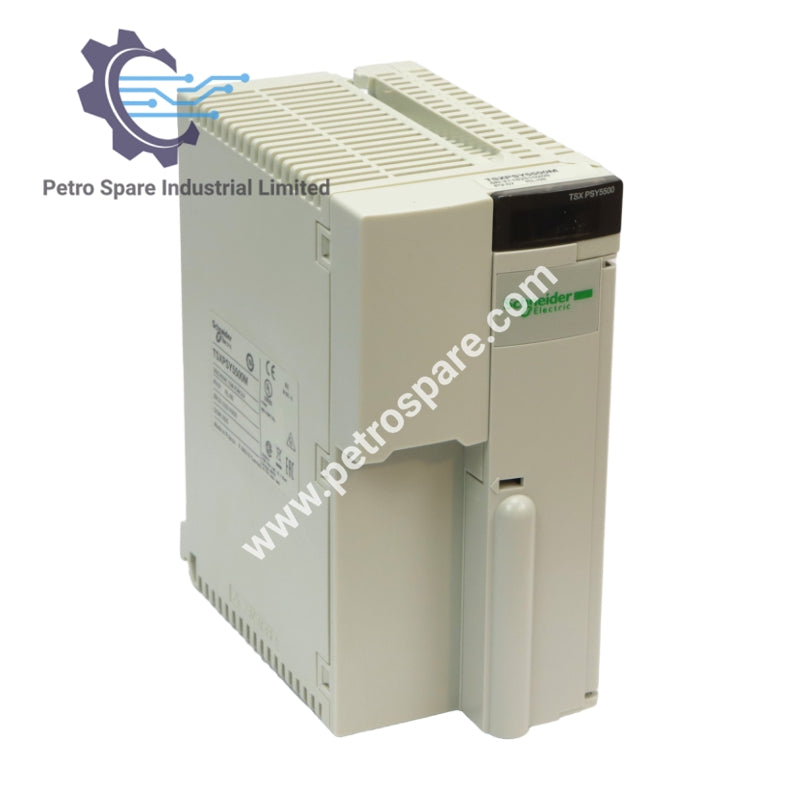

TSXPSY5500M

بررسی محصول

TSXPSY5500M یک ماژول منبع تغذیه است که خروجی 24 ولت DC را با سازگاری ورودی دوگانه AC برای پلتفرم Modicon Premium فراهم می‌کند.

مشخصات فنی

ورودی الکتریکی

• ولتاژ اولیه: 100–120 ولت AC (85–140 ولت)، 200–240 ولت AC (190–264 ولت)
• فرکانس شبکه: 50/60 هرتز
• محدوده فرکانس شبکه: 47–63 هرتز
• جریان ورودی: 1700 میلی‌آمپر در 100 ولت، 500 میلی‌آمپر در 240 ولت
• جریان هجومی: 38 آمپر در 100 ولت / 240 ولت
• I²t در هنگام فعال‌سازی: 4 آمپر²·ثانیه در 100 ولت، 2 آمپر²·ثانیه در 240 ولت
• It در هنگام فعال‌سازی: 0.11 آمپر·ثانیه در 100 ولت / 240 ولت

حفاظت

• حفاظت اولیه: فیوز داخلی با تأخیر زمانی 4 آمپر (5 × 20 میلی‌متر)
• حفاظت ثانویه: حفاظت در برابر اضافه بار، حفاظت در برابر ولتاژ بیش از حد، حفاظت در برابر اتصال کوتاه

خروجی

• توان مفید کل ثانویه: 50 W
• توان ثانویه (24 ولت DC): 19 W
• توان ثانویه (5 ولت DC): 35 W
• جریان در ولتاژ ثانویه: 0.8 آمپر (منبع تغذیه رله 24 ولت DC)

مقاومت محیطی و الکتریکی

• مقاومت در برابر قطع‌های کوتاه‌مدت: ≤ 10 میلی‌ثانیه
• مقاومت دی‌الکتریک: 2000 ولت بین اولیه و زمین، 2000 ولت بین اولیه و ثانویه

---
