1734-ADN

بررسی اجمالی

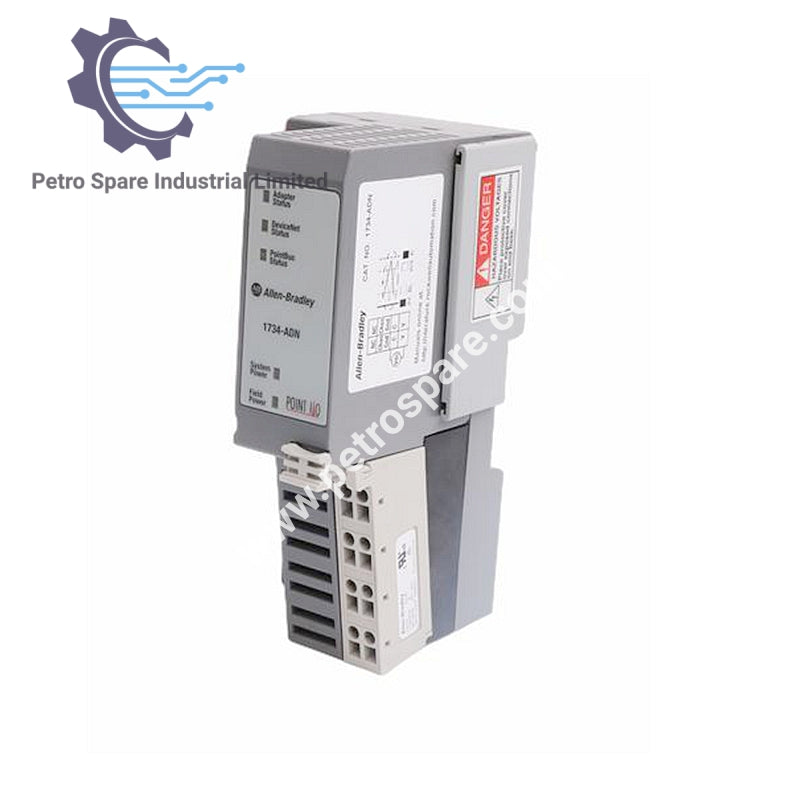

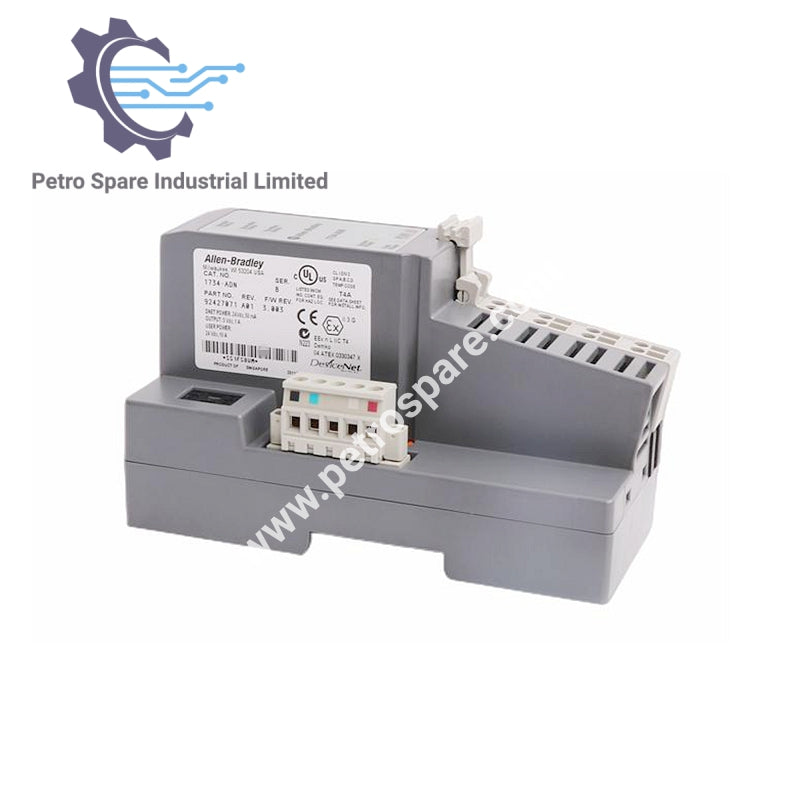

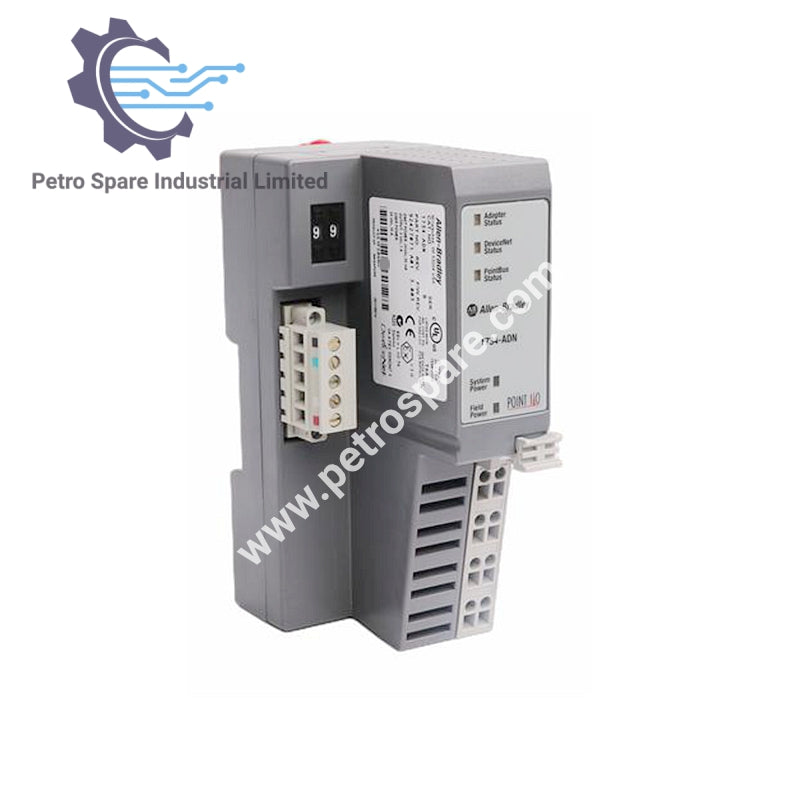

دستگاه  1734-ADN یک آداپتور Allen-Bradley POINT I/O DeviceNet برای اتصال ماژول‌های POINT I/O به شبکه‌های DeviceNet است.

ارتباط DeviceNet

• سرعت‌ها: 125 کیلوبیت بر ثانیه (حداکثر 500 متر)، 250 کیلوبیت بر ثانیه (حداکثر 250 متر)، 500 کیلوبیت بر ثانیه (حداکثر 100 متر)

• کابل: Allen-Bradley 1485C-P1-Cxxx

• مکان ماژول: ماژول شروع، سمت چپ سیستم 1734

مشخصات برق

• ولتاژ ورودی: 24 ولت DC اسمی (دامنه 11–25 ولت DC)

• حفاظت در برابر ولتاژ بیش از حد: قطبیت معکوس

• مصرف برق: حداکثر 8.1 وات در 28.8 ولت DC

• تلفات برق: حداکثر 2.8 وات در 28.8 ولت DC

• تلفات حرارتی: حداکثر 9.5 BTU/ساعت در 28.8 ولت DC

• ولتاژ ایزولاسیون: 1250 ولت rms/ولت AC

• الزامات ایمنی: استفاده از منبع تغذیه SELV یا PELV برای تطابق با CE

نمایشگرها

• وضعیت: 3 LED قرمز/سبز برای آداپتور، DeviceNet، PointBus

• برق: 2 LED سبز برای برق سیستم (PointBus 5V) و برق میدانی (24V)

---
