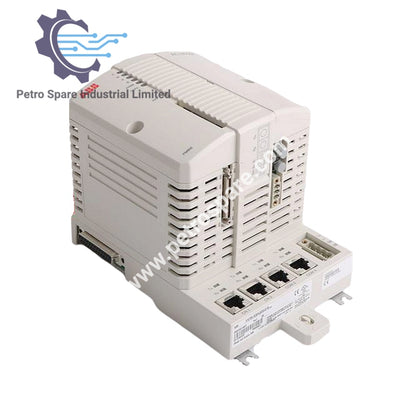

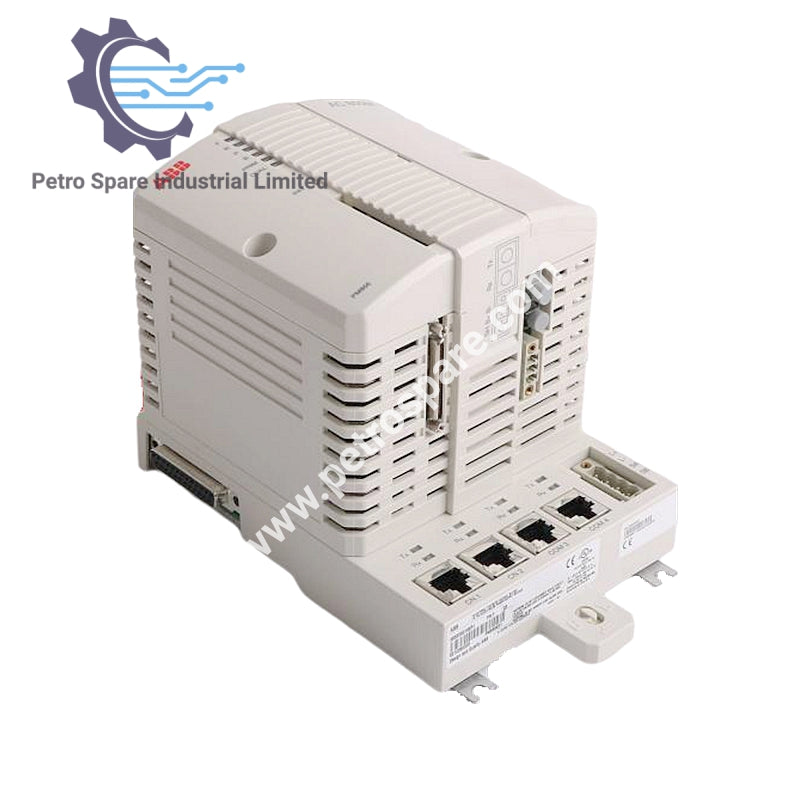

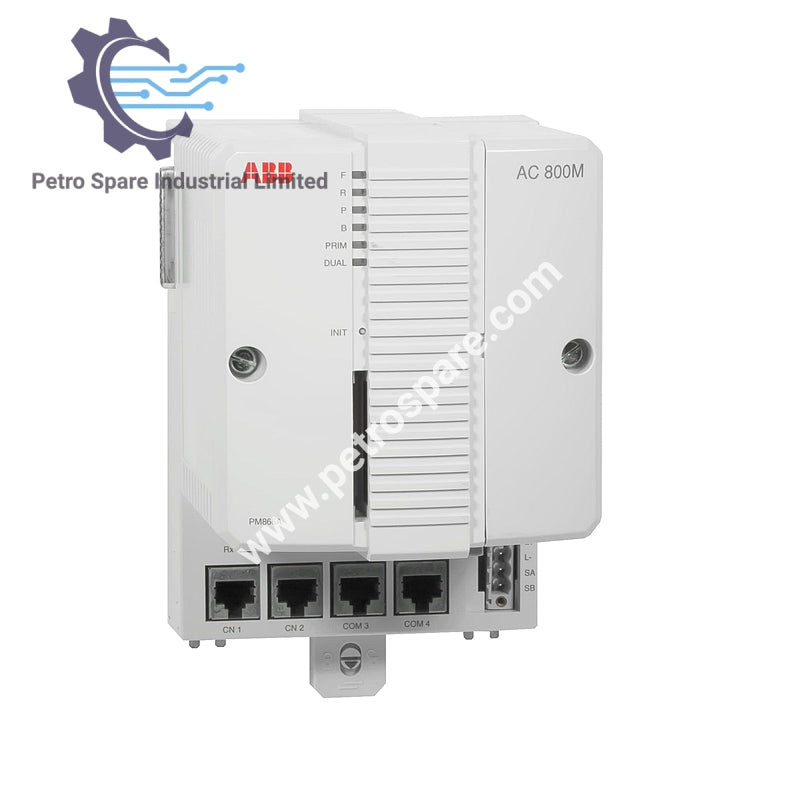

PM866AK01

اطلاعات کلی

• شماره مقاله: 3BSE076939R1 (PM866AK01)
• پشتیبانی افزونه: خیر
• یکپارچگی بالا: خیر
• فرکانس ساعت: 133 مگاهرتز
• عملکرد: 0.09 میلی‌ثانیه برای 1000 عملیات بولی
• حافظه: 64 مگابایت
• رم برای برنامه: 51.389 مگابایت
• حافظه فلش برای ذخیره‌سازی: بله

داده‌های دقیق

• نوع پردازنده: MPC866
• زمان سوئیچ (پیکربندی افزونه): حداکثر 10 میلی‌ثانیه
• برنامه‌ها در هر کنترلر: 32
• برنامه‌ها در هر اپلیکیشن: 64
• نمودارها در هر اپلیکیشن: 128
• وظایف در هر کنترلر: 32
• زمان چرخه در هر برنامه اپلیکیشن: تا 1 میلی‌ثانیه
• فلش PROM برای ذخیره‌سازی فرم‌ور: 4 مگابایت
• منبع تغذیه: 24 ولت DC (19.2-30 ولت DC)
• مصرف برق:
  • معمولی: 210 میلی‌آمپر
  • حداکثر: 360 میلی‌آمپر
• تلفات توان: 5.1 وات (حداکثر 8.6 وات)
• ورودی وضعیت منبع تغذیه افزونه: بله
• باتری پشتیبان داخلی: لیتیوم، 3.6 ولت
• همگام‌سازی ساعت: 1 میلی‌ثانیه بین کنترلرهای AC 800M از طریق پروتکل CNCP
• صف رویداد برای هر کلاینت OPC: تا 3000 رویداد
• سرعت انتقال به سرور OPC: 36-86 رویداد/ثانیه، 113-143 پیام داده/ثانیه

ورودی/خروجی و ارتباطات

• ماژول‌های ارتباطی روی باس CEX: 12
• جریان تغذیه روی باس CEX: حداکثر 2.4 آمپر
• خوشه‌های ورودی/خروجی (CPU غیر افزونه): 1 الکتریکی + 7 نوری
• خوشه‌های ورودی/خروجی (CPU افزونه): 0 الکتریکی + 7 نوری
• ظرفیت ورودی/خروجی روی ماژول‌باس: حداکثر 96 (PM866 تکی) یا 84 (PM866 افزونه) ماژول ورودی/خروجی
• نرخ اسکن ماژول‌باس: 0 - 100 میلی‌ثانیه
• جریان تغذیه روی ماژول‌باس الکتریکی:
  • 24 ولت: حداکثر 1.0 آمپر
  • 5 ولت: حداکثر 1.5 آمپر
• کانال‌های اترنت: 2
• رابط اترنت: 10 مگابیت/ثانیه، RJ-45 (8 پین)
• پروتکل شبکه کنترل: MMS، IAC
• پیشنهاد شده برای شبکه کنترل: اترنت سوئیچ شده 100 مگابیت/ثانیه
• پایداری ساعت زمان واقعی: 100 ppm (تقریباً 1 ساعت در سال)
• رابط‌های RS-232C:
  • 2 (یکی عمومی، یکی برای ابزار سرویس)
  • COM3: غیر افزونه، 75-19200 بود
  • COM4: غیر افزونه، 9600 بود، اپتو ایزوله

شرایط محیطی

• دمای کاری: +5 تا +55 درجه سانتی‌گراد (+41 تا +131 درجه فارنهایت)
• دمای ذخیره‌سازی: -40 تا +70 درجه سانتی‌گراد (-40 تا +158 درجه فارنهایت)

ابعاد و وزن

• عرض: 119 میلی‌متر (4.7 اینچ)
• ارتفاع: 186 میلی‌متر (7.3 اینچ)
• عمق: 135 میلی‌متر (5.3 اینچ)
• وزن: 1200 گرم (2.6 پوند)

---
