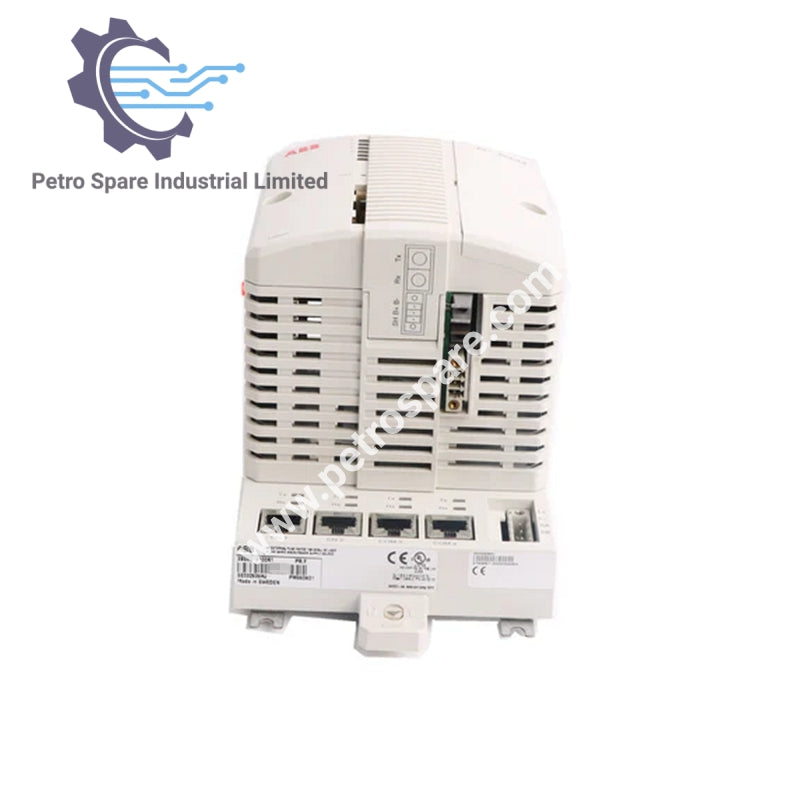

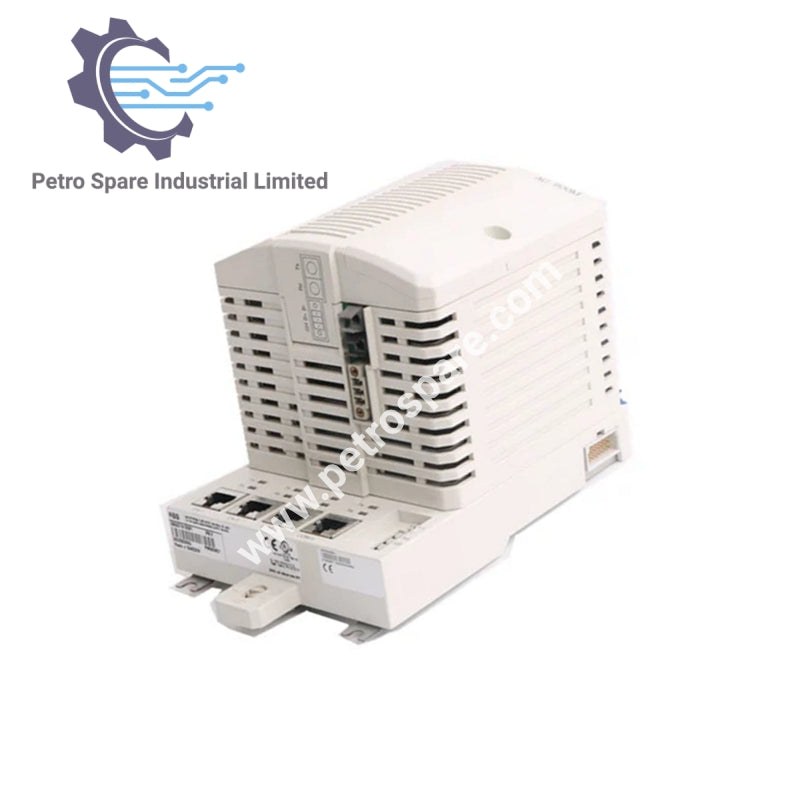

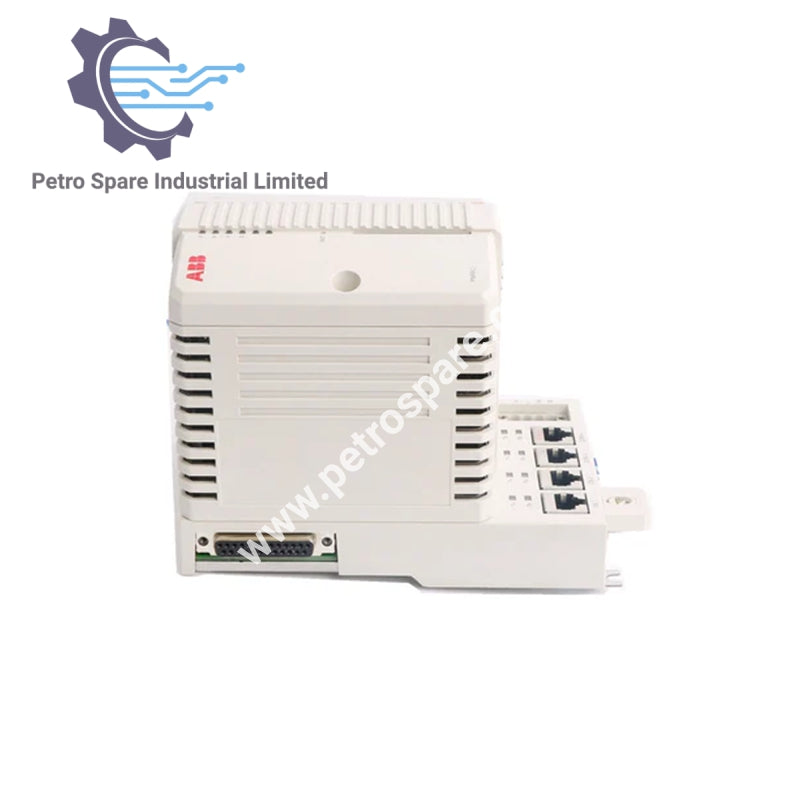

PM851AK01

توضیحات

ماژول پردازنده  PM851AK01 برای سری ABB AC 800M است که مجهز به پردازنده MPC860 با فرکانس 24 مگاهرتز می‌باشد. این ماژول دارای 12 مگابایت حافظه، 6.253 مگابایت رم برای برنامه‌ها است و امکانات گسترده‌ای در زمینه ارتباطات و عملکرد ارائه می‌دهد.

پردازنده و عملکرد

• پردازنده : MPC860، 24 مگاهرتز

• عملکرد : 0.46 میلی‌ثانیه برای 1000 عملیات بولی

• زمان چرخه برای هر برنامه کاربردی : تا 1 میلی‌ثانیه

• تعداد برنامه‌های کاربردی در هر کنترلر : 32

• تعداد برنامه‌ها در هر برنامه کاربردی : 64

• تعداد نمودارها در هر برنامه کاربردی : 128

• تعداد وظایف در هر کنترلر : 32

• تعداد زمان‌های چرخه مختلف : 32

حافظه و ذخیره‌سازی

• حافظه کل : 12 مگابایت

• رم برای برنامه : 6.253 مگابایت

• حافظه فلش برای ذخیره‌سازی : بله (2 مگابایت برای ذخیره‌سازی فرم‌ور)

• باتری پشتیبان داخلی : لیتیوم، 3.6 ولت

توان و تغذیه

• منبع تغذیه : 24 V DC (19.2-30 V DC)

• مصرف برق : 180 میلی‌آمپر (معمول)، 300 میلی‌آمپر (حداکثر)

• تلفات توان : 4.32 وات (حداکثر 7.2 وات)

• ورودی وضعیت منبع تغذیه افزونه : بله

ارتباطات و اتصال

• رابط اترنت : 10 مگابیت بر ثانیه، RJ-45

• پروتکل شبکه کنترل : MMS، IAC

• پشتبان شبکه کنترل پیشنهادی : اترنت سوئیچ شده 100 مگابیت بر ثانیه

• رابط‌های RS-232C : 2 (1 برای عمومی، 1 برای ابزار سرویس)

• رابط RS-232C (COM3) : 75-19,200 بود (فقط غیر افزونه‌ای)

• رابط RS-232C (COM4) : 9,600 بود (فقط غیر افزونه‌ای)

ورودی/خروجی و توسعه

• خوشه‌های I/O روی ModuleBus :

• 1 الکتریکی، 1 نوری (CPU غیر افزونه‌ای)

• حداکثر 24 ماژول I/O

• نرخ اسکن ModuleBus : 0–100 میلی‌ثانیه (بسته به تعداد ماژول‌های I/O)

• جریان تغذیه در ModuleBus :

• 24 ولت: حداکثر 1.0 آمپر

• 5 ولت: حداکثر 1.5 آمپر

• ماژول‌های ارتباطی روی باس CEX : 1

• جریان تغذیه در باس CEX : 2.4 آمپر

همگام‌سازی و ساعت

• همگام‌سازی ساعت : 1 میلی‌ثانیه بین کنترلرهای AC 800M از طریق پروتکل CNCP

• پایداری ساعت زمان واقعی : 100 ppm (تقریباً 1 ساعت در سال)

ابعاد فیزیکی

• عرض : 119 میلی‌متر (4.7 اینچ)

• ارتفاع : 186 میلی‌متر (7.3 اینچ)

• عمق : 135 میلی‌متر (5.3 اینچ)

• وزن : 1100 گرم (2.4 پوند)

---
