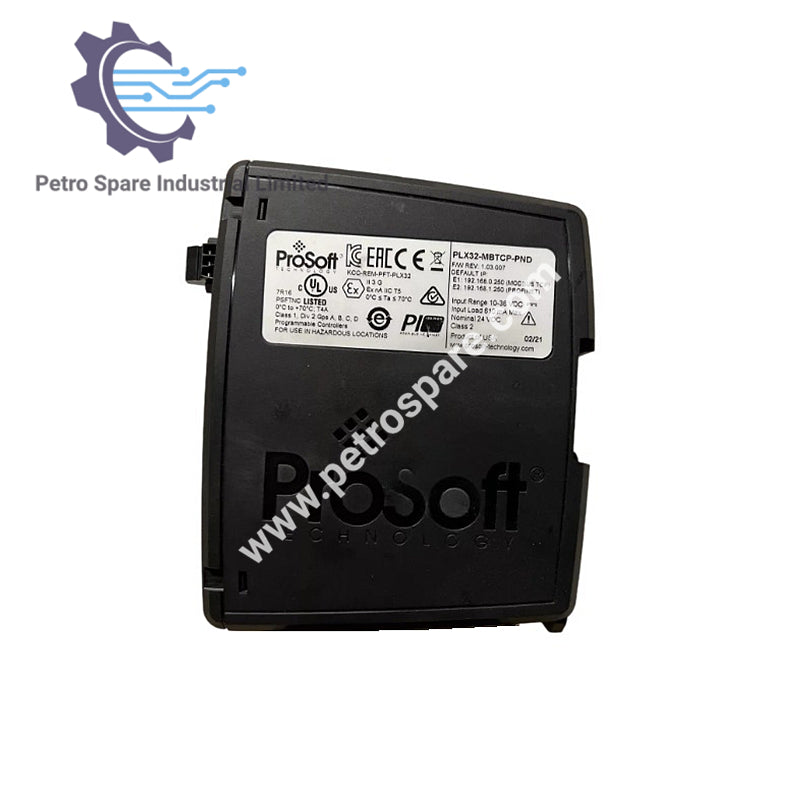

PLX32-MBTCP-PND

مرور کلی محصول

PLX32-MBTCP-PND یک دروازه ارتباطی ProSoft از Modbus TCP/IP به دستگاه PROFINET است که تبادل داده بین شبکه‌های Modbus TCP/IP و PROFINET را فراهم می‌کند.

مشخصات Modbus TCP/IP

• کدهای تابع Modbus پشتیبانی‌شده: 1، 2، 3، 4، 5، 6، 15، 16، 22 (فقط Slave)، 23 (فقط Slave)
• کلاینت‌های پشتیبانی‌شده: 10
• سرورهای پشتیبانی‌شده (MBAP): 5
• سرورهای کپسوله‌شده: 5
• فهرست فرمان‌ها: حداکثر 160 فرمان کاملاً قابل پیکربندی برای Client
• داده‌های وضعیت: کدهای خطا به‌صورت جداگانه برای هر فرمان گزارش می‌شوند
• پایش فهرست فرمان‌ها: فعال/غیرفعال‌سازی هر فرمان به‌صورت جداگانه؛ امکان نوشتن فقط هنگام تغییر داده

مشخصات PROFINET

• نوع درایور: دستگاه Class A
• داده‌های ورودی/خروجی PROFINET: 1440 بایت IN، 1440 بایت OUT
• انواع تبادل: بلادرنگ چرخه‌ای (RT) و داده‌های غیرچرخه‌ای

منبع تغذیه

• ولتاژ نامی: 24V DC
• محدوده مجاز: 10 تا 36V DC
• ترمینال‌ها: مثبت، منفی، GND
• بار جریان: 24V DC نامی در 300 mA؛ 10‑36V DC حداکثر در 610 mA

دما و رطوبت

• دمای کاری: –25°C تا +70°C
• دمای نگهداری: –40°C تا +80°C
• رطوبت نسبی: 5٪ تا 95٪ RH (بدون میعان)

شوک و ارتعاش

• شوک (در حال کار): IEC 60068‑2‑27؛ 15G در 11ms، سه‌محوره
• شوک (خارج از حالت کار): IEC 60068‑2‑27؛ 30G در 18ms، سه‌محوره
• ارتعاش: IEC 60068‑2‑6؛ 5G در بازه 10Hz تا 150Hz

ابعاد

• ارتفاع × عرض × عمق: 5.38 × 1.99 × 4.38 اینچ (13.67 × 5.05 × 11.13 سانتی‌متر)

نشانگرهای LED

• وضعیت پیکربندی (CFG) و خطا (ERR)
• تغذیه (PWR) و خطای سخت‌افزاری (FLT)
• وضعیت شبکه (NS) – وضعیت اتصال Modbus TCP Class I یا Class III
• وضعیت ماژول (MS) – وضعیت پیکربندی ماژول
• پیوند/فعالیت درگاه ارتباطی اترنت و 100 Mbit

درگاه‌های اترنت

• نوع: 2 × RJ45 با سرعت 10/100 Mbit، دوطرفه کامل و نیمه‌دوطرفه
• ایزولاسیون الکتریکی: 1500 Vrms در فرکانس 50‑60 Hz به‌مدت 60 ثانیه، مطابق IEC 60950
• مقاومت در برابر طوفان پخشی: ≤ 5000 فریم ARP در ثانیه و حداکثر مدت ≤ 5 دقیقه

لوازم جانبی همراه

• پیچ‌گوشتی 2.5 میلی‌متری
• رابط تغذیه J180

---
