1771-NT2

بررسی اجمالی

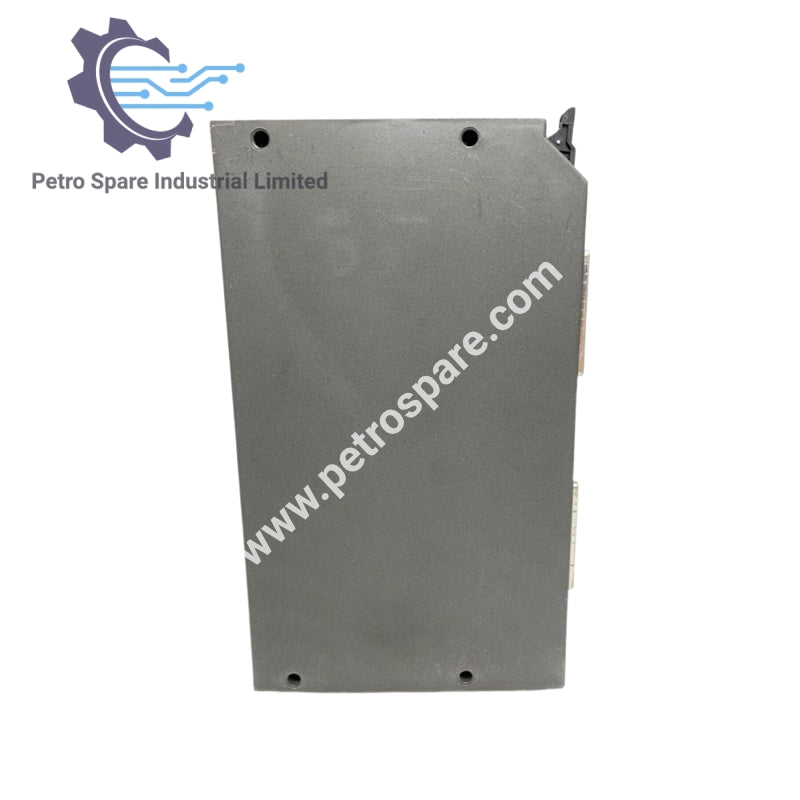

ماژول ورودی ترموکوپل با وضوح بالا Allen-Bradley 1771-NT2 برای خانواده PLC-5 و PLC-3 است که اندازه‌گیری دقیق دما را در سیستم‌های کنترل صنعتی فراهم می‌کند.

قابلیت‌های ورودی

• مدل: 1771-NT2

• سازنده: Allen-Bradley

• نوع ورودی: ترموکوپل

• کانال‌ها: 8 ورودی mV/TC

• دامنه ورودی: -5.5 تا 56.0 میلی‌ولت (قابل انتخاب بر اساس نوع ترموکوپل: B, C, E, J, K, N, R, S, T)

• وضوح: 0.9 میکروولت/بیت در 16 بیت تک‌قطبی (0.03 درجه سانتی‌گراد برای E, J, K, T, N؛ 0.1 درجه سانتی‌گراد برای B, R, S)

• مقاومت ورودی: >10 مگااهم

• خطی‌سازی ترموکوپل: استانداردهای IPTS-68 / NBS MN-125

ویژگی‌های عملکردی

• تشخیص مدار باز: حداکثر 5 ثانیه

• انحراف آفست: ±0.50 میکروولت/درجه سانتی‌گراد

• انحراف بهره: ±35 قسمت در میلیون/درجه سانتی‌گراد

• آستانه زیر/بیش‌دامنه: -5.5 میلی‌ولت / ±56 میلی‌ولت

• مقدار هشدار نرخ: حداقل 24 میکروولت / 0.9 درجه سانتی‌گراد بر ثانیه، حداکثر 30 میلی‌ولت / 1050 درجه سانتی‌گراد بر ثانیه (50٪ مقیاس کامل)

• زمان به‌روزرسانی ماژول: 25 میلی‌ثانیه

• رد حالت مشترک: 150 دسی‌بل در 60 هرتز

• پهنای باند ورودی: 9 هرتز

توان و بک‌پلین

• بار جریان بک‌پلین: 1 آمپر

• تلفات توان: 5 وات در 5 ولت

ویژگی‌های فیزیکی

• اندازه ماژول: یک اسلات در شاسی 1771 I/O
