NFPW444-10

توضیحات

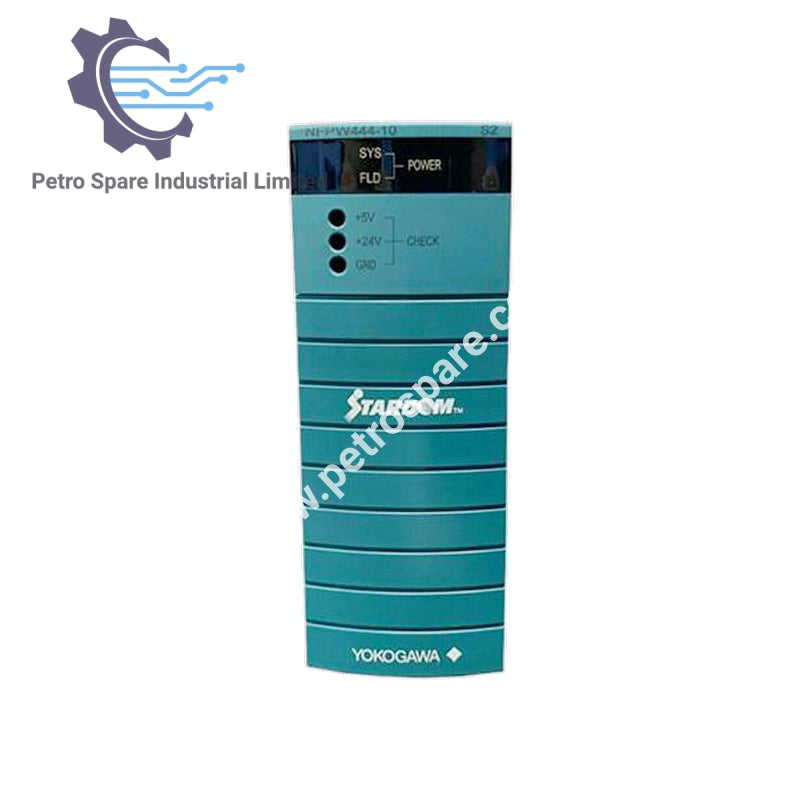

NFPW444-10 یک ماژول منبع تغذیه با ورودی ۲۴ ولت DC است که توسط Yokogawa ساخته شده و برای سیستم‌های کنترل صنعتی که نیاز به خروجی ولتاژ پایین پایدار و حفاظت در برابر خطا دارند، طراحی شده است.

مشخصات ورودی

• ولتاژ ورودی نامی: 24 ولت DC

• دامنه ولتاژ ورودی: ۲۱.۶ تا ۳۱.۲ ولت DC

• حداکثر جریان ورودی: ۳.۳ آمپر

• رتبه فیوز: ۶.۳ آمپر

• جریان راه‌اندازی: حداکثر ۲۰ آمپر

• ولتاژ تحمل: ۵۰۰ ولت AC به مدت ۱ دقیقه

• مقاومت عایقی: ۵۰ مگااهم در ۵۰۰ ولت DC

• تحمل قطعی لحظه‌ای برق: ۲ میلی‌ثانیه (حفظ ۹۰٪ خروجی)

مشخصات خروجی

• ولتاژ خروجی نامی: +۵.۱ ولت DC

• جریان خروجی نامی: ۰ تا ۷.۸ آمپر (*1)

• جریان خروجی اوج: ۱۱.۸ آمپر

• توان خروجی کل: ۴۰ وات (۶۰ وات اوج)

• زمان راه‌اندازی پس از روشن شدن: حداکثر ۳۰۰ میلی‌ثانیه

• حفاظت در برابر اضافه‌ولتاژ: حداکثر ۷ ولت

• حفاظت در برابر اضافه‌جریان: خاموش شدن در ≥۱۰۵٪ بار (پس از ۴–۱۴ ثانیه)

• پاسخ به قطعی لحظه‌ای برق: حداکثر ۱۰۰ میلی‌ثانیه (در طول افت ورودی ۲۰۰ میلی‌ثانیه)

---
