NFAP135-S50

مروری بر محصول

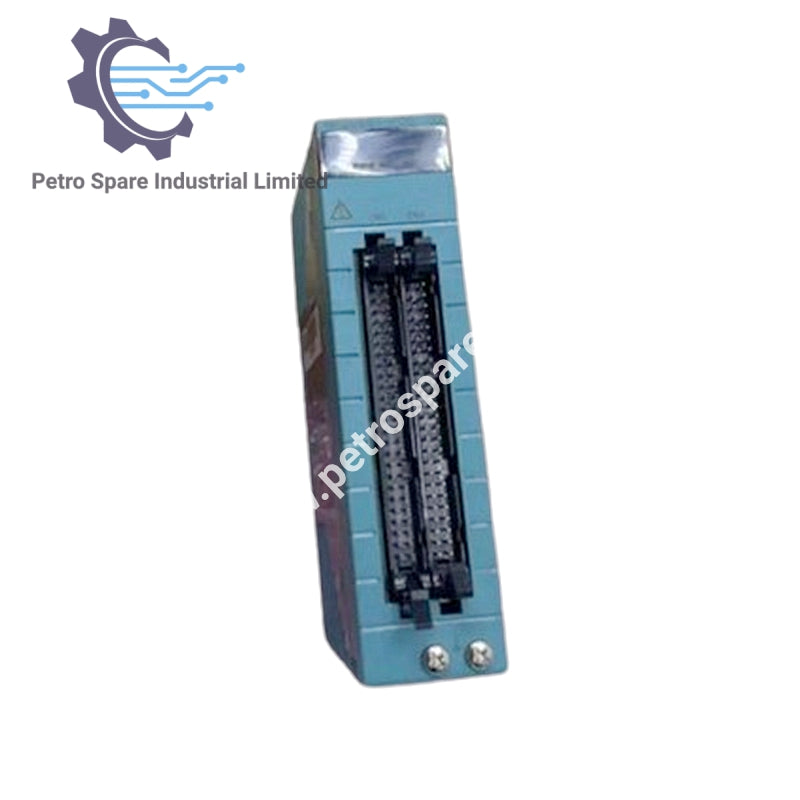

NFAP135-S50 یک ماژول ورودی پالس Yokogawa با ۸ کانال ایزوله است که از سیگنال‌های پالس تماس، ولتاژ و جریان تا ۱۰ کیلوهرتز پشتیبانی می‌کند.

شناسایی

• شناسه محصول: NFAP135-S50

• مدل: ماژول ورودی پالس NFAP135

• نوع: ماژول ورودی پالس

• کدهای پسوند: –S نوع استاندارد، ۵ بدون حفاظت انفجار، ۰ نوع پایه

کانال و داده‌های سیگنال

• تعداد کانال‌های ورودی: ۸ کانال ایزوله

• انواع سیگنال ورودی:

  • ۲ سیمه: تماس روشن/خاموش، پالس ولتاژ، پالس جریان (امکان تأمین برق فرستنده)

  • ۳ سیمه: پالس ولتاژ نوع تأمین برق

• فرکانس ورودی: ۰–۱۰ کیلوهرتز

• حداقل عرض پالس ورودی: ۴۰ میکروثانیه

• سطح سیگنال ورودی:

  • ورودی تماس: باز ≥۱۰۰ کیلو اهم، بسته ≤۲۰۰ اهم

  • پالس ولتاژ/جریان: VH–VL ≥۳ ولت، VH ۳–۲۴ ولت، VL –۱ تا ۸ ولت

  • مقاومت منبع سیگنال ≤۱ کیلو اهم

• مقاومت شنت: انتخاب OFF/۲۰۰/۵۰۰/۱۰۰۰ اهم (باز هنگام خاموش بودن برق)

• مقاومت پول-آپ: ۶۸ کیلو اهم (۱۲ ولت DC یا ۲۴ ولت DC)

داده‌های الکتریکی

• ولتاژ تحمل: ۵۰۰ ولت AC به مدت ۱ دقیقه (بین ورودی و سیستم، بین کانال‌ها)

• ظرفیت تماس:

  • تأمین برق ۱۲ ولت DC: ≥۱۵ ولت DC، ≥۱۵ میلی‌آمپر

  • تأمین برق ۲۴ ولت DC: ≥۳۰ ولت DC، ≥۳۰ میلی‌آمپر

عملکرد

• چرخه تازه‌سازی داده‌ها: ۲ میلی‌ثانیه

---
