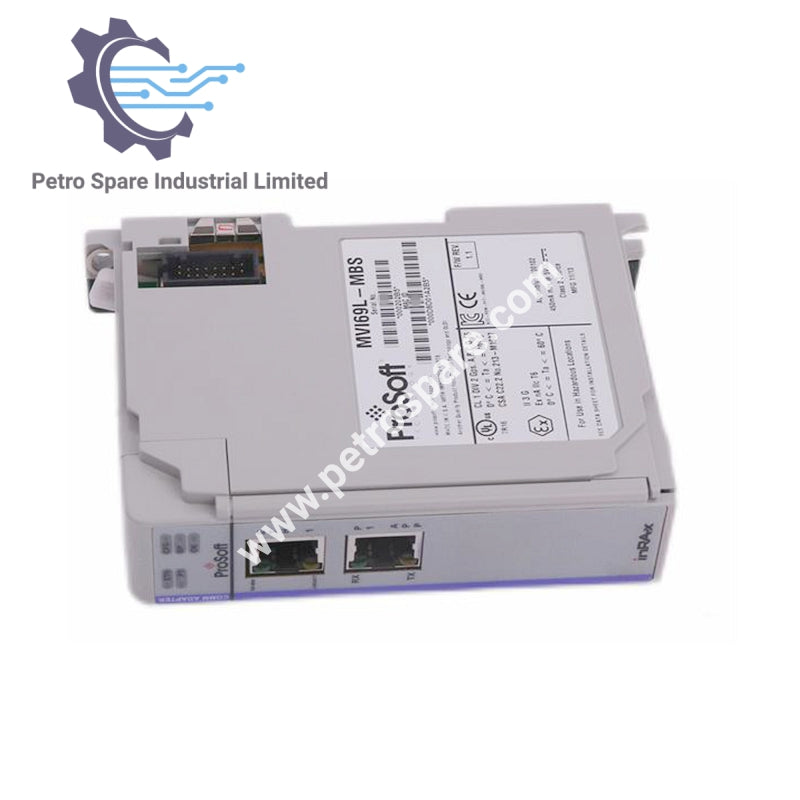

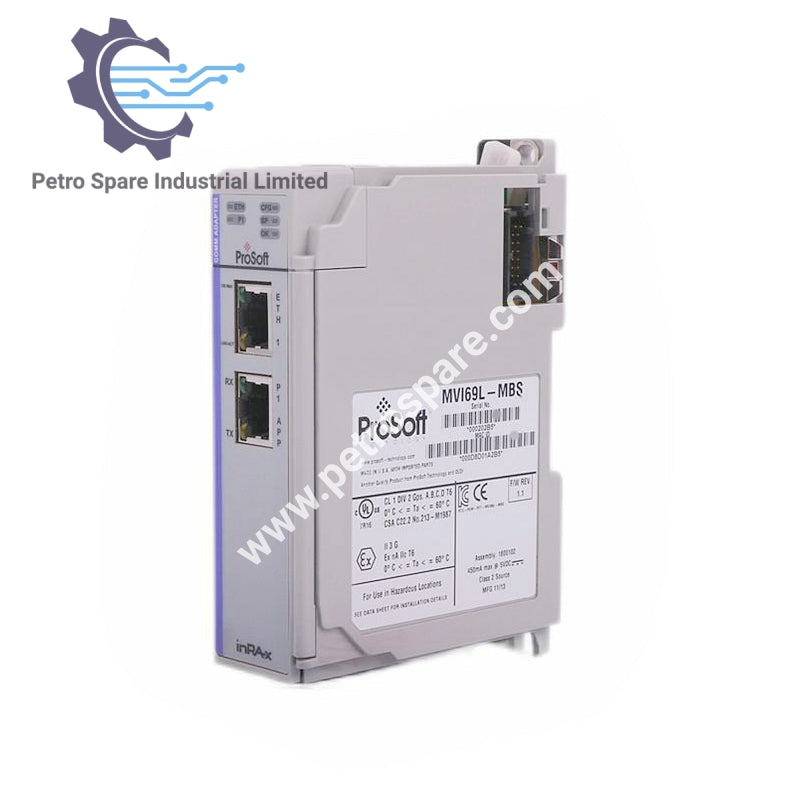

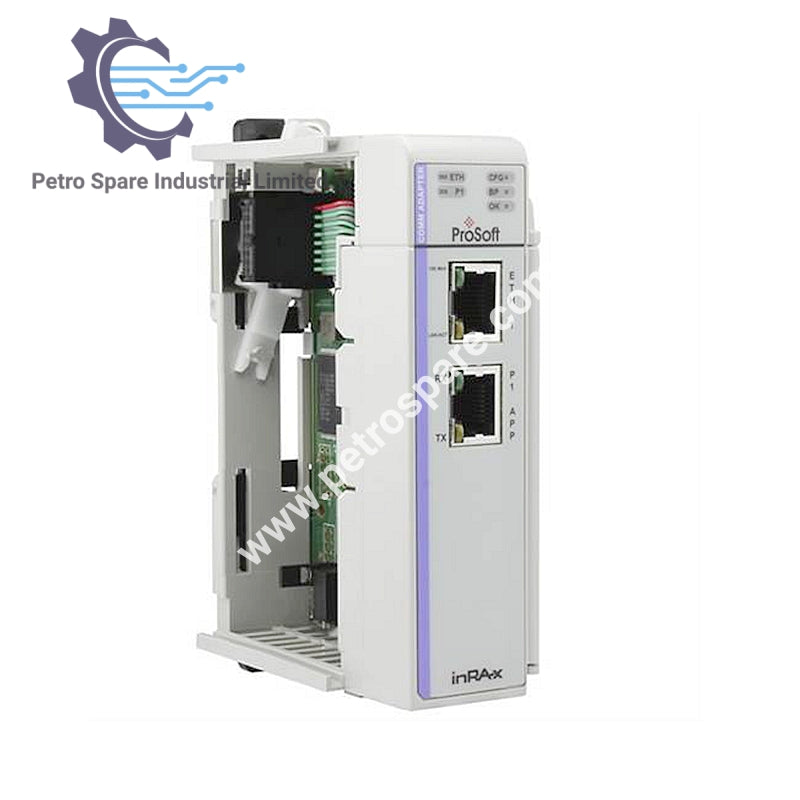

MVI69L-MBS

بررسی اجمالی

MVI69L-MBS یک ماژول سریال ProSoft Rockwell Modbus است که برای ارتباط انعطاف‌پذیر Modbus RTU/ASCII به عنوان هر دو نقش مستر و اسلیو در شبکه‌های اتوماسیون صنعتی طراحی شده است.

اطلاعات کلی

• سازنده: ProSoft

• شماره مدل: MVI69L-MBS

• نوع محصول: ماژول سریال Modbus

پیکربندی و ورودی/خروجی

• ابزار پیکربندی: ProSoft Configuration Builder

• اندازه ورودی/خروجی: 240/240، اعداد صحیح 16 بیتی

• پشتیبانی از نقطه شناور: پشتیبانی قابل تنظیم برای Enron، Daniel® و پیاده‌سازی‌های دیگر

پارامترهای ارتباطی

• نرخ باود: 110 تا 115K باود

• بیت‌های توقف: 1 یا 2

• اندازه داده: 7 یا 8 بیت

• توازن: بدون، زوج، فرد

• تأخیرهای زمانی RTS: 0–65535 میلی‌ثانیه

حالت‌های Modbus

• حالت RTU: دودویی با CRC-16

• حالت ASCII: با بررسی خطای LRC

عملکرد مستر

• لیست فرمان‌ها: تا 30 فرمان، کاملاً قابل تنظیم برای عملکرد، آدرس اسلیو، آدرس‌دهی رجیستر، تعداد کلمه/بیت

• پویش: پیوسته قابل تنظیم یا در صورت تغییر وضعیت

• داده وضعیت: کدهای خطا برای هر فرمان؛ وضعیت اسلیو در پورت مستر فعال نگهداری می‌شود

عملکرد اسلیو

• آدرس گره: 1–247 (قابل انتخاب نرم‌افزاری)

• داده وضعیت: کدهای خطا، شمارنده‌ها و وضعیت پورت در پورت اسلیو فعال در دسترس است

---
