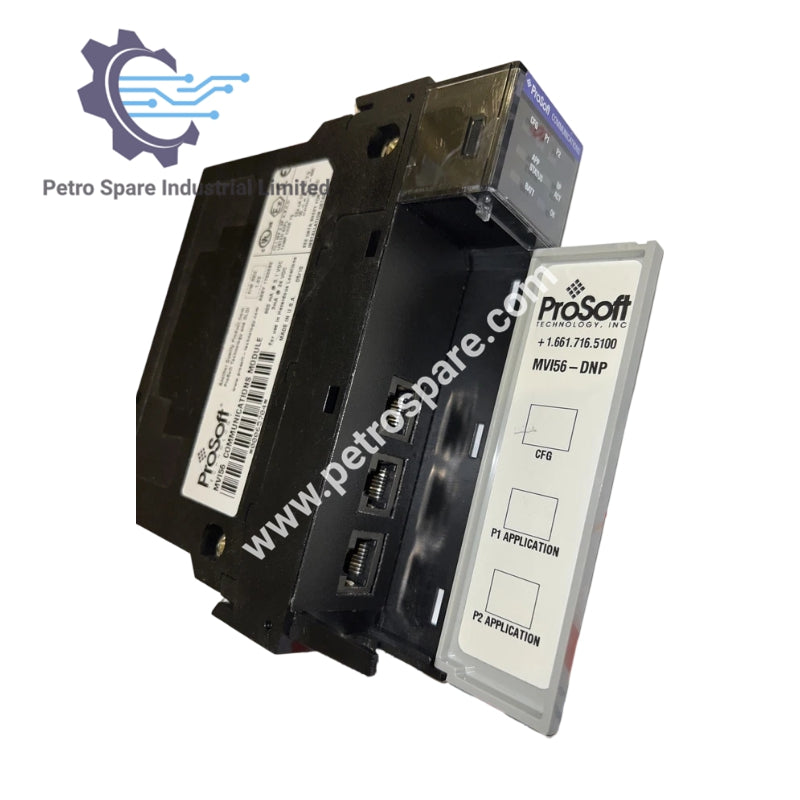

MVI56-DNP

مروری بر محصول

MVI56-DNP یک ماژول تک‌اسلات سازگار با بک‌پلن ControlLogix است که به پردازنده‌های Rockwell Automation ControlLogix امکان می‌دهد به‌راحتی با دستگاه‌های پروتکل DNP 3.0 ارتباط برقرار کنند.

مشخصات فنی

• مشخصات سخت‌افزاری
• بار جریان بک‌پلن: ۸۰۰ میلی‌آمپر در ۵ ولت DC | ۳ میلی‌آمپر در ۲۴ ولت DC
• دمای کاری: ۰ درجه سانتی‌گراد تا ۶۰ درجه سانتی‌گراد (۳۲ درجه فارنهایت تا ۱۴۰ درجه فارنهایت)
• دمای نگهداری: منفی ۴۰ درجه سانتی‌گراد تا ۸۵ درجه سانتی‌گراد (منفی ۴۰ درجه فارنهایت تا ۱۸۵ درجه فارنهایت)
• رطوبت نسبی: ۵٪ تا ۹۵٪ (بدون تراکم)
• نمایشگرهای LED: وضعیت باتری، وضعیت ماژول، وضعیت برنامه، فعالیت بک‌پلن، فعالیت سریال (CFG، P1، P2)
• پورت‌های سریال
• پورت‌ها: ۲ پورت برنامه (PRT1 و PRT2)، ۱ پورت پیکربندی (CFG)
• رابط: RS-232، RS-422، یا RS-485 (قابل انتخاب با جامپر)
• نرخ انتقال داده: ۱۱۰ بیت بر ثانیه تا ۱۱۵.۲ کیلوبیت بر ثانیه
• مشخصات پروتکل DNP 3.0
• حالت‌ها: مستر یا اسلیو (به‌صورت مستقل برای هر پورت پیکربندی می‌شود)
• توابع پشتیبانی‌شده: گزارش داده‌های رویداد کلاس ۱، ۲ و ۳؛ همگام‌سازی زمان؛ تعاریف زیرمجموعه‌های DNP سطح ۲
• انواع داده‌های پشتیبانی‌شده: ورودی/خروجی دودویی، ورودی/خروجی آنالوگ، شمارنده‌ها، شمارنده‌های ثابت
