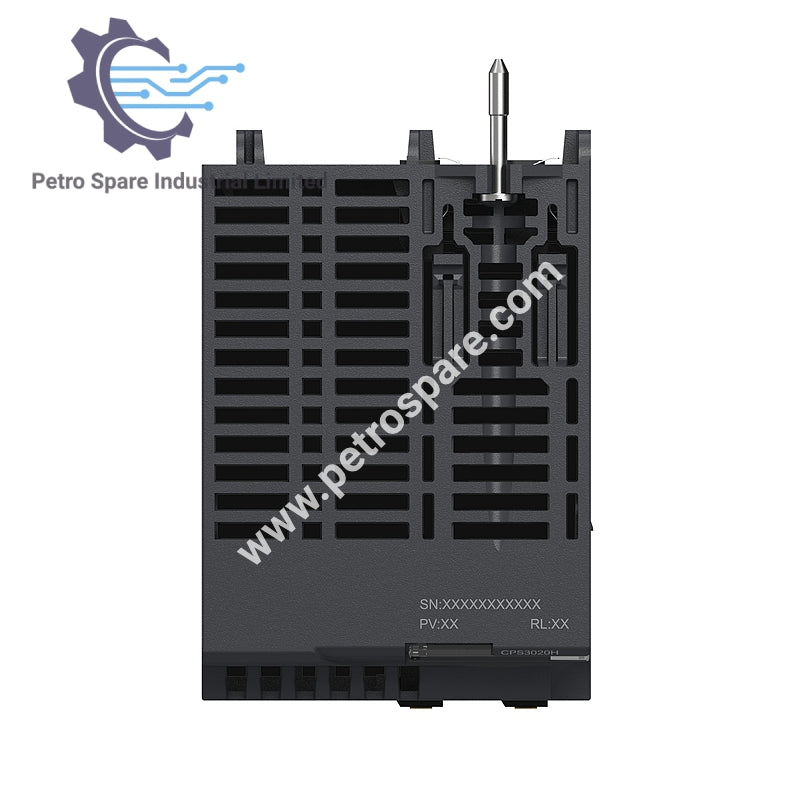

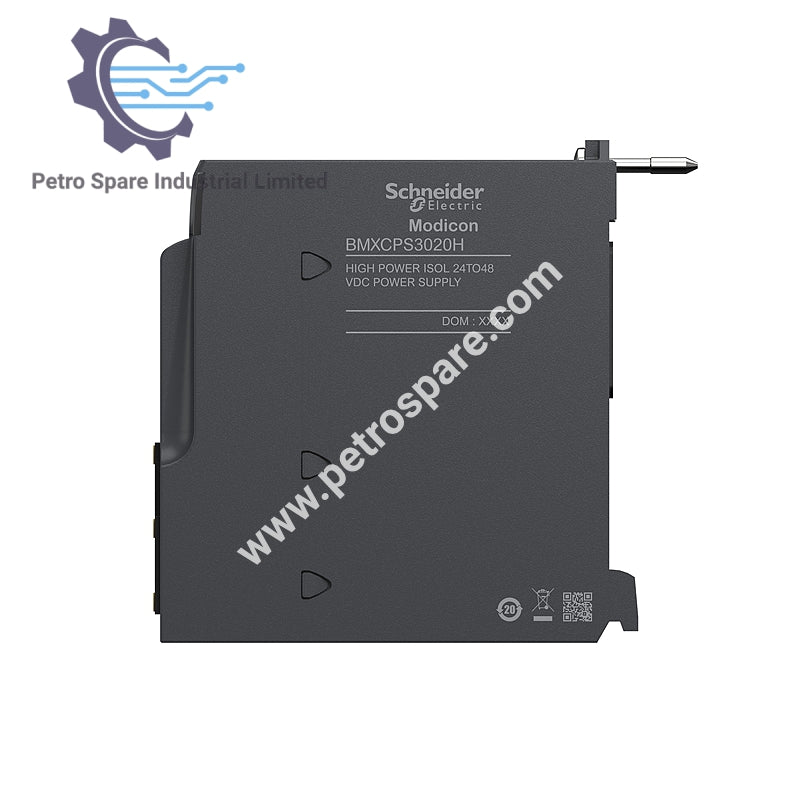

BMXCPS3020H

بررسی اجمالی

The BMXCPS3020H یک ماژول تغذیه Modicon X80 با منبع تغذیه DC است که برای محیط‌های پرتقاضا با دامنه ورودی گسترده 24–48 ولت DC طراحی شده است.

کاربرد و سازگاری

• نوع محصول: ماژول منبع تغذیه

• سری: Modicon X80

• Application: محیط‌های سخت

• سازگاری با بک‌پلین: سازگار با BMEXBP..02 نیست

مشخصات الکتریکی

• محدوده ولتاژ ورودی: 18–62.4 V DC

• ولتاژ اسمی: 24–48 V DC ایزوله

• جریان ورودی: 1.65 A @ 24 V, 0.83 A @ 48 V

• جریان راه‌اندازی: 30 A @ 24 V, 60 A @ 48 V

مشخصات خروجی

• خروجی 3.3 ولت DC:

• 15 W (0–60 °C), 11.3 W (-25–70 °C), 4.5 A

• خروجی ۲۴ ولت DC:

• ۳۱.۲ وات (۰–۶۰ درجه سانتی‌گراد)، ۲۳.۴ وات (-۲۵–۷۰ درجه سانتی‌گراد)، ۱.۳ آمپر

• حداکثر توان تلف شده: ۸.۵ وات

ویژگی‌های حفاظتی

• اولیه: فیوز داخلی غیرقابل دسترسی

• ثانویه: حفاظت در برابر اضافه بار، اضافه ولتاژ، اتصال کوتاه (شامل تغذیه حسگر ۲۴ ولت)

• مقاومت عایق: ≥ ۱۰ مگااهم (اولیه/ثانویه و اولیه/زمین)

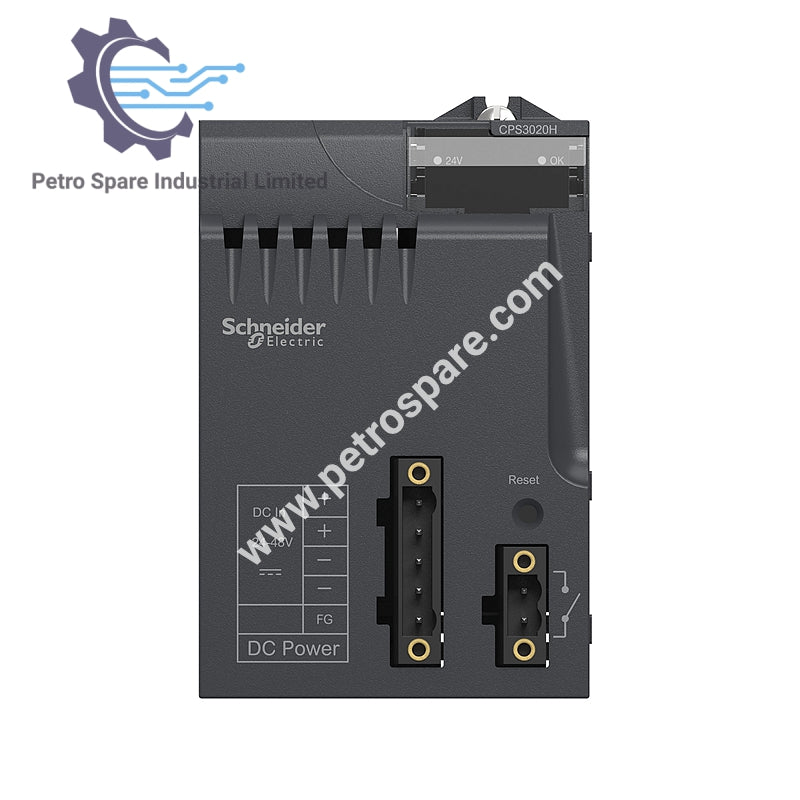

نمایشگرها و رابط‌ها

• LED وضعیت: ۱ سبز (ولتاژ رک OK)

• کنترل بازنشانی: دکمه راه‌اندازی مجدد سرد

• کانکتورها:

• رله هشدار (۲ پین)

• تأمین برق خط و زمین (۵ پین)

محدودیت‌های محیطی

• دمای عملیاتی: -۲۵ تا ۷۰ درجه سانتی‌گراد (-۱۳ تا ۱۵۸ درجه فارنهایت)

• دمای نگهداری: -۴۰ تا ۸۵ درجه سانتی‌گراد (-۴۰ تا ۱۸۵ درجه فارنهایت)

• رطوبت: ۵–۹۵٪ @ ۵۵ درجه سانتی‌گراد، بدون تراکم

• ارتفاع: ۰–۲۰۰۰ متر، تا ۵۰۰۰ متر با کاهش توان

• پرداخت: پوشش همگن

ویژگی‌های فیزیکی

• وزن: ۰.۳۴ کیلوگرم (۰.۷۵ پوند)

• فاصله کابل:

• ۱۰ متر با مس ۱.۵ میلی‌متر مربع

• ۱۵ متر با مس ۲.۵ میلی‌متر مربع

---
