BMEH582040S

بررسی اجمالی

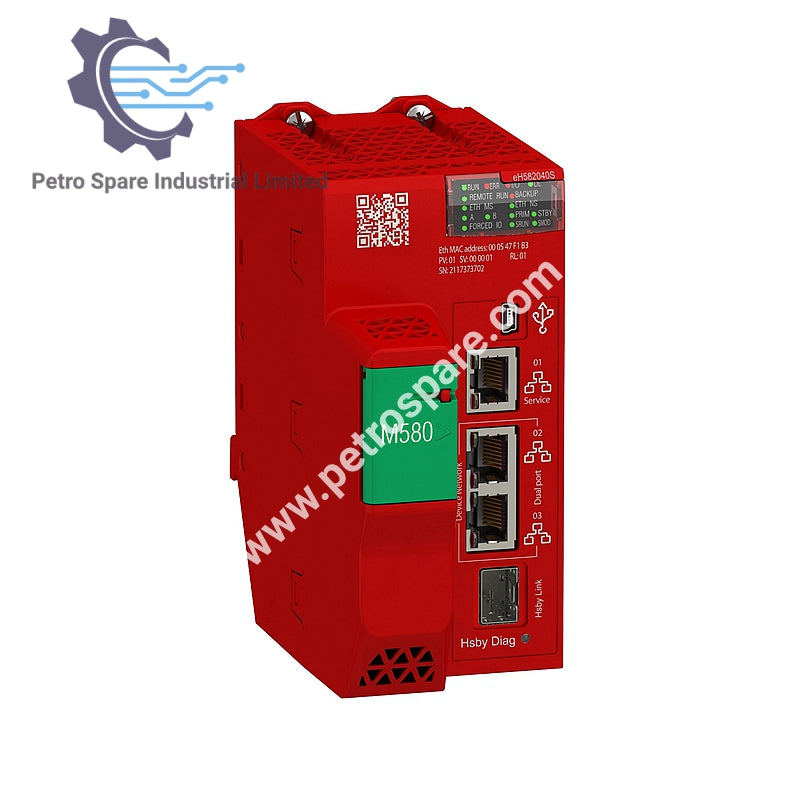

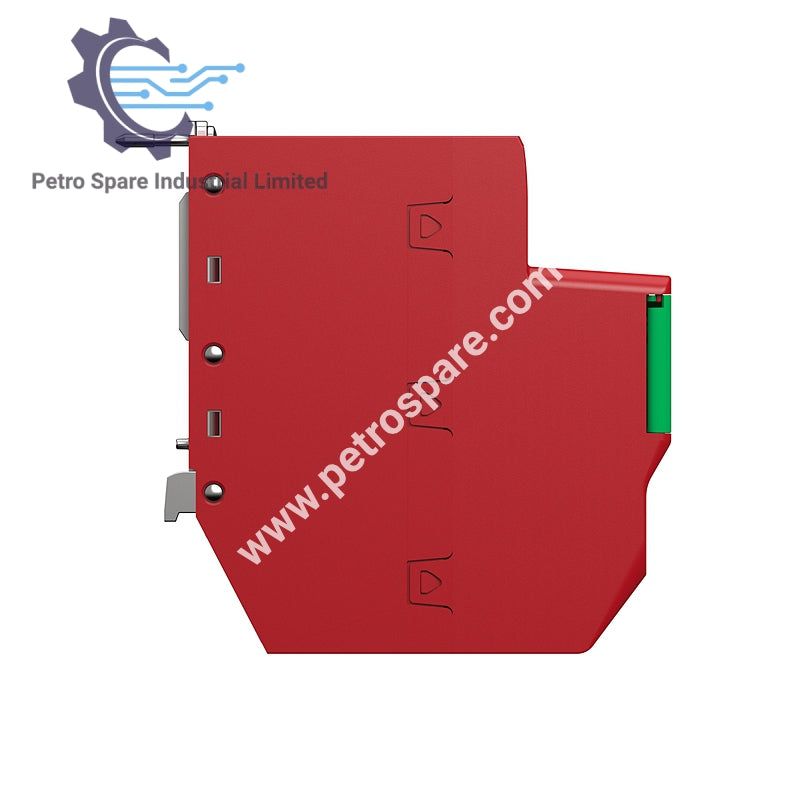

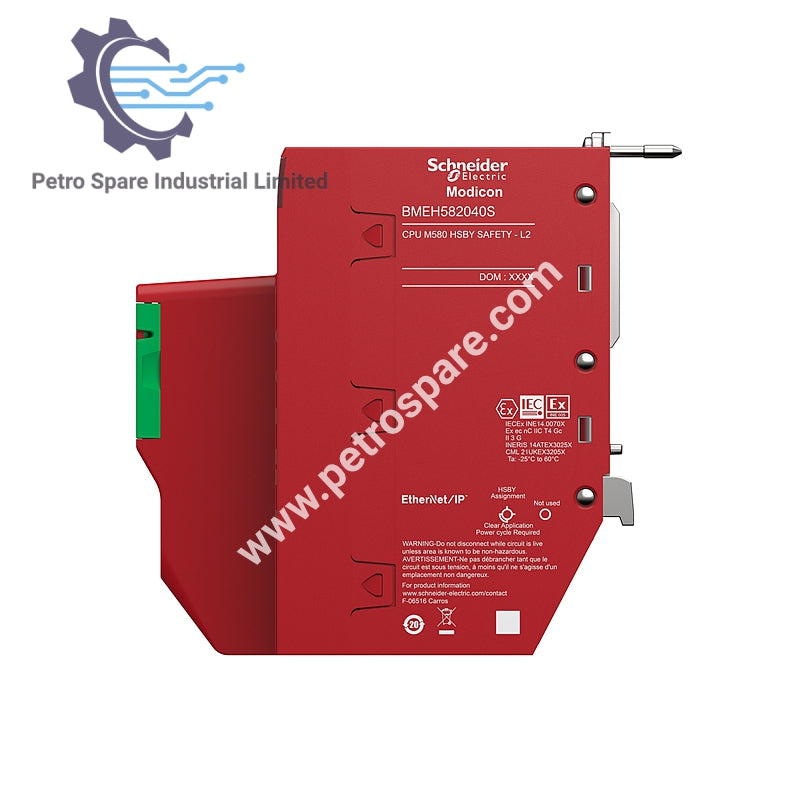

BMEH582040S یک پردازنده ایمنی افزونه Schneider Modicon M580 با حافظه برنامه 8 مگابایت و مدیریت وظیفه ایمنی یکپارچه است که از 61 دستگاه اترنت و 8 رک ورودی/خروجی از راه دور پشتیبانی می‌کند.

پیکربندی ورودی/خروجی و رک

• قفسه‌های محلی: 1

• ایستگاه‌های I/O از راه دور: 8 (2 رک در هر نقطه دور)

• تجهیزات توزیع‌شده: 61

توابع پشتیبانی شده

• ورودی/خروجی خاص برنامه: شمارنده، کنترل حرکت، انکودر SSI، ثبت دقیق زمان، لینک سریال، HART

• قابلیت‌های کنترل: کنترل فرآیند، کنترل ایمنی، حلقه‌های برنامه‌پذیر، بررسی‌ها، کانال‌های کنترل

رابط‌های ارتباطی

• پورت خدمات: 1 اترنت TCP/IP

• پورت‌های شبکه دستگاه: 2 اترنت TCP/IP

• پورت HSBY: 1 اترنت

• پورت USB: Mini-B

• ظرفیت ماژول ارتباطی: 4 ماژول اترنت، 16 ماژول AS-Interface

• خدمات پشتیبانی شده: اسکنر DIO، اسکنر RIO

منابع حافظه

• فلش قابل توسعه: 4 گیگابایت برای ذخیره داده

• حافظه RAM سیستم: 10 کیلوبایت

• حافظه برنامه RAM (فرآیند): 8 مگابایت

• حافظه داده RAM (فرآیند): 768 کیلوبایت

• حافظه برنامه RAM (ایمنی): 2 مگابایت

• حافظه داده RAM (ایمنی): 512 کیلوبایت

ساختار وظیفه

• وظیفه اصلی: 1

• وظیفه سریع دوره‌ای: 1

• وظیفه ایمنی دوره‌ای: 1

عملکرد

• سرعت دستورالعمل:

• 10 Kinst/ms (100% بولی)

• 7.5 Kinst/ms (65% بولی + 35% حسابی)

• مصرف جریان: 360 میلی‌آمپر در 24 ولت DC

• MTBF: 638,000 ساعت

---
