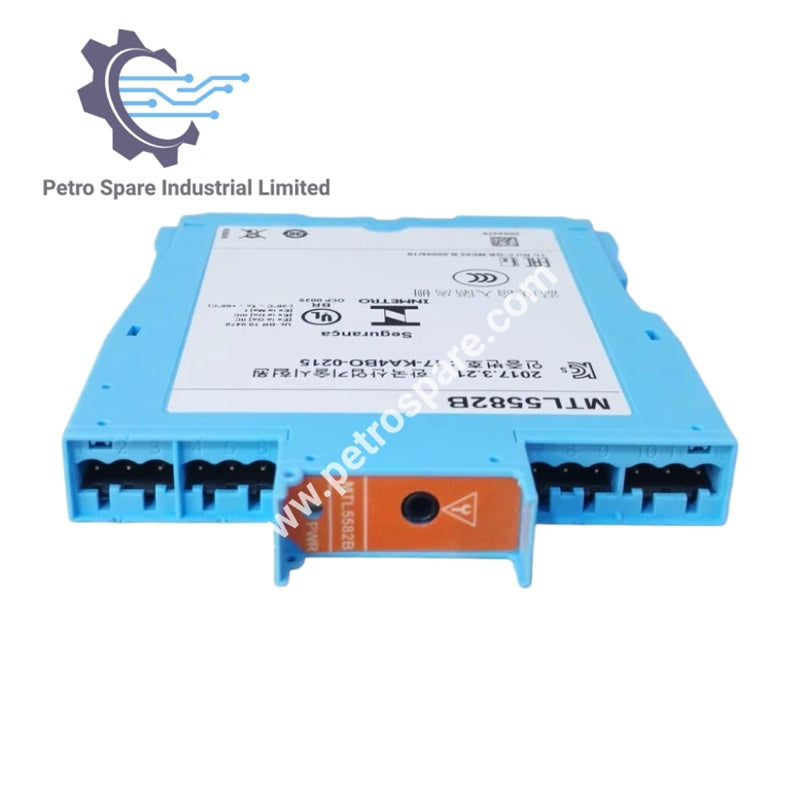

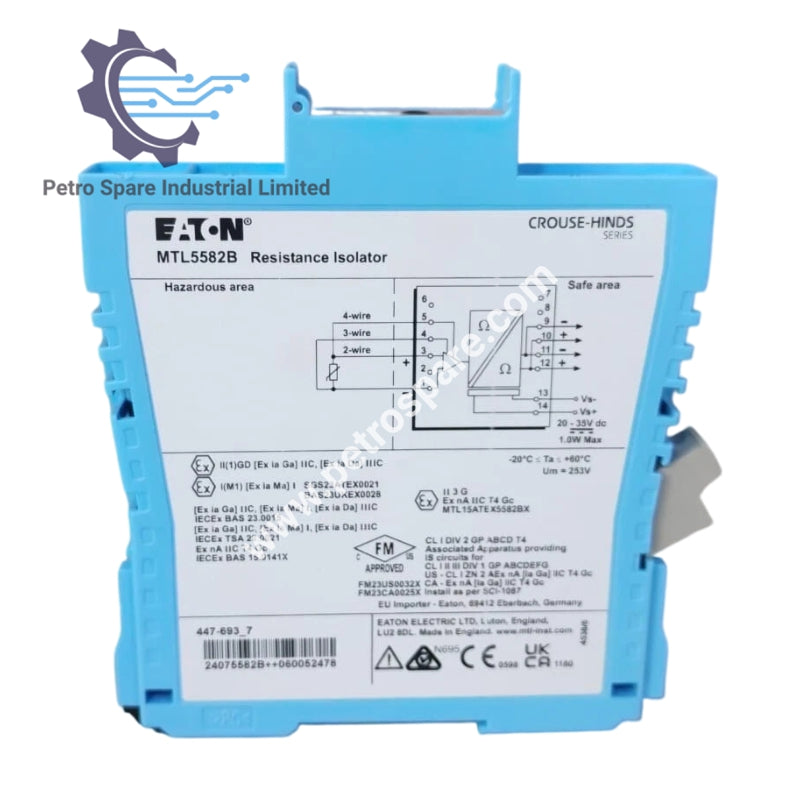

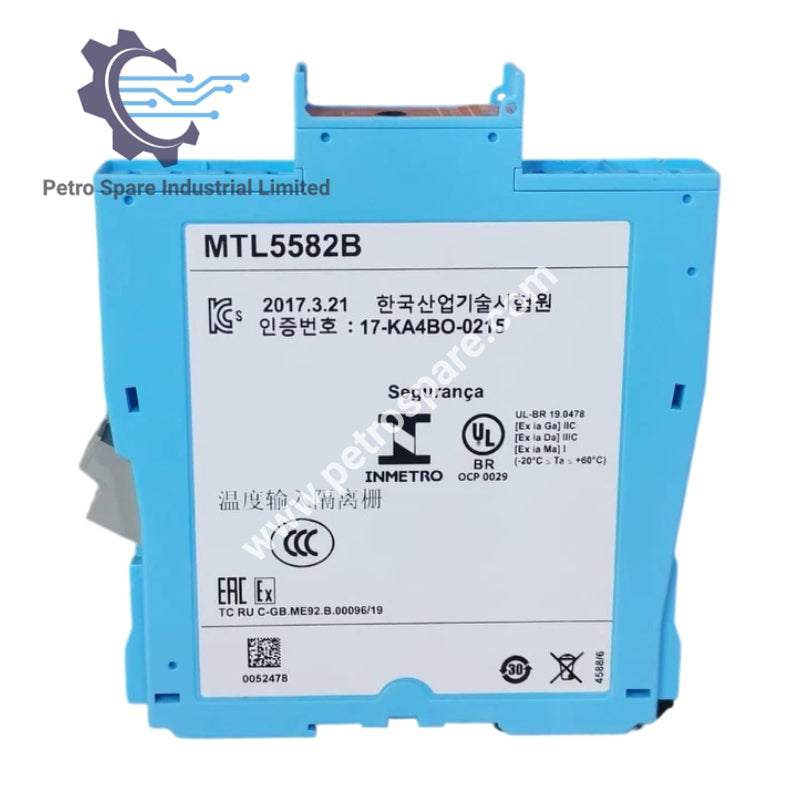

MTL5582B

مروری بر محصول

MTLx582B به دستگاه دمای مقاومتی (RTD) با ۲، ۳ یا ۴ سیم یا مقاومت دیگری که در منطقه خطرناک قرار دارد متصل می‌شود، آن را ایزوله می‌کند و مقاومت را به سیستم نظارتی در منطقه امن منتقل می‌کند.

مشخصات فنی

• تعداد کانال‌ها: یک
• محل RTD: منطقه ۰، IIC، منطقه خطرناک T4؛ بخش ۱، گروه A، محل خطرناک
• منبع مقاومت: RTDهای ۲، ۳ یا ۴ سیم مطابق با BS 1904/DIN 43760 (۱۰۰Ω در ۰ درجه سانتی‌گراد)؛ قابل انتخاب توسط کلیدها (تنظیم کارخانه برای ۳ سیم)
• دامنه مقاومت: ۱۰Ω تا ۴۰۰Ω
• جریان تحریک RTD: ۲۰۰μA اسمی
• پیکربندی خروجی: ۲، ۳ یا ۴ سیم (مستقل از حالت انتخاب شده برای ترمینال‌های منطقه خطرناک)
• دامنه خروجی: ۱۰Ω تا ۴۰۰Ω (از منبع ۱۰۰μA تا ۵mA)
• انحراف دما: ±۱۰mΩ/°C معمولی (۰.۰۱٪/°C در ۱۰۰Ω)
• زمان پاسخ: تا ۴٪ مقدار نهایی در عرض ۱ ثانیه
• ایمنی در حالت سنسور قطع‌شده: افزایش تا ۴۲۰Ω اسمی
• دقت انتقال در ۲۰ درجه سانتی‌گراد: کمتر از ۰.۱۵Ω در جریان تحریک ۱–۵mA؛ کمتر از ۰.۲۵Ω در جریان تحریک ۰.۵–۱mA
• نمایشگر LED: سبز برای نشان دادن روشن بودن دستگاه
• نیازهای برق، Vs: ۳۳mA در ۲۴ ولت؛ ۳۵mA در ۲۰ ولت؛ ۲۸mA در ۳۵ ولت
• حداکثر توان تلف شده در واحد: ۰.۸ وات در ۲۴ ولت؛ ۱.۰ وات در ۳۵ ولت
• توضیح ایمنی:
• ترمینال‌های ۱ و ۳: Uo = ۱.۲ ولت، Io = ۴ میلی‌آمپر، Po = ۱.۲ میلی‌وات، Um = ۲۵۳ ولت rms یا dc؛ دستگاه غیر ذخیره‌کننده انرژی ≤ ۱.۵ ولت، ≤ ۰.۱ آمپر، ≤ ۲۵ میلی‌وات
• ترمینال‌های ۱، ۳، ۴ و ۵: Uo = ۶.۵۱ ولت، Io = ۱۰ میلی‌آمپر، Po = ۱۷ میلی‌وات
