CI504-PNIO

بررسی اجمالی

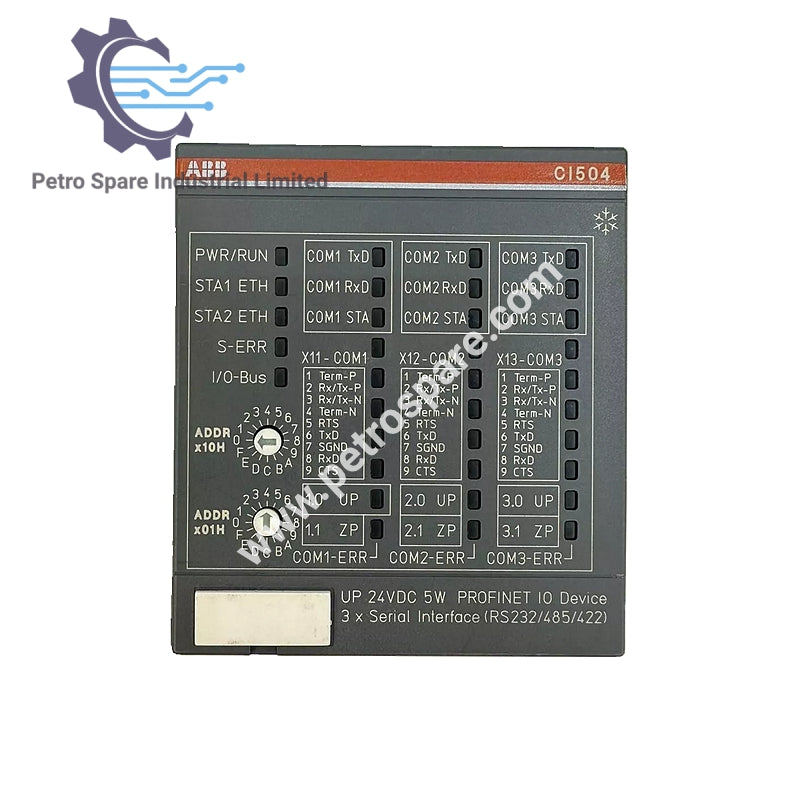

CI504-PNIO یک ماژول رابط PROFINET IO RT برای ABB S500 است که به عنوان دروازه با رابط‌های سریال RS232، RS422 و RS485 عمل می‌کند و تا ۱۰ ماژول ورودی/خروجی قابل گسترش است.

رابط و ارتباطات

• PROFINET IO RT: پشتیبانی شده

• رابط‌های سریال: RS232، RS422، RS485 (۳ عدد مجموع)

• پورت‌های اترنت صنعتی: ۲

• سایر پورت‌های ارتباطی: ۳

• USB / بی‌سیم / موازی / TTY: پشتیبانی نمی‌شود

پیکربندی ورودی/خروجی

• ورودی‌ها / خروجی‌های آنالوگ: ۰

• ورودی‌ها / خروجی‌های دیجیتال: ۰

• ورودی/خروجی‌های قابل پیکربندی: ۰

ویژگی‌های الکتریکی

• نوع ولتاژ ورودی: DC

• ولتاژ ورودی: ۲۴ ولت DC

• جریان ورودی: ۵ میلی‌آمپر

• نوع خروجی: ترانزیستور

• نوع ولتاژ خروجی: DC

• جریان خروجی: ۰.۵ آمپر

• حداکثر ولتاژ خروجی: ۲۰.۴ تا ۲۸.۸ ولت DC

• زمان تأخیر (τ): ۰.۱ تا ۳۲ میلی‌ثانیه

• دامنه ولتاژ تغذیه: ۲۰.۴ تا ۲۸.۸ ولت DC

• کلاس حفاظت: IP20

مشخصات مکانیکی

• طول: ۶۲ میلی‌متر

• عرض: ۶۷.۵ میلی‌متر

• ارتفاع: ۷۶ میلی‌متر

• وزن: ۰.۱۳۹ کیلوگرم

---
