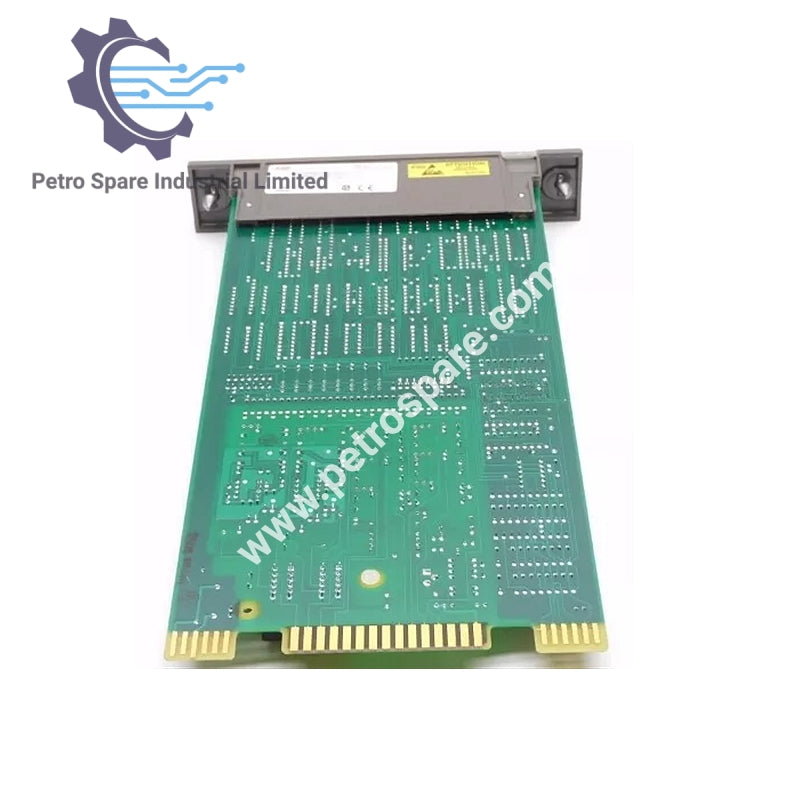

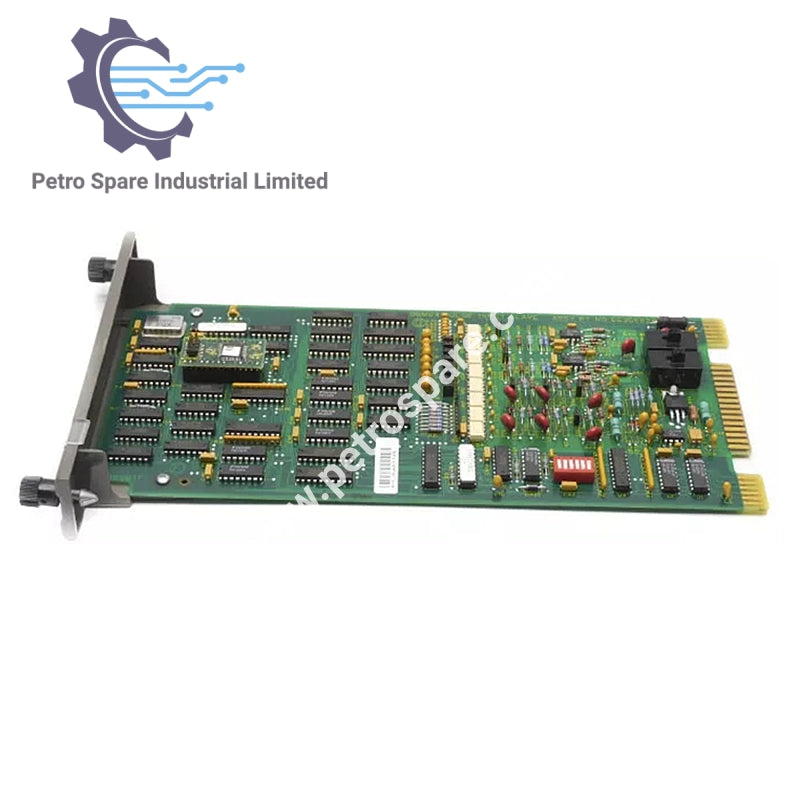

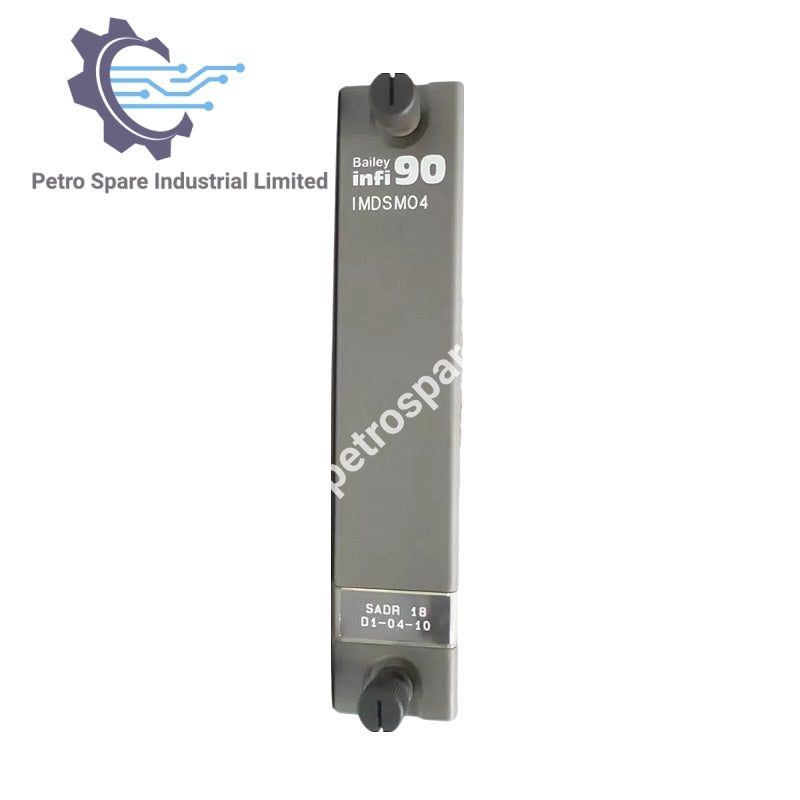

IMDSM04

بررسی اجمالی

• شماره مدل: IMDSM04
• کاربرد: ماژول ورودی پالس برده برای ABB Infi 90

نیازمندی‌های برق

• ولتاژها:
  • ± 5 ولت DC تغذیه منطقی ± 5%
  • ± 24 ولت DC تغذیه ورودی/خروجی + 12%، -10%
• مصرف جریان:
• • 5 ولت DC: 1.4 آمپر (معمولی)، 1.5 آمپر (حداکثر)
  • 24 ولت DC: 62 میلی‌آمپر (معمولی)، 70 میلی‌آمپر (حداکثر)

ویژگی‌های ورودی

• زمان‌های ضد لرزش:
  • زمان روشن: 8.5 میلی‌ثانیه (معمولی)
  • زمان خاموش: 8.5 میلی‌ثانیه (معمولی)
• حد فرکانس سیگنال ورودی:
  • حد بالای فرکانس: 40 هرتز (با ضد لرزش)
• دقت:
  • جمع کل: ± 0 شمارش
  • شمارش فرکانس: ± 1 شمارش
  • تعیین دوره: ± 1 شمارش
• حداکثر فرکانس ورودی: 50 کیلوهرتز (در چرخه کاری 50%)
• دقت مبنای زمان: ± 0.033%

عایق و محیط زیست

• ولتاژ عایق:
  • کانال به کانال: 150 ولت RMS
  • ورودی‌ها به منطق: 350 ولت RMS
• دمای محیط: 0 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد (32 درجه فارنهایت تا 158 درجه فارنهایت)
• رطوبت نسبی:
  • 5٪ تا 95٪ تا 55 درجه سانتی‌گراد (131 درجه فارنهایت) (بدون تراکم)
  • 5٪ تا 45٪ در 70 درجه سانتی‌گراد (158 درجه فارنهایت) (بدون تراکم)
• فشار جو: سطح دریا تا 3 کیلومتر (1.86 مایل)
• کیفیت هوا: غیرخورنده

---
