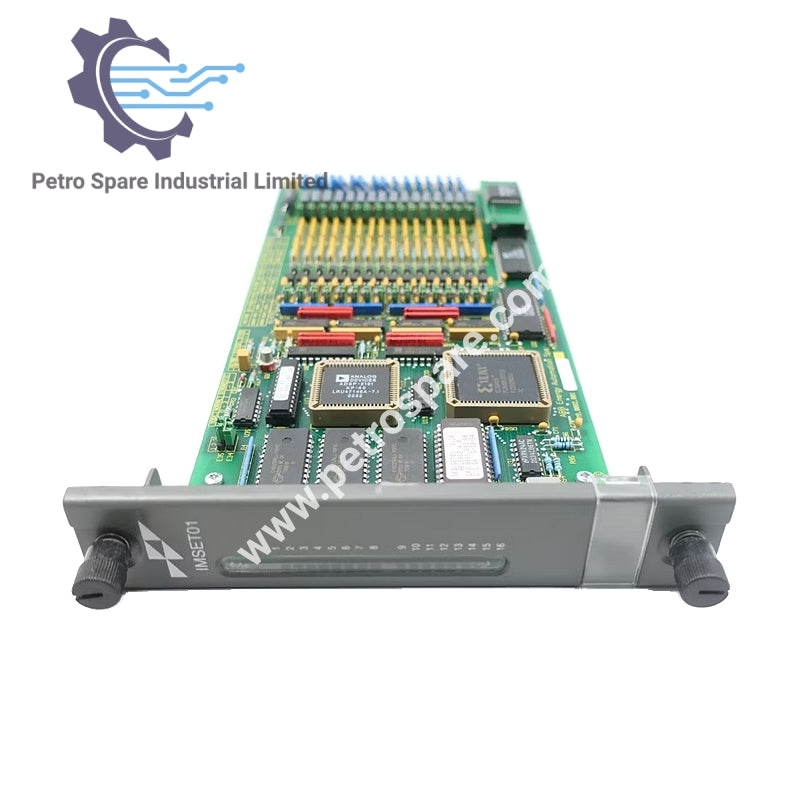

IMSET01

بررسی اجمالی

• مدل: IMSET01
• نوع: ماژول زمان‌بندی توالی رویدادها

اطلاعات کلی

• ورودی‌های دیجیتال: پردازش تا 16 ورودی دیجیتال میدانی
• همگام‌سازی زمان: رمزگشایی اطلاعات لینک همگام‌سازی زمان از INTKM01
• کدهای عملکرد:
  • 241 (رابط داده DSOE)
  • 242 (رابط رویداد دیجیتال SOE)
• نوع ورودی‌ها: قابل برنامه‌ریزی برای ورودی‌های 24 VDC، 48 VDC، 125 VDC و 120 VAC
• ایزولاسیون: ورودی‌های اپتیکی ایزوله شده

ارتباطات

• رابط: ارتباط با کنترلر Harmony از طریق باس توسعه‌دهنده I/O
• واحدهای خاتمه: اتصال به NTST01 (خاتمه همگام‌سازی زمان) و NTDI01 (خاتمه سیم‌کشی میدانی)

نیازهای برق

• ولتاژ کاری: +5 VDC، ±5% در 350 mA معمولی
• ریزپردازنده: 16 بیت با فرکانس 10 مگاهرتز
• حافظه: 64 کیلوبایت RAM، 64 کیلوبایت ROM
• ولتاژ ورودی دیجیتال:
  • 24 VDC (±10%)
  • 48 VDC (±10%)
  • 125 VDC (±10%)
  • 120 VAC (±10%) برای منطق کنترل سیستم

پروتکل ارتباطی

• همگام‌سازی زمان RS-485

---
