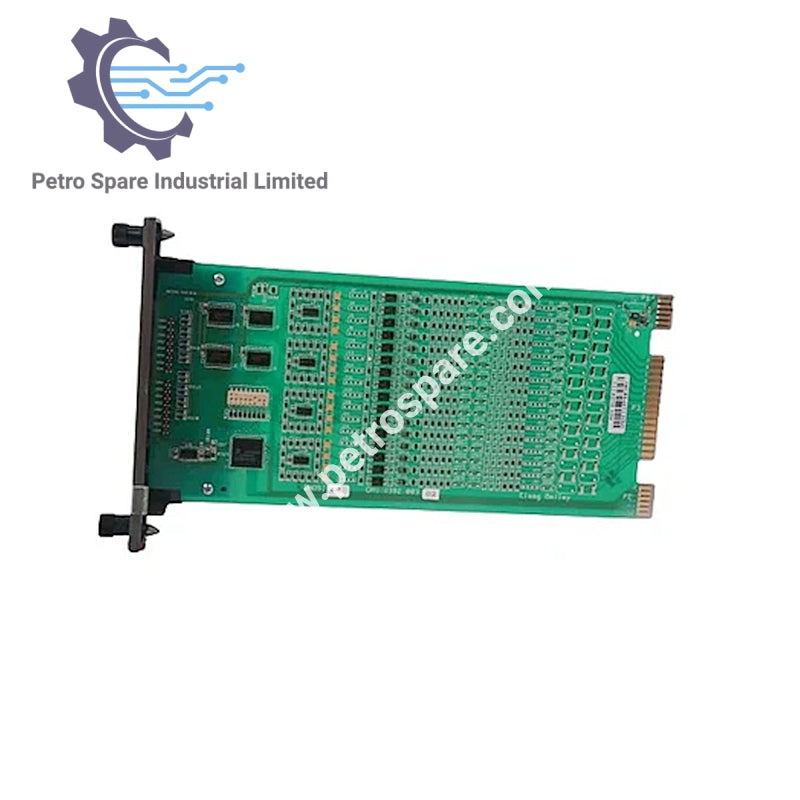

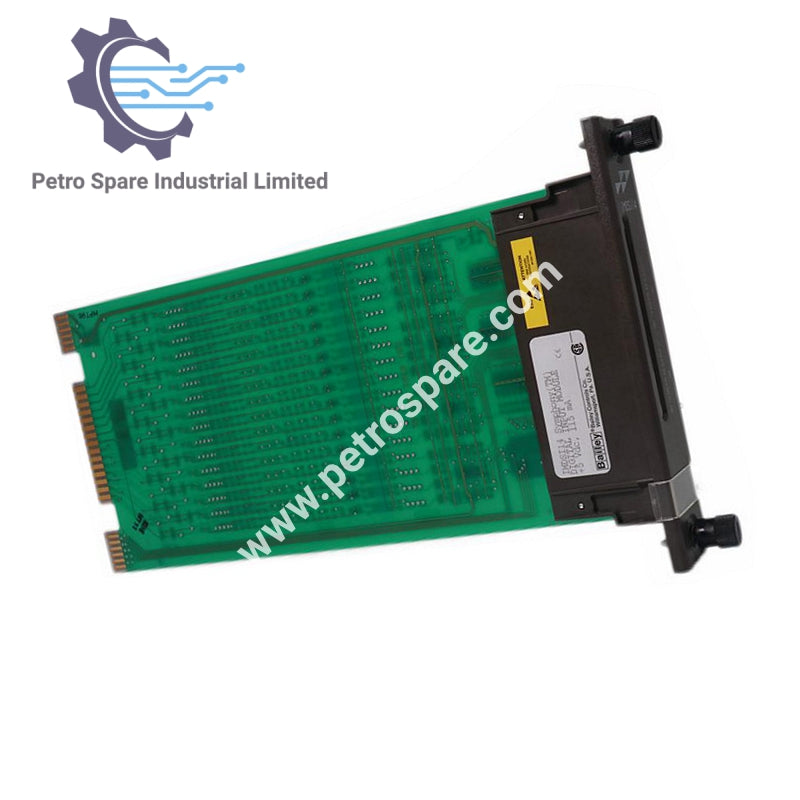

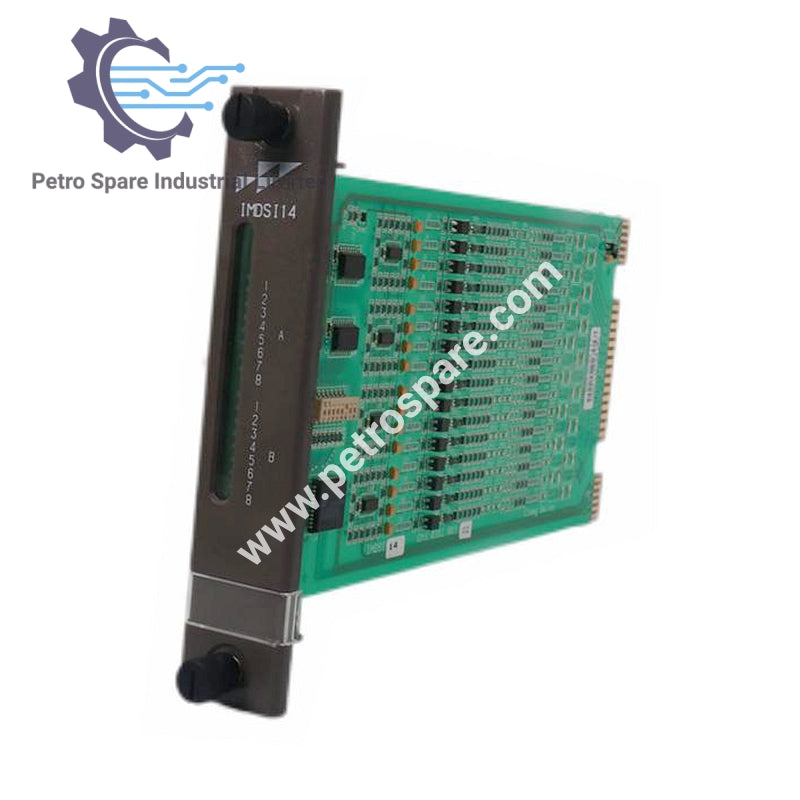

IMDSI14

توضیحات

• مدل: IMDSI14
• نوع: ماژول ورودی دیجیتال
• ولتاژ ورودی: 48 VDC

نیازهای برق

• ولتاژ عملیاتی: 95 mA در 5 VDC (معمولی)، حداکثر 115 mA

مشخصات ورودی/خروجی

• ورودی‌های دیجیتال: 16 کانال
• جریان ورودی: 4.7 mA
• ولتاژ خروجی: 26.7 VDC
• جریان خروجی: 13 VDC
• جریان در خروجی: 2 mA در 26.7 VDC
• حداقل جریان: 50 nA (در Vin ≤ 10.5 VDC)
• زمان پاسخ: 17 ms (ثابت)

شرایط محیطی

• دمای محیط: 0° تا 70°C (32° تا 158°F)
• رطوبت: 5% تا 95% تا 55°C (131°F)، بدون تراکم
• درجه آلودگی: 1
• فشار جو: سطح دریا تا 3 کیلومتر (1.86 مایل)
• کیفیت هوا: غیر خورنده (کلاس LA, LB, LC - سطح 1)

نصب

• نوع نصب: اشغال یک اسلات در واحد نصب ماژول استاندارد

عایق و مشخصات ولتاژ

• مقاومت عایق (100/500 VDC): 100 MΩ
• استحکام دی الکتریک: 1.4 kVRMS/1min یا 1.95 kVDC/1min
• ولتاژ ضربه‌ای: ±2.55 kVp

تخلیه الکترواستاتیک

• تماس: ±6 kV
• هوا: ±8 kV

---
