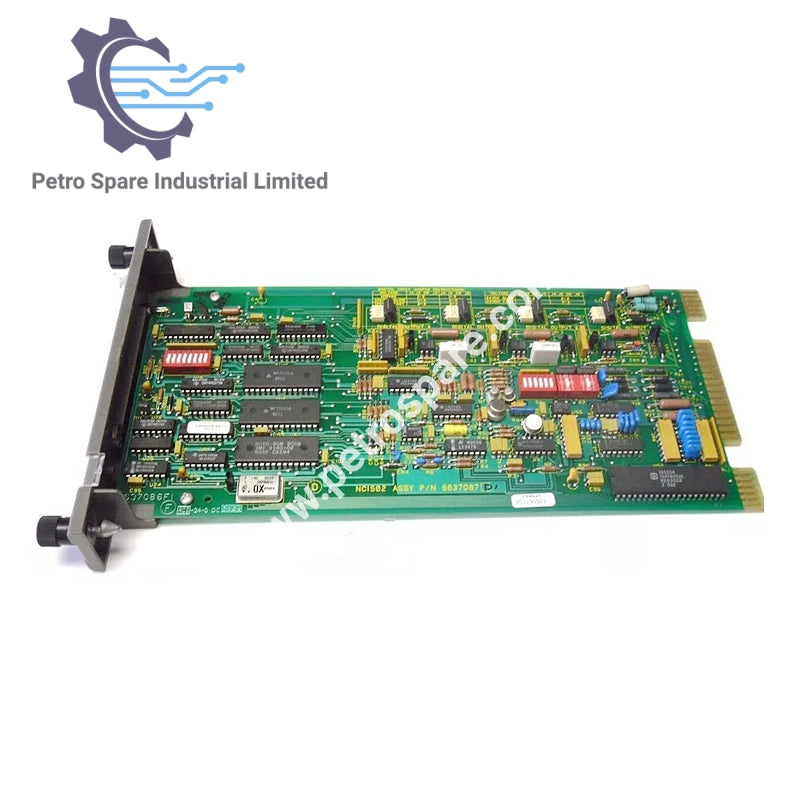

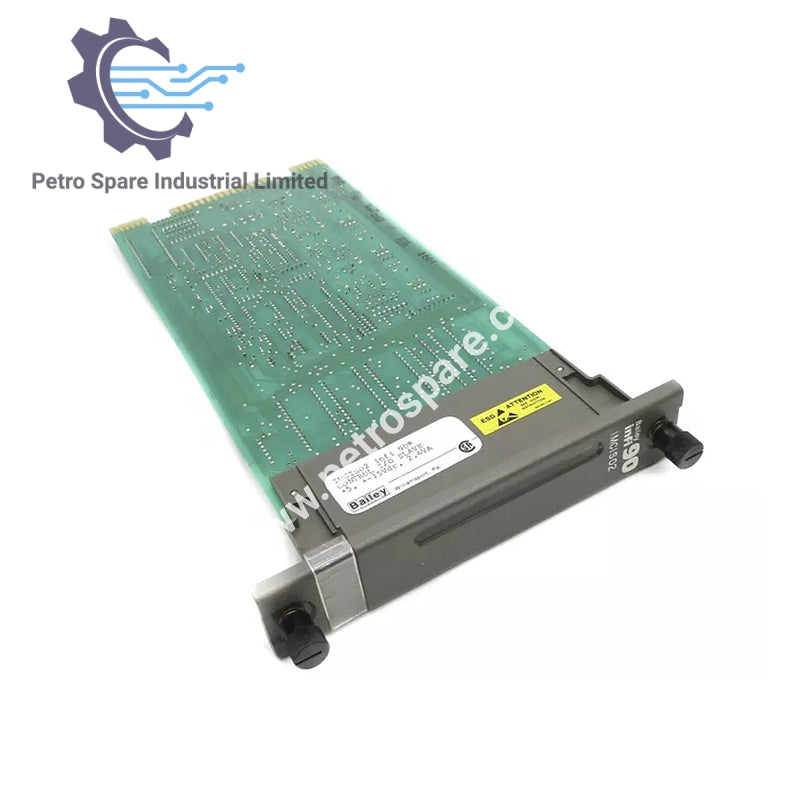

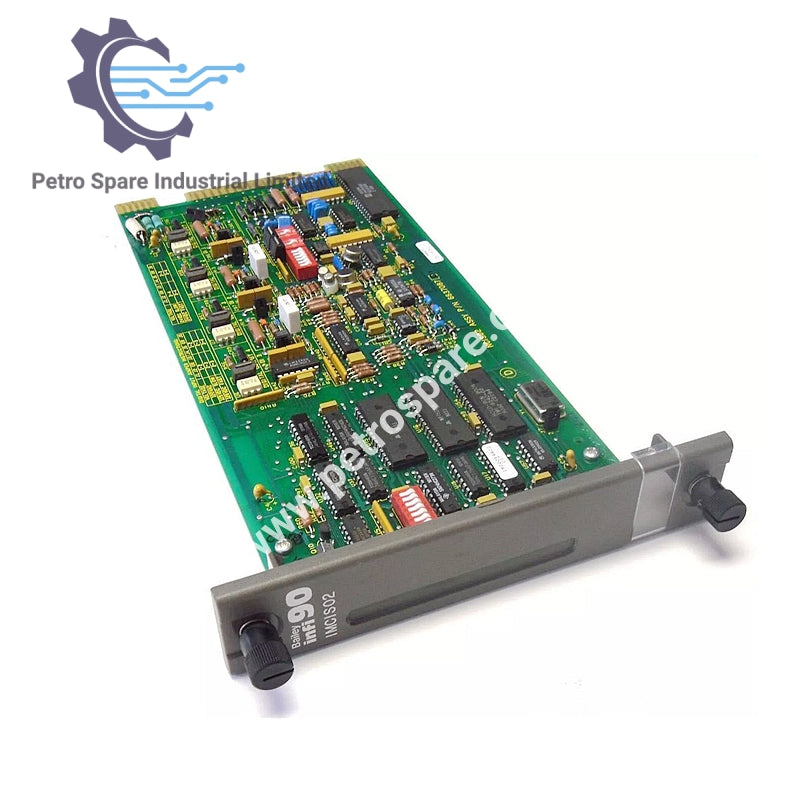

IMCIS02

بررسی اجمالی

• مدل: IMCIS02

• نوع: ماژول برد کنترل I/O

• سازنده: ABB

نیازمندی‌های توان

• ولتاژ:

• +5 ولت DC (±۵٪)

• +15 ولت DC (-۲.۵٪، +۵٪)

• -15 ولت DC (-۵٪، +۲.۵٪)

• +24 ولت DC (±10٪) از واحد/ماژول ترمینیشن

• جریان (حداکثر):

• 332 میلی‌آمپر (+5 ولت DC)

• 35 میلی‌آمپر (+15 ولت DC)

• 30 میلی‌آمپر (-15 ولت DC)

• 50 میلی‌آمپر (+24 ولت DC)

• تلفات:

• 1.65 وات (در +5 ولت DC)

• 525 میلی‌وات (در +15 ولت DC)

• 450 میلی‌وات (در -15 ولت DC)

• 1.20 وات (در +24 ولت DC)

ورودی/خروجی دیجیتال

• ورودی‌های دیجیتال:

• 24 ولت مستقیم (±10%)

• 125 ولت مستقیم (±10%)

• 120 ولت متناوب (±10%)

• 4.5 میلی‌آمپر @ 24 ولت مستقیم

• 5.0 میلی‌آمپر @ 125 ولت مستقیم

• 7.0 میلی‌آمپر در 120 ولت AC rms در 60 هرتز

• (3) ایزوله نوری

• جریان (معمولی):

• ولتاژ:

• خروجی‌های دیجیتال:

• (4) کلکتور باز، ایزوله نوری

• ولتاژ خروجی خاموش: ولتاژ اسمی VI/O 24 ولت DC

• ولتاژ خروجی روشن: حداکثر 2.4 ولت DC

• جریان خروجی خاموش: حداکثر 10 میکروآمپر

• جریان خروجی روشن: حداکثر 250 میلی‌آمپر

---
