IMASM01

توضیحات

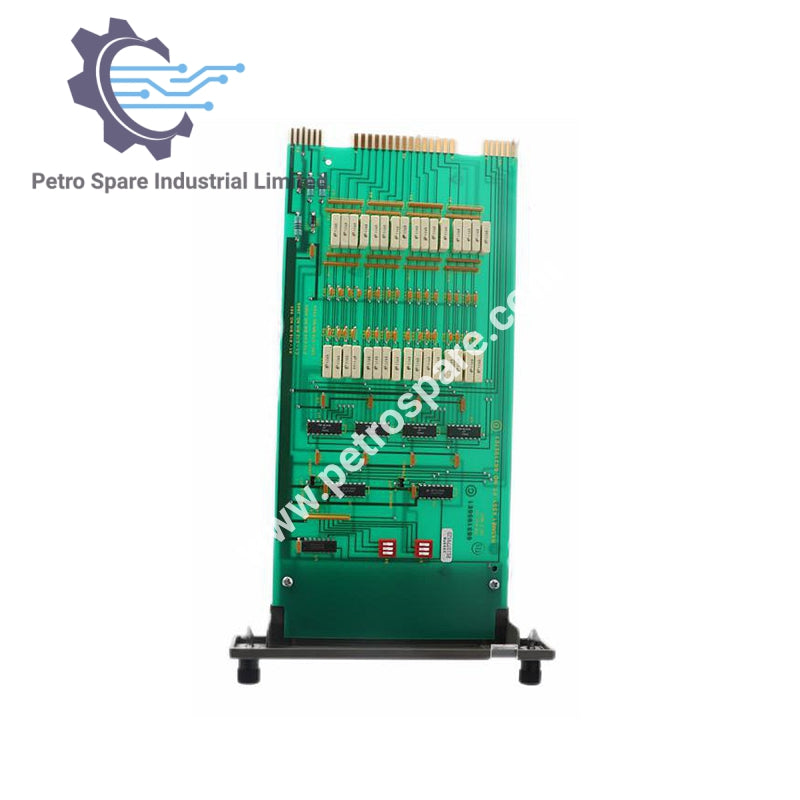

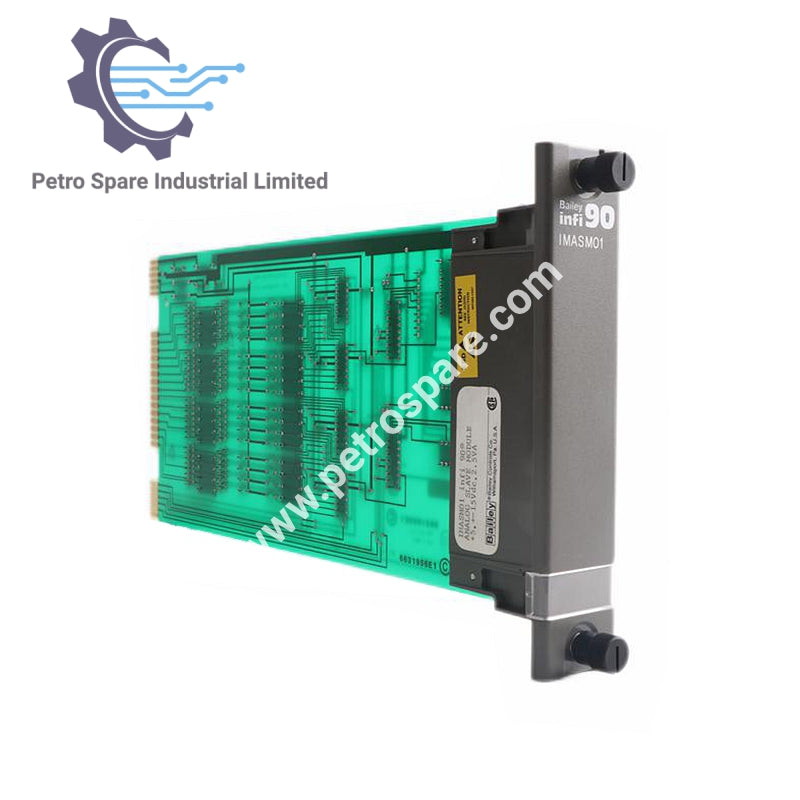

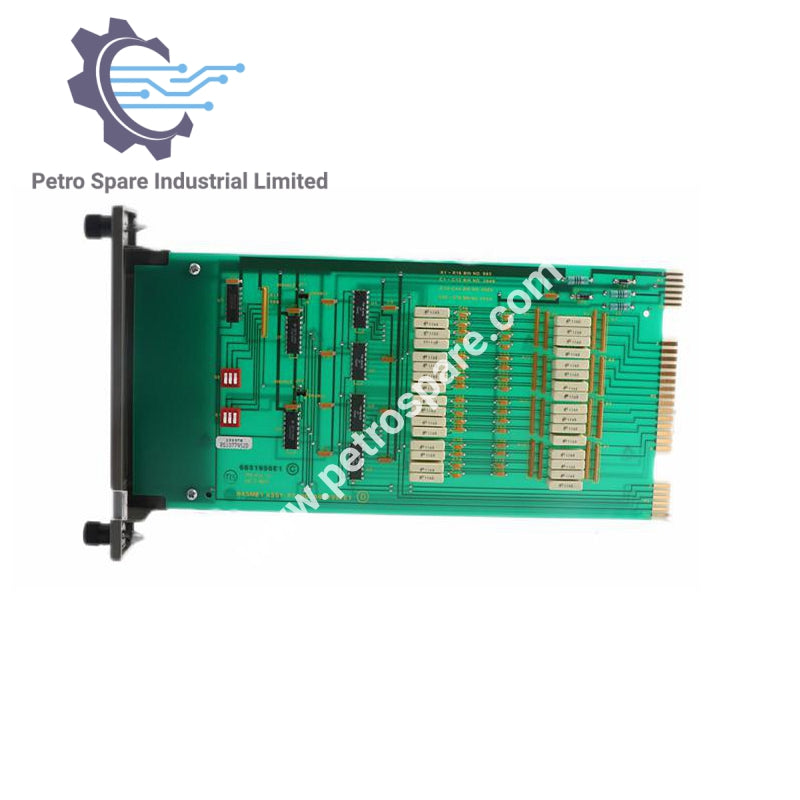

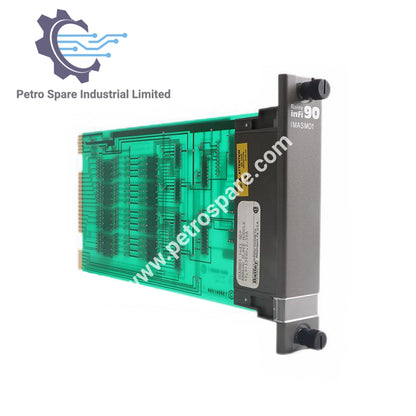

IMASM01 یک ماژول برده آنالوگ در سیستم ABB Bailey Infi 90 است که برای ورودی سیگنال سطح بالا با مصرف انرژی کم و یکپارچگی بالای سیگنال طراحی شده است.

اطلاعات کلی

• سازنده: ABB

• سری: Bailey Infi 90

• مدل: IMASM01

• نوع ماژول: ماژول برده آنالوگ

نیازمندی‌های توان

• ولتاژ:

• +5 ولت DC (±۵٪)

• +15 VDC (–2.5%, +5%)

• –15 VDC (+2.5%, –5%)

• جریان (حداکثر):

• 110 mA @ +5 VDC

• 80 mA @ +15 VDC

• 40 mA @ –15 VDC

• توان تلف شده (حداکثر):

• 0.055 W @ +5 VDC

• 1.2 W @ +15 VDC

• 0.06 W @ –15 VDC

مشخصات ورودی

• کانال‌های ورودی: 16 سطح بالا

• انواع سیگنال ورودی:

• 1–5 ولت DC

• ۰–۵ ولت DC

• –10 تا +10 VDC

• 0–10 ولت DC

• ۴–۲۰ میلی‌آمپر

• مقاومت ورودی: >1 MΩ

• رد حالت نرمال: –60 dB در 60 هرتز

• ولتاژ حالت مشترک: ±5 V

• رد حالت مشترک: –50 dB در 60 هرتز

خاتمه

• واحدهای خاتمه سازگار: NTAI05, NIAI04

---
