IC698PSA350

بررسی اجمالی

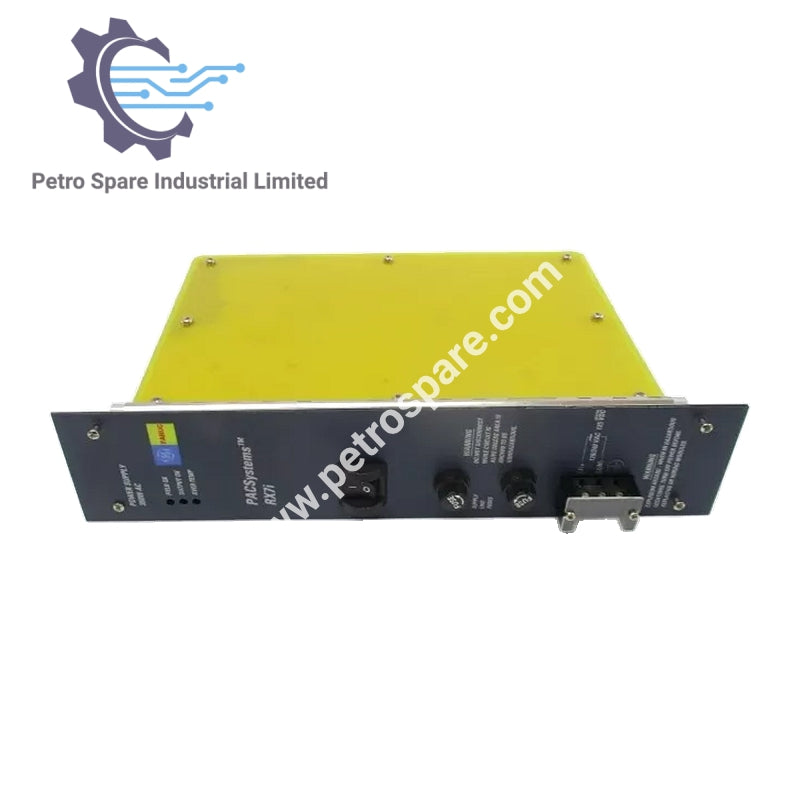

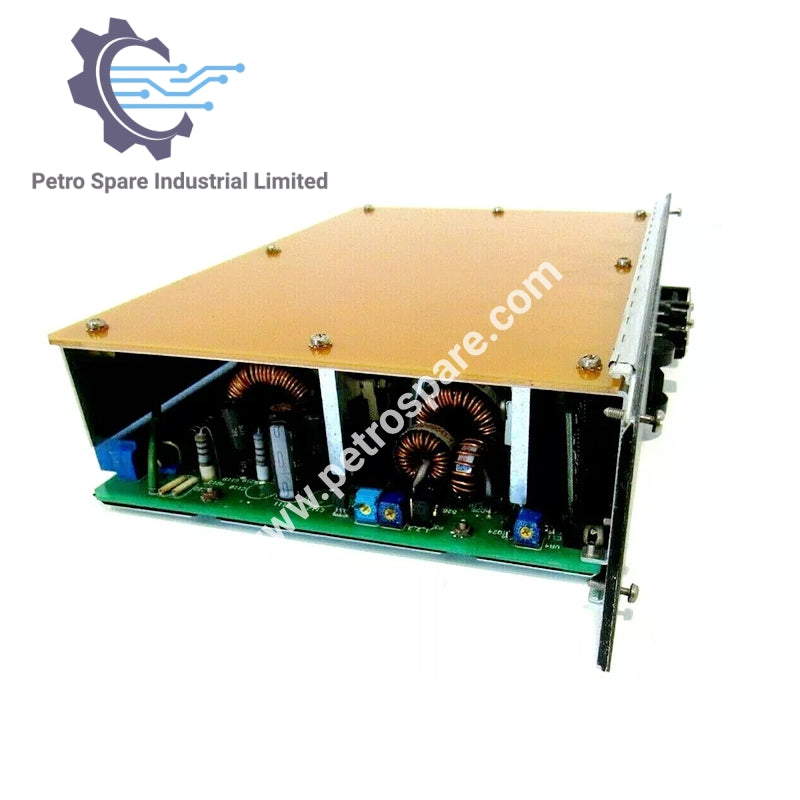

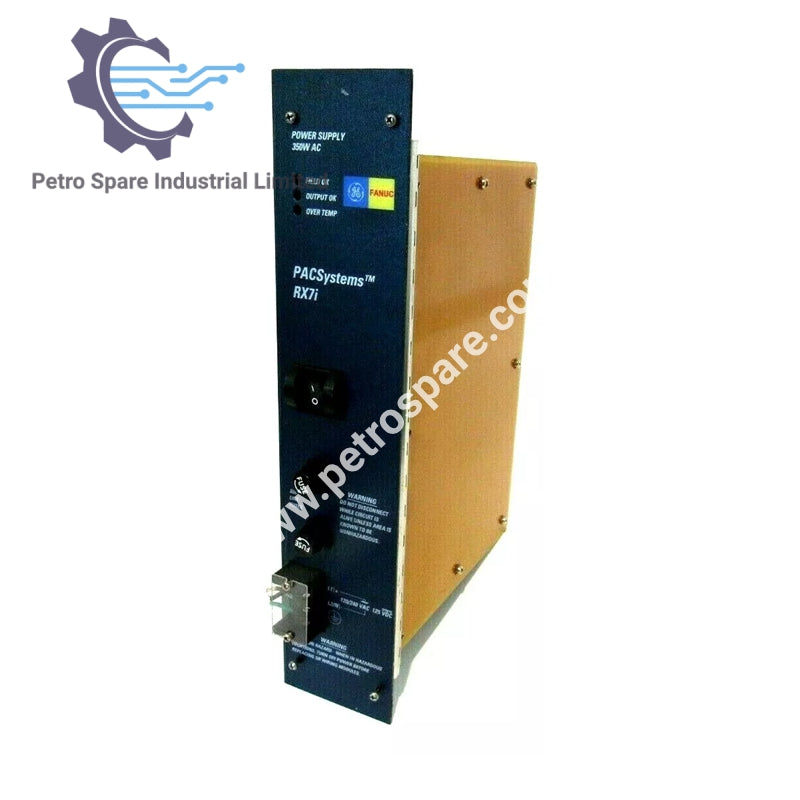

ماژول منبع تغذیه GE Fanuc IC698PSA350 برای سیستم PACSystem RX7i است که برق قابل اطمینان برای اجزای سیستم فراهم می‌کند.

مشخصات

• شماره قطعه: IC698PSA350
• ولتاژ نامی: 120/240 VAC، 125 VDC
• دامنه ولتاژ ورودی: 85-264 VAC؛ 100-150 VDC
• توان ورودی: 125 وات (معمولی)، 150 وات (حداکثر)
• توان خروجی: 350 وات در سه خروجی
• ولتاژ خروجی: +5 VDC، +12 VDC، -12 VDC
• جریان خروجی: +5 VDC: 0-60 A؛ +12 VDC: 0-12 A؛ -12 VDC: 0-4 A
• فرکانس: 47-63 هرتز

ویژگی‌ها

• حفاظت در برابر ولتاژ بیش از حد: خروجی +5 VDC: 5.7-6.7 V
• حفاظت در برابر جریان بیش از حد: خروجی +5 VDC: 66 A؛ خروجی +12 VDC: 15 A؛ خروجی -12 VDC: 4.6 A
• زمان عبور بدون قطعی: حداقل 15 میلی‌ثانیه
• زمان نگهداری: 5 میلی‌ثانیه

جزئیات سیم‌کشی و اسلات

• تخصیص اسلات: اسلات 0
• ترمینال‌های سیم‌کشی: ورودی: AWG #16؛ زمین: AWG #12
• ایزولاسیون: 1500 VDC بین ورودی و خروجی‌ها

شرایط محیطی

• دمای کاری: محدوده 0-60 درجه سانتی‌گراد
• ولتاژ ایزولاسیون: 250 VAC پیوسته؛ 1500 VAC به مدت 1 دقیقه

چرخه عمر

• وضعیت محصول: فعال

---
