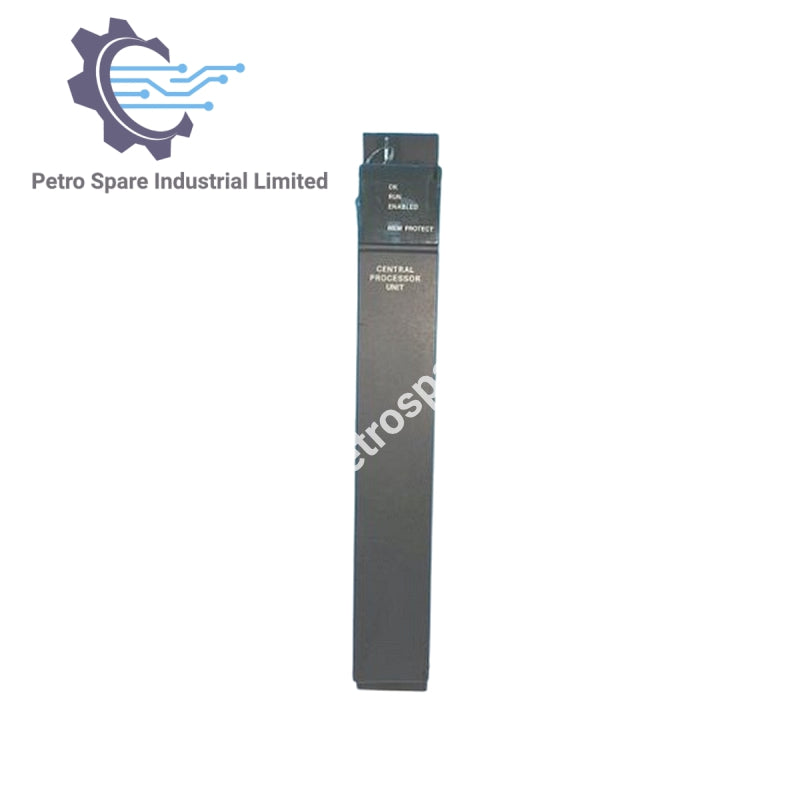

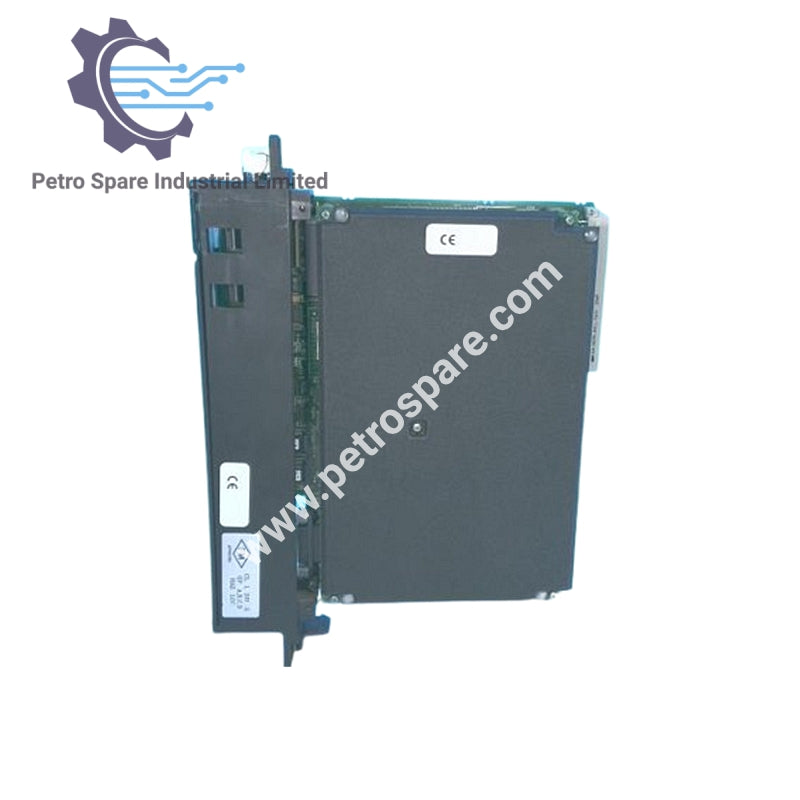

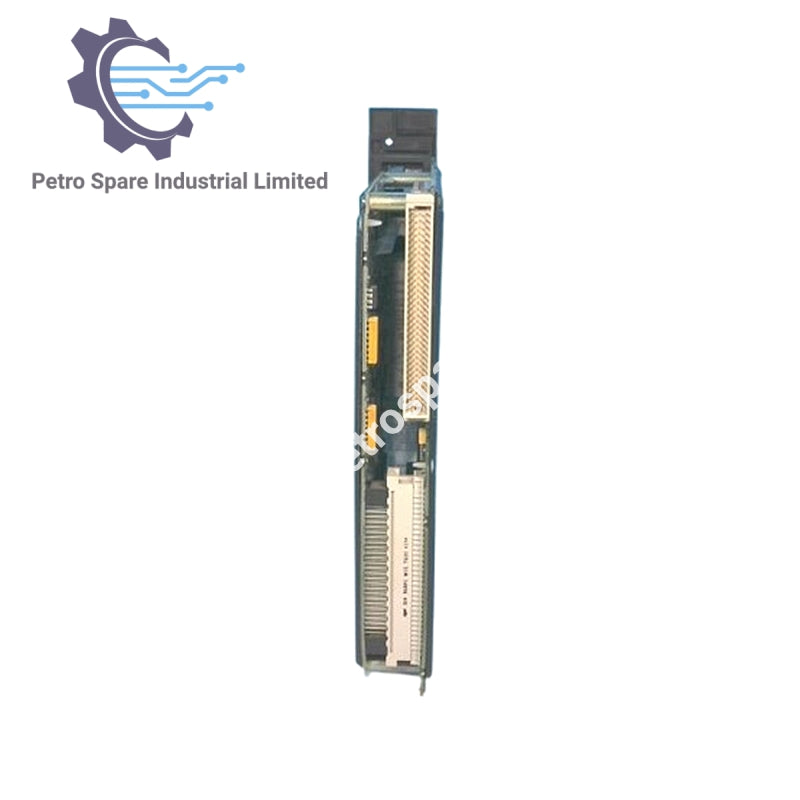

IC697CPU780

بررسی اجمالی

IC697CPU780 یک CPU PLC تک اسلات است که برای کنترل بلادرنگ ماشین‌آلات و فرآیندها طراحی شده است. این CPU از طریق یک بکلین نصب شده روی رک با ماژول‌های I/O و گزینه‌های هوشمند ارتباط برقرار می‌کند.

اطلاعات کلی

• ریزپردازنده: 16 مگاهرتز Intel 80386DX

• پشتیبانی نقطه شناور: 0.4 میکروثانیه برای هر محاسبه

• ظرفیت I/O: پشتیبانی تا 8K آنالوگ I/O و 12K گسسته I/O

• پشتیبانی افزونگی: پشتیبانی از Hot Standby، سوئیچینگ بدون وقفه، همگام‌سازی CPU و بدون نقطه شکست واحد

• ماژول‌های سازگار: IC697 LAN، کنترلرهای باس IC660/IC661، IC697 گسسته و آنالوگ I/O

حافظه

• حافظه کاربر/برنامه: تا 512 کیلوبایت از طریق برد توسعه

• حافظه غیر فرار: تا 256 کیلوبایت فلش (NVRAM)

• پشتیبان باتری: باتری CMOS حفظ شده

• کشف خطا: بررسی توازن و اعتبارسنجی چک‌سام

پیکربندی

• نرم‌افزار برنامه‌نویسی: IC641 (MS-DOS)

• اتصالات: پورت سریال یا موازی

• حفاظت: سوئیچ حفاظت حافظه یا رمز عبور نرم‌افزاری

• بدون سوئیچ DIP: کاملاً از طریق نرم‌افزار پیکربندی شده

یادداشت‌های نصب

• سوئیچ کنترل: قبل از نصب روی توقف تنظیم شود

• سوئیچ حافظه: روی خاموش تنظیم شود

• باتری: قبل از روشن کردن، باتری CMOS را وارد کنید

• اسلات: در اولین اسلات رک نصب شود

• برق: پس از اطمینان از اتصال همه اتصالات فعال شود

مشخصات

• نوع ماژول: CPU Hot Standby

• نیاز اسلات: تک اسلات

• جریان مصرفی: 1.6 آمپر

• پورت سریال: 1 پورت

• ماژول‌های پشتیبانی شده: IC660، IC661، IC697 I/O

• ظرفیت I/O: تا 12K نقطه I/O (هر ترکیبی)

---
