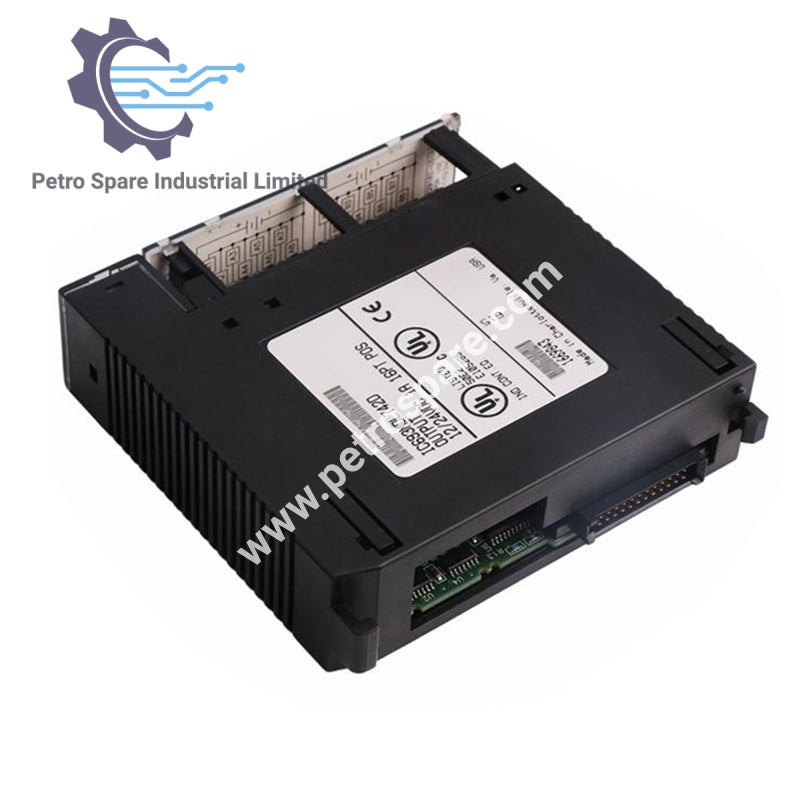

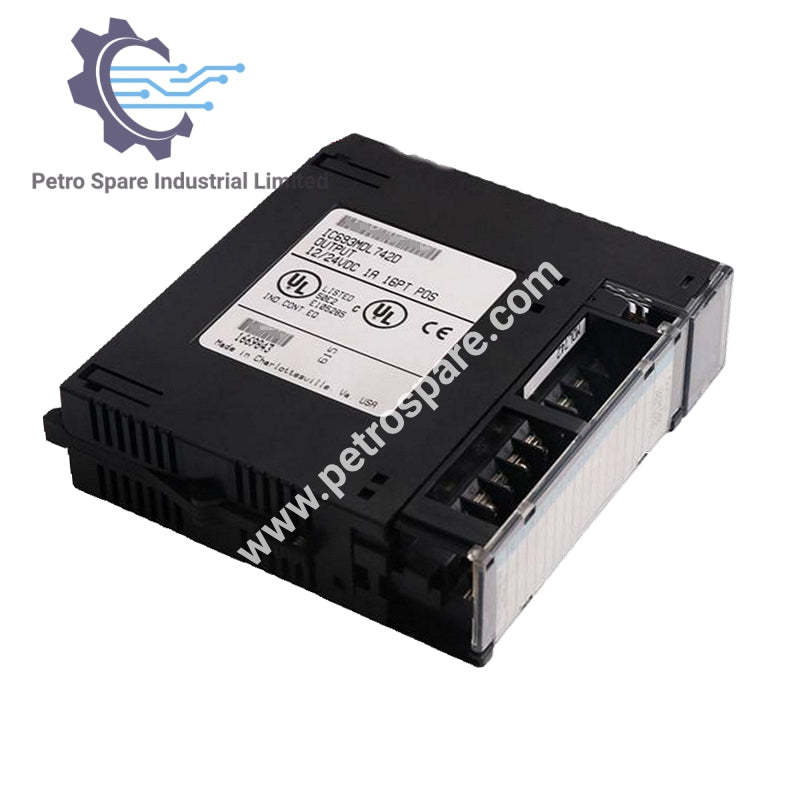

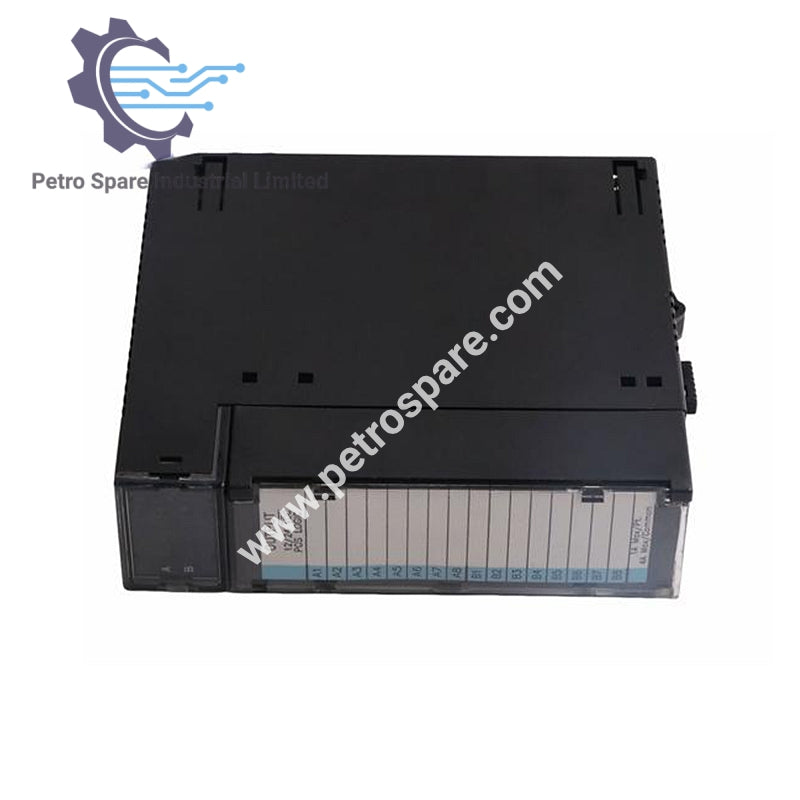

IC693MDL742

بررسی اجمالی

ماژول خروجی منطق مثبت IC693MDL742 از سری 90-30 با 16 کانال است که از عملکرد 12/24 ولت DC پشتیبانی می‌کند. این ماژول شامل حفاظت الکترونیکی داخلی در برابر اتصال کوتاه (ESCP) بوده و قابلیت تحمل جریان بالا را دارد.

الکتریکی

• ولتاژ نامی: 12/24 ولت DC
• دامنه ولتاژ خروجی: 12-24 ولت DC (+20%, -15%)
• جریان خروجی:
  • 1.0 آمپر به ازای هر نقطه
  • 4.0 آمپر به ازای هر گروه در 50 درجه سانتی‌گراد
  • 3.0 آمپر به ازای هر گروه در 60 درجه سانتی‌گراد
• حداکثر افت ولتاژ خروجی: 1.2 ولت
• نشت در حالت خاموش: حداکثر 1 میلی‌آمپر
• زمان پاسخ:
  • روشن: حداکثر 2 میلی‌ثانیه
  • خاموش: حداکثر 2 میلی‌ثانیه

پیکربندی

• کانال‌ها: 16
• گروه‌ها: 2 (8 کانال در هر گروه)
• ایزولاسیون:
  • 1500 ولت بین سمت میدان و سمت منطق
  • 500 ولت بین گروه‌ها

قدرت

• جریان مصرفی: 130 میلی‌آمپر (تمام خروجی‌ها فعال)

محیطی

• دمای کاری: 0 تا 60 درجه سانتی‌گراد
• رطوبت نسبی: 5 تا 95%

---
