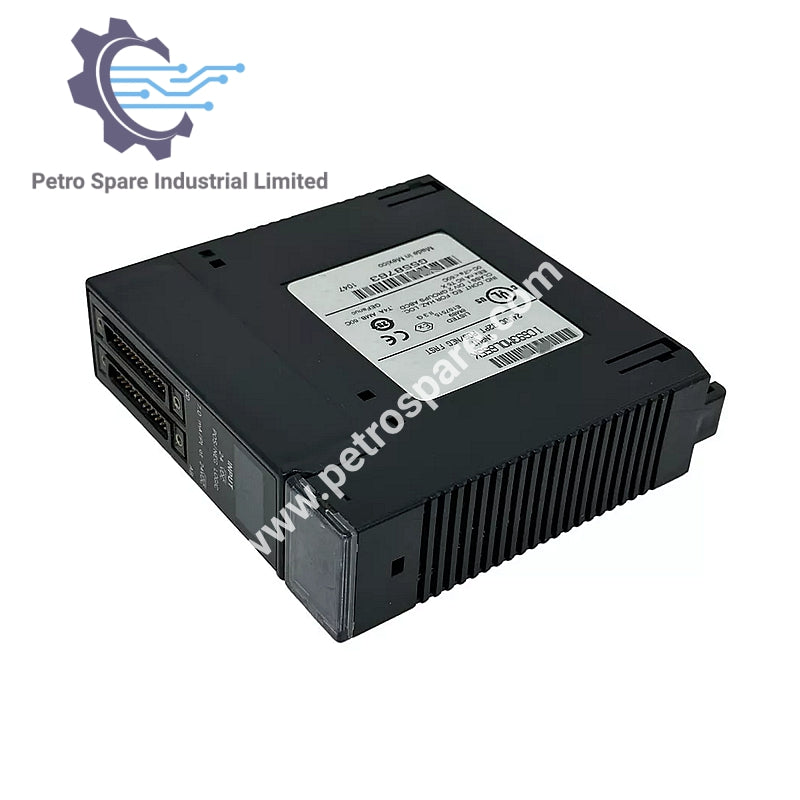

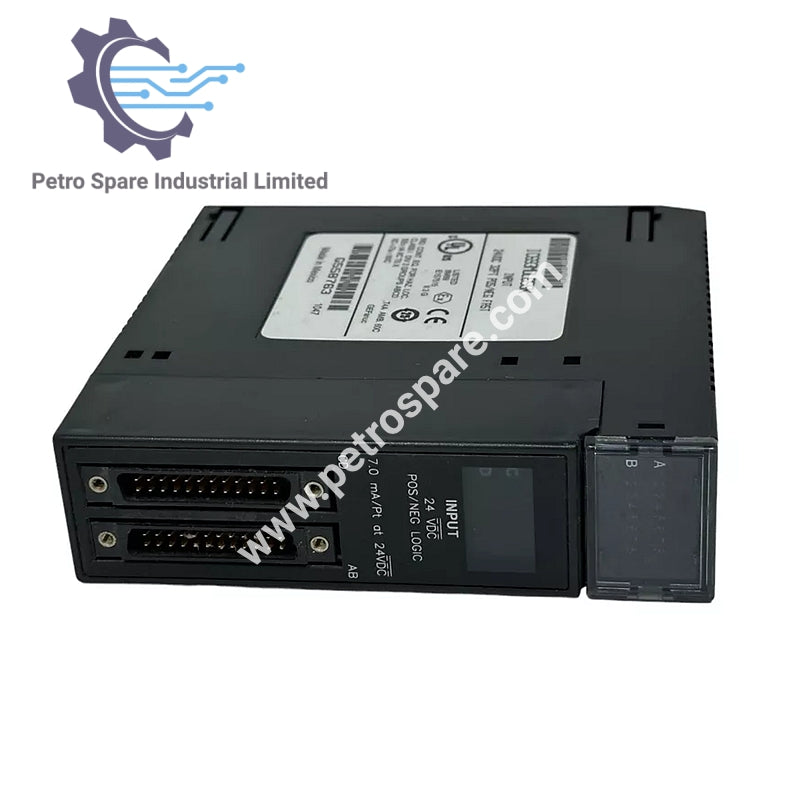

IC693MDL655

بررسی اجمالی

ماژول  IC693MDL655 یک ماژول ورودی منطق مثبت/منفی 24 ولت DC برای PLC سری 90-30 شرکت GE Fanuc است. این ماژول از حداکثر 32 ورودی پشتیبانی می‌کند و دارای ایزولاسیون بالا برای حفاظت سمت میدان و منطق می‌باشد.

اطلاعات کلی

• سازنده: GE Fanuc

• شماره محصول: IC693MDL655

• نوع محصول: ماژول ورودی منطق مثبت/منفی 24 ولت DC

• نوع ماژول: ماژول ورودی

مشخصات الکتریکی

• ولتاژ نامی: 24 ولت DC، منطق مثبت یا منفی

• دامنه ولتاژ ورودی: 0 تا 30 ولت DC

• جداسازی:

• 1500 ولت بین سمت میدان و سمت منطق

• 250 ولت بین گروه‌ها

• جریان ورودی: 7.0 میلی‌آمپر (جریان معمولی روشن @ 24 ولت DC)

• مصرف داخلی برق:

• 195 میلی‌آمپر (حداکثر) از باس +5 ولت در پشت‌صفحه

• 224 میلی‌آمپر (معمولی) از باس ایزوله +24 ولت در پشت‌صفحه یا از منبع تغذیه ورودی کاربر @ 24 ولت DC و همه 32 ورودی روشن

ویژگی‌های ورودی

• ولتاژ حالت روشن: 11.5 تا 30 ولت DC

• ولتاژ حالت خاموش: 0 تا 5 ولت DC

• جریان حالت روشن: حداقل 3.2 میلی‌آمپر

• جریان حالت خاموش: حداکثر 1.1 میلی‌آمپر

• زمان پاسخ روشن: حداکثر 2 میلی‌ثانیه

• زمان پاسخ خاموش: حداکثر 2 میلی‌ثانیه

ورودی‌ها و گروه‌ها

• ورودی‌ها در هر ماژول: 32 (چهار گروه هر کدام شامل هشت ورودی)

---
