XCL5010

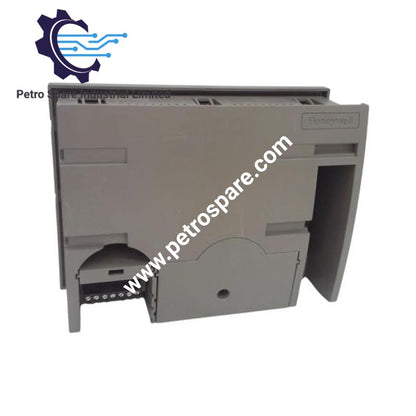

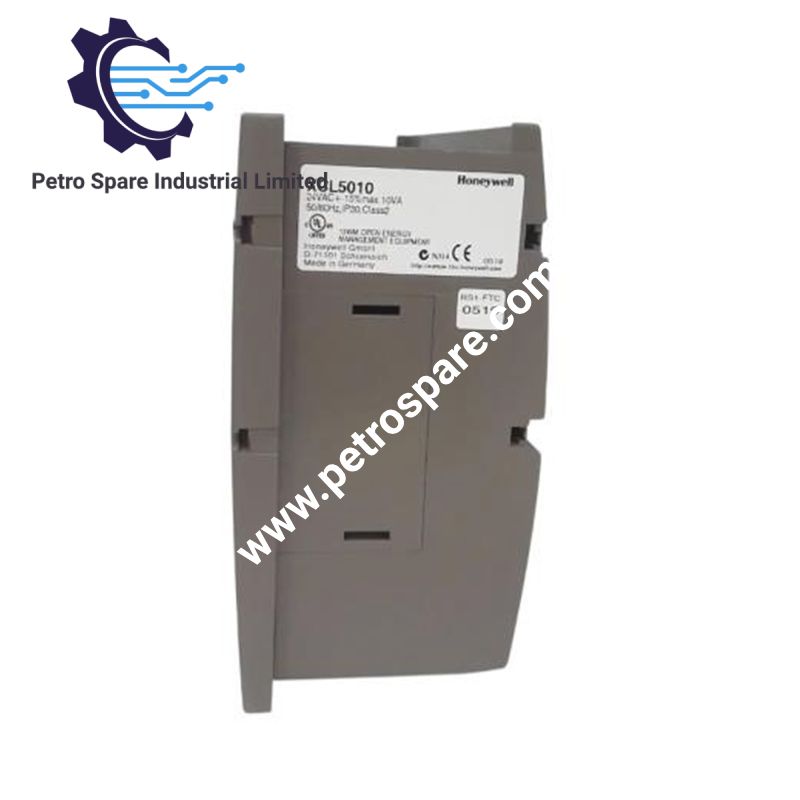

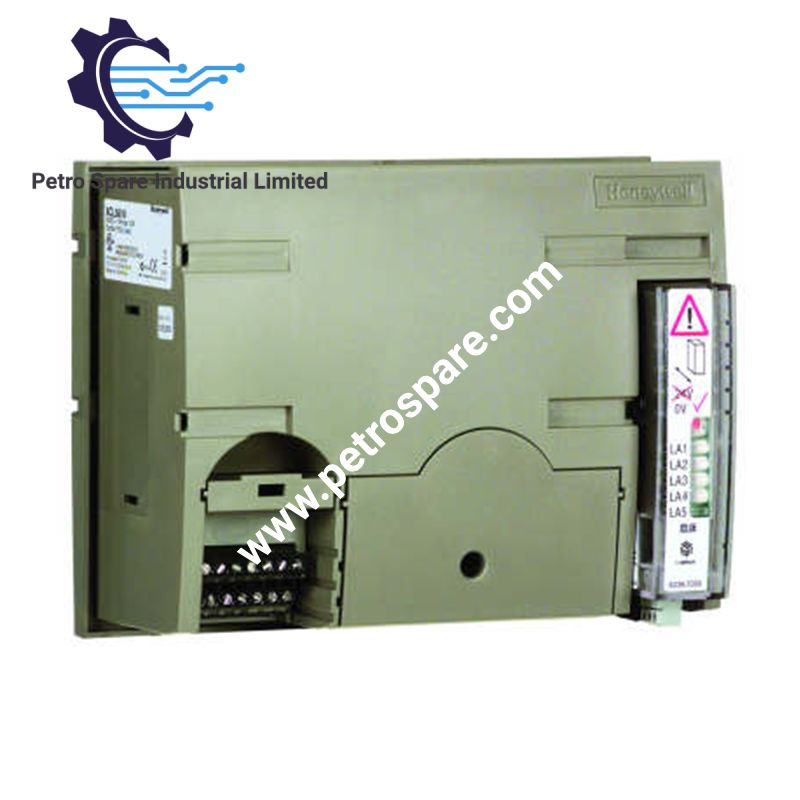

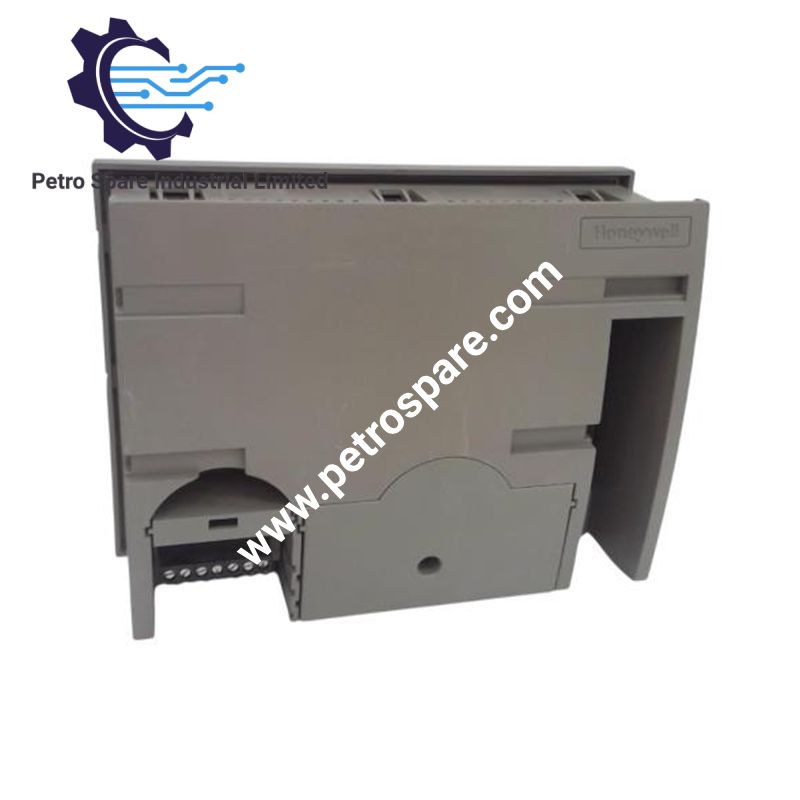

کنترلر Honeywell XCL5010 (کنترلر دیجیتال مستقیم XCL5010) که برای اتوماسیون برنامه‌پذیر ساختمان و کنترل توزیع‌شده HVAC طراحی شده است، منطق کنترلی را اجرا می‌کند و از طریق شبکه‌های ارتباطی LONWORKS و C-bus داده مبادله می‌کند. این کنترلر از توسعه ماژولار ورودی/خروجی توزیع‌شده، قابلیت‌های مدیریت انرژی، پردازش هشدار و روند، و ارتباط از راه دور از طریق مودم یا آداپتور ترمینال ISDN با سرعت حداکثر 38.4 Kbaud پشتیبانی می‌کند.

مشخصات سخت‌افزاری

پارامتر	مشخصات
مدل	XCL5010
برند	Honeywell
سری محصول	Excel 500
نوع محصول	کنترلر دیجیتال مستقیم
وزن	1.26 پوند
ولتاژ تغذیه	24 VAC
برنامه‌نویسی	برنامه‌پذیر به‌صورت آزاد با استفاده از Honeywell CARE
ذخیره‌سازی برنامه	Flash EPROM
رابط شبکه	LONWORKS
ارتباط کنترلر	C-bus؛ پشتیبانی از ارتباط بین حداکثر 30 کنترلر Excel 500
متغیرهای شبکه LONWORKS	حداکثر 512 NV
نقاط داده فیزیکی	128 مورد برای هر کنترلر در پیکربندی C-bus
نقاط داده شبه‌فیزیکی	256 مورد برای هر کنترلر در پیکربندی C-bus
توسعه ورودی/خروجی توزیع‌شده	حداکثر 16 ماژول برای هر کنترلر در پیکربندی C-bus
ظرفیت ورودی/خروجی شبکه‌ای	معمولاً 190 ورودی/خروجی فیزیکی از طریق متغیرهای شبکه در شبکه LONWORKS
ارتباط از راه دور	مودم یا آداپتور ترمینال ISDN، با سرعت حداکثر 38.4 Kbaud
قابلیت‌های مدیریت انرژی	راه‌اندازی/خاموشی بهینه، تهویه شبانه، حداکثر تقاضای بار
نصب	ریل DIN
منبع تغذیه داخلی	ماژول منبع تغذیه یکپارچه

یکپارچه‌سازی شبکه LONWORKS و قابلیت‌های کنترلی

XCL5010 از شبکه‌های باز LONWORKS و انطباق با LONMARK برای همکاری با دستگاه‌های سازگار Honeywell و سازندگان دیگر پشتیبانی می‌کند. یکپارچه‌سازی شبکه شامل کنترلرهای Excel 500، Excel 10 و Excel 50 به‌همراه ماژول‌های ورودی/خروجی توزیع‌شده است.

• مدیریت متغیرهای شبکه: NVBooster تعداد متغیرهای شبکه موردنیاز را کاهش می‌دهد و کنترلر نیز برای یکپارچه‌سازی LONWORKS از حداکثر 512 NV پشتیبانی می‌کند.
• بازیابی اتصال‌ها: اتصال‌های متغیرهای شبکه را می‌توان پس از بازنشانی کنترلر بازیابی کرد و در نتیجه پس از تعویض کنترلر، نیاز به تکرار پیکربندی اتصال‌ها کاهش می‌یابد.
• یکپارچه‌سازی ورودی/خروجی توزیع‌شده: اتصال خودکار بین CPU و ماژول‌های ورودی/خروجی توزیع‌شده Honeywell نیاز به پیکربندی دستی متغیرهای شبکه را کاهش می‌دهد.
• ارتباط کنترلر: C-bus از ارتباط بین حداکثر 30 کنترلر Excel 500 پشتیبانی می‌کند.
• مدیریت برنامه: برنامه‌ها با Honeywell CARE توسعه داده شده و در Flash EPROM بارگذاری می‌شوند. بارگذاری میان‌افزار از طریق ارتباط مودم و C-bus نیز پشتیبانی می‌شود.
• قابلیت‌های پایش: پردازش هشدار، عملکردهای روند، هیسترزیس پخش سراسری و همگام‌سازی زمان در کل شبکه پشتیبانی می‌شوند.

سؤالات متداول (FAQ)

س: XCL5010 از کدام رابط‌های ارتباطی پشتیبانی می‌کند؟

پ: این کنترلر از یکپارچه‌سازی شبکه LONWORKS، ارتباط C-bus و اتصال از طریق مودم یا آداپتور ترمینال ISDN پشتیبانی می‌کند. نرخ انتقال مستندشده برای مودم یا ISDN حداکثر 38.4 Kbaud است. ارتباط بی‌سیم GSM و ارتباط شماره‌گیری‌شونده از طریق شبکه‌های TCP/IP نیز در میان گزینه‌های ارتباطی Excel 500 ذکر شده‌اند.

س: یک کنترلر XCL5010 از چند ماژول ورودی/خروجی توزیع‌شده پشتیبانی می‌کند؟

پ: در پیکربندی C-bus، یک کنترلر Excel 500 از حداکثر 16 ماژول ورودی/خروجی توزیع‌شده، 128 نقطه داده فیزیکی و 256 نقطه داده شبه‌فیزیکی پشتیبانی می‌کند. پیکربندی جداگانه شبکه LONWORKS معمولاً می‌تواند از طریق متغیرهای شبکه 190 ورودی/خروجی فیزیکی را کنترل کند.

س: برنامه‌های کنترلی چگونه در XCL5010 بارگذاری می‌شوند؟

پ: برنامه‌ها با استفاده از Honeywell CARE نوشته و در Flash EPROM بارگذاری می‌شوند. سیستم Excel 500 همچنین از بارگذاری میان‌افزار از طریق ارتباط مودم و C-bus پشتیبانی می‌کند.

دستورالعمل‌های نصب در محل

• نصب: کنترلر را روی ریل DIN سازگار و درون تابلو کنترل نصب کنید. مجموعه را محکم کنید و دسترسی به اتصالات ترمینال را حفظ کنید.
• منبع تغذیه: مطابقت منبع تغذیه 24 VAC را با مستندات سخت‌افزاری مربوط به کنترلر بررسی کنید. مستندات Excel 500 آرایش ترانسفورماتور مشترک برای CPU و ماژول‌های ورودی/خروجی توزیع‌شده متصل را مشخص می‌کند.
• سیم‌کشی شبکه: سیم‌کشی LONWORKS و C-bus را مطابق مشخصات رابط مربوطه انجام دهید. پیش از راه‌اندازی، توپولوژی شبکه و سازگاری دستگاه‌ها را بررسی کنید.
• جداسازی سیگنال‌ها: در صورت الزام استانداردهای نصب، سیم‌کشی کنترل ولتاژ پایین را جدا از هادی‌های برق عبور دهید. از عبور کابل‌های ارتباطی در کنار منابع تداخل الکتریکی خودداری کنید.
• اتصال زمین و شیلد: روش‌های اتصال زمین و پایانه‌بندی شیلد کابل را طبق مشخصات رابط ارتباطی انتخاب‌شده اجرا کنید. فرض نکنید الزامات پایانه‌بندی شیلد برای LONWORKS و C-bus یکسان است.
• پیکربندی: برنامه صحیح CARE را بارگذاری کنید و تخصیص نقاط داده، اتصال‌های متغیرهای شبکه، آدرس‌دهی کنترلر و ارتباط ورودی/خروجی توزیع‌شده را بررسی کنید.
• راه‌اندازی: پیش از تحویل سیستم برای کنترل خودکار، وضعیت برق، ارتباط کنترلر، پاسخ ورودی/خروجی، عملکرد هشدار و همگام‌سازی زمان را بررسی کنید.
• بررسی شرایط محیطی: دمای مجاز کارکرد و شرایط تابلو را با استفاده از مستندات نصب مربوطه Honeywell بررسی کنید، زیرا این مقادیر در اطلاعات محصول ارائه‌شده درج نشده‌اند.

---
