CC-PAIM01 51405045-175

بررسی اجمالی

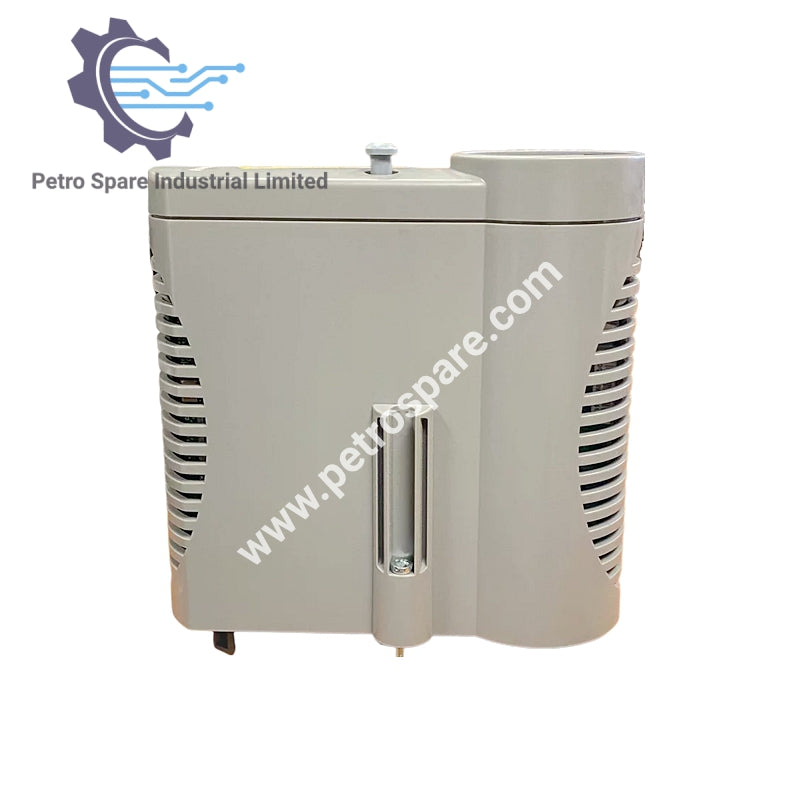

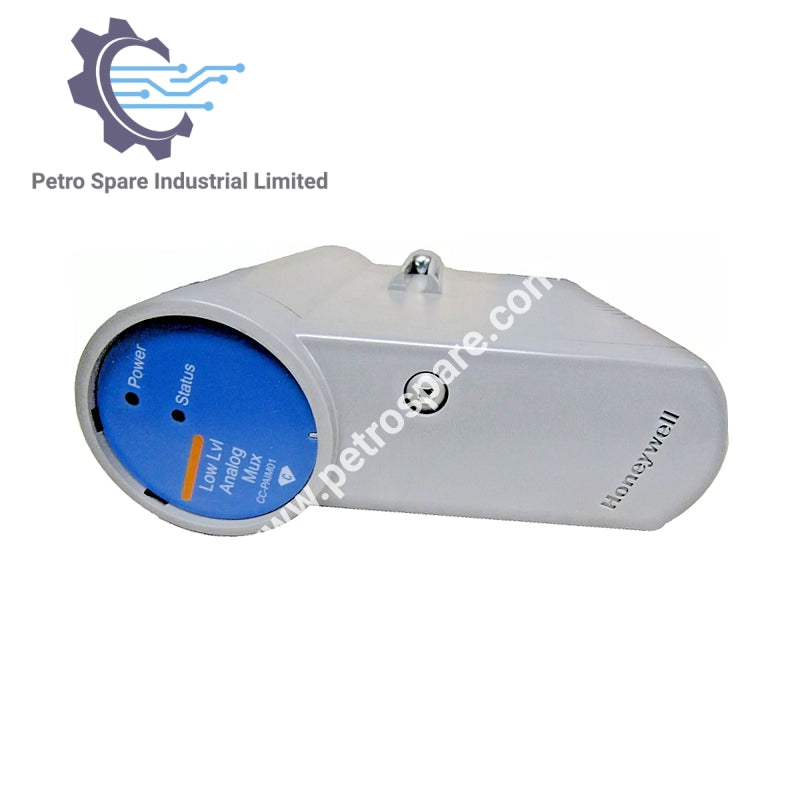

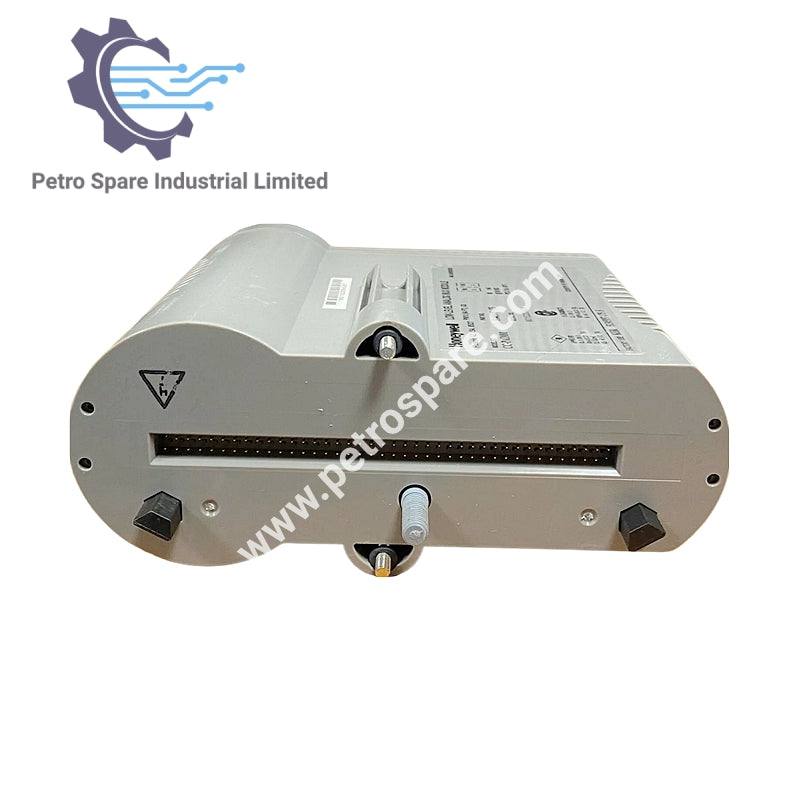

ماژول ورودی آنالوگ سطح پایین (دمای) Honeywell CC-PAIM01 برای اندازه‌گیری دقیق و نظارت بر ترموکوپل‌ها (TC) و آشکارسازهای دمای مقاومتی (RTD) در محیط‌های صنعتی طراحی شده است.

مدل‌های PMIO FTA

• 1 MU-TAMR04
• TAMT04
• TAMT14

مشخصات ورودی

• نوع ورودی: ترموکوپل و/یا RTD
• کانال‌های ورودی: 64 کانال کاملاً ایزوله، در افزایشی‌های 16 کاناله
  • کانال به کانال، کانال به PM، و کانال به مشترک منبع تغذیه
• نرخ اسکن ورودی: ثابت 1 ثانیه (حداکثر تا 64 کانال در ثانیه)
• پهنای باند کانال: 0 تا 4.7 هرتز (-3 دسی‌بل)

معیارهای عملکرد

• دامنه ورودی اسمی (فقط TC):
  • -20 تا +100 میلی‌ولت
• حداکثر ورودی پیوسته حالت عادی (بدون آسیب برای هر نوع ترموکوپل پیکربندی شده):
  • -10 تا +10 ولت (TC)
  • -1 تا +2 ولت @ 100 میلی‌آمپر (RTD)
• خطای بهره:
  • حداکثر 0.050% مقیاس کامل (برای دامنه -20 تا +100 میلی‌ولت)

دقت و پایداری

• پایداری دما:
  • ورودی‌های TC، میلی‌ولت: ±20 قسمت در میلیون به ازای هر درجه سانتی‌گراد حداکثر
  • ورودی‌های RTD: ±20 قسمت در میلیون به ازای هر درجه سانتی‌گراد حداکثر
• رانش بلندمدت: 500 قسمت در میلیون

---
