HE693DAC420

بررسی اجمالی

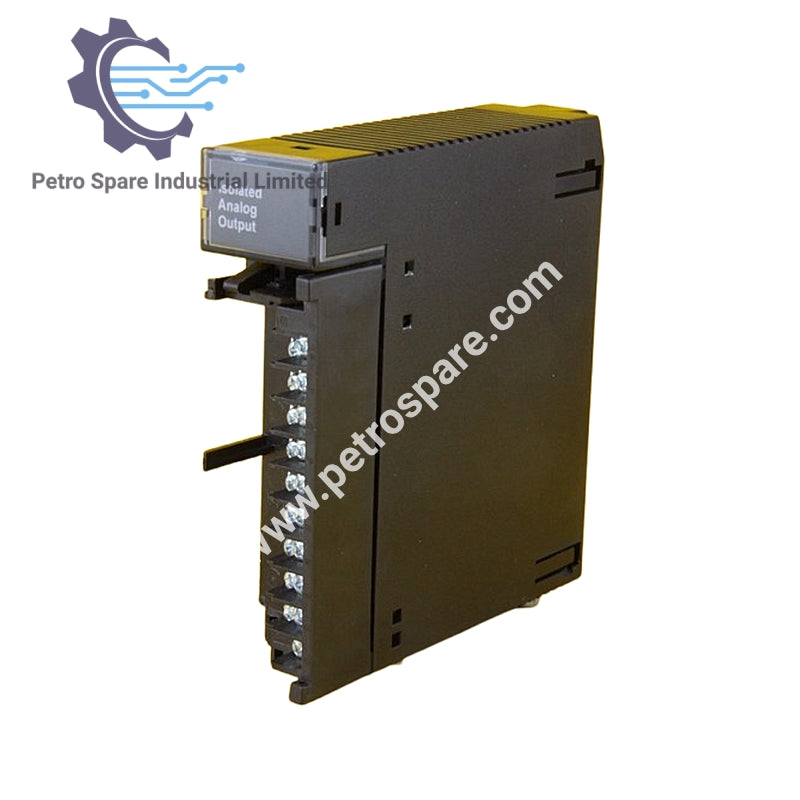

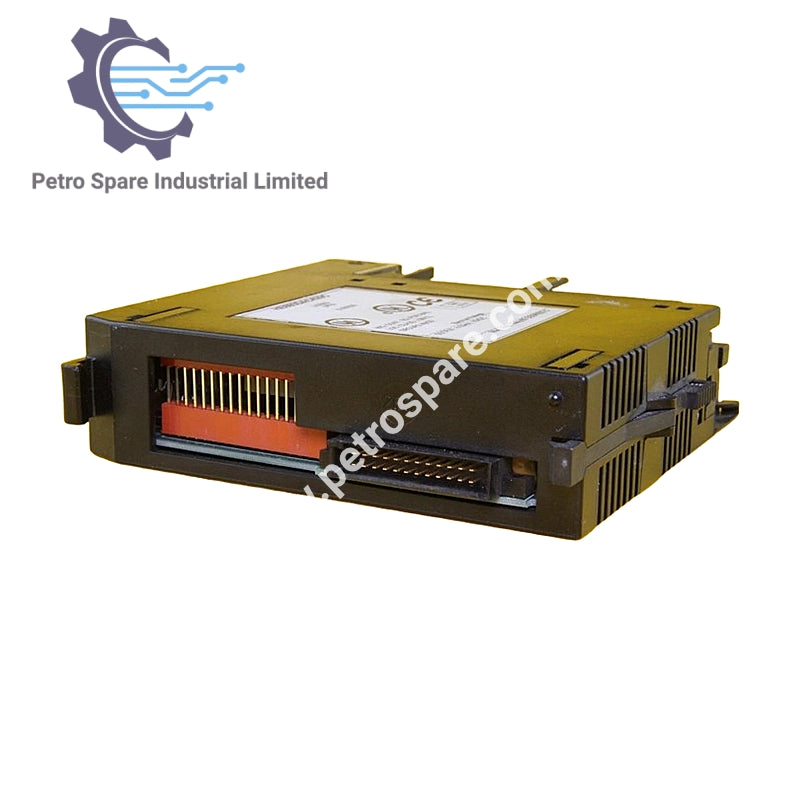

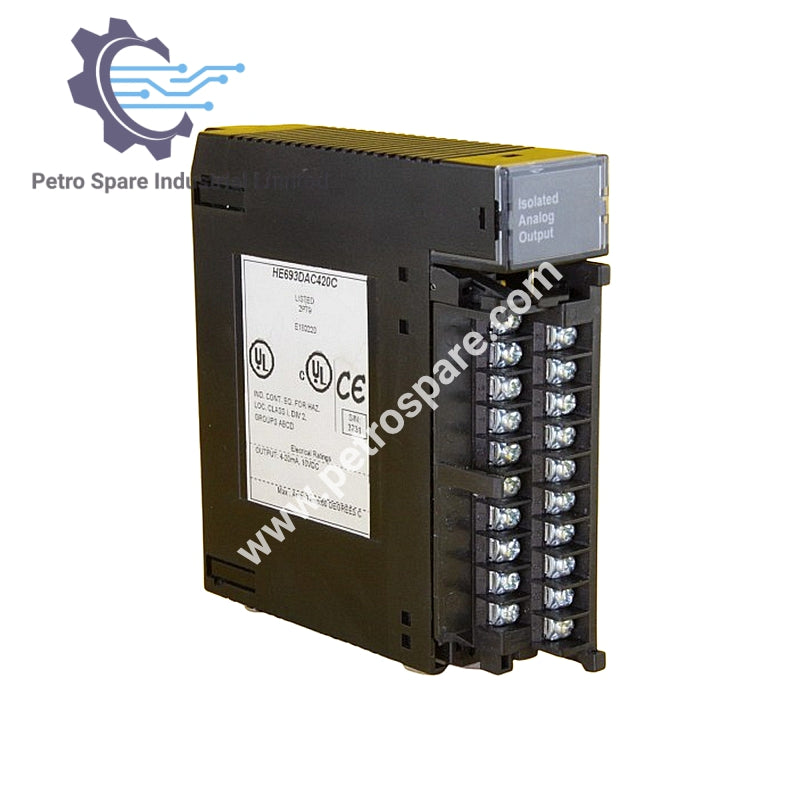

GE Fanuc Horner HE693DAC420 یک ماژول خروجی آنالوگ است که برای ارائه چهار کانال خروجی جریان ایزوله طراحی شده است.

جزئیات ماژول

• شماره مدل: HE693DAC420

• نوع: ماژول خروجی آنالوگ

• تعداد کانال‌ها: ۴

• حالت‌های خروجی: ۴–۲۰ میلی‌آمپر یا ۰–۲۰ میلی‌آمپر

• رفتار پیش‌فرض: قابل تنظیم برای «پیش‌فرض به ۴/۰ میلی‌آمپر» یا «نگه داشتن آخرین وضعیت» هنگام خروج PLC از حالت RUN

مشخصات الکتریکی

• مصرف برق: ۹۰ میلی‌آمپر در ۵ ولت DC / ۱۲۰ میلی‌آمپر در ۲۴ ولت DC

• جریان هجومی هنگام روشن شدن: ۲۵۰ میلی‌آمپر به مدت ۱۰ میلی‌ثانیه در ۵ ولت DC / ۹۰۰ میلی‌آمپر به مدت ۳۰ میلی‌ثانیه در ۲۴ ولت DC

• ولتاژ حلقه تأمین شده توسط کاربر: ۳–۳۲ ولت DC

• امپدانس بار: ≤ ۱.۱ کیلو اهم در ولتاژ حلقه ۲۴ ولت

• نیاز I/O: ۴ ثبات %AQ

عملکرد

• وضوح مبدل دیجیتال به آنالوگ: ۱۳ بیت به علاوه علامت

• وضوح مؤثر (حالت ۴–۲۰ میلی‌آمپر): ۲.۰ میکروآمپر

• وضوح مؤثر (حالت ±۲۰ میلی‌آمپر): ۲.۵ میکروآمپر

• حداکثر خطای خطی بودن: ۰.۱۰٪ مقیاس کامل (۴–۲۰ میلی‌آمپر) / ۰.۱۵٪ مقیاس کامل (۰–۲۰ میلی‌آمپر)

ایزولاسیون

• کانال به کانال: ۱۵۰۰ ولت AC (RMS)، ±۲۰۰۰ ولت DC

• کانال به زمین: ۱۵۰۰ ولت AC (RMS)، ±۲۰۰۰ ولت DC

• ایزولاسیون حالت مشترک: ۵۰۰ ولت AC (RMS)، ±۲۰۰۰ ولت DC

رتبه‌بندی‌های محیطی

• دمای کاری: ۰ تا ۶۰ درجه سانتی‌گراد

• رطوبت نسبی: ۵٪ تا ۹۵٪، بدون تراکم

---
