DS200TCQAG1B

بررسی اجمالی

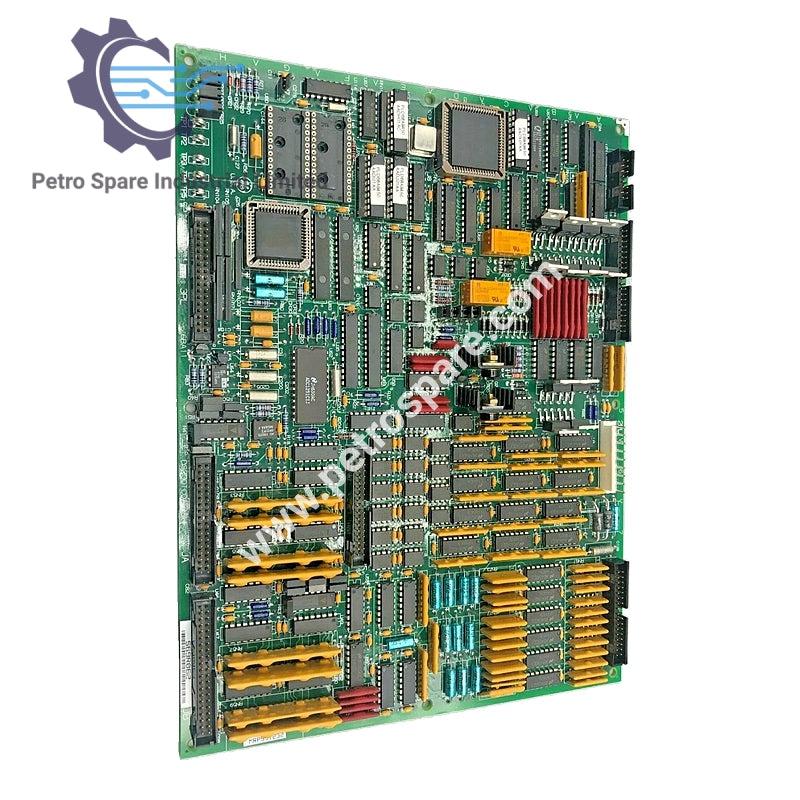

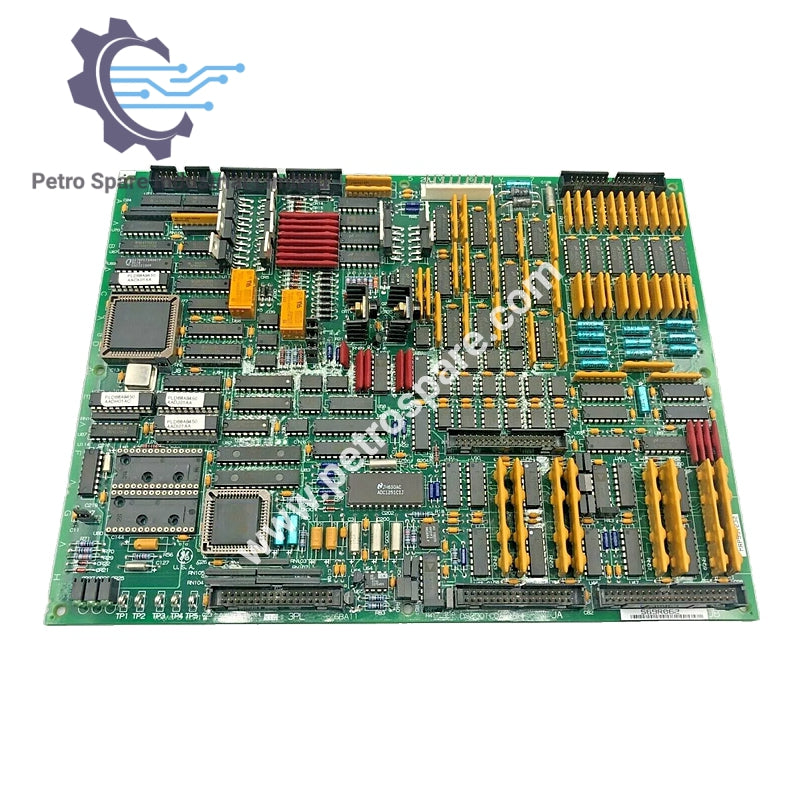

DS200TCQAG1B یک برد ورودی/خروجی آنالوگ RST از شرکت جنرال الکتریک در سری Mark V است که در سیستم‌های کنترل توربین گازی برای مقیاس‌بندی و شرایط‌دهی سیگنال‌های آنالوگ مانند LVDT، ترموکوپل و سیگنال‌های 420 میلی‌آمپر استفاده می‌شود.

مشخصات

• شماره قطعه: DS200TCQAG1B
• سازنده: جنرال الکتریک
• نوع محصول: برد ورودی/خروجی
• سری: Mark V

ویژگی‌ها

• شرایط‌دهی سیگنال: مقیاس‌بندی و شرایط‌دهی سیگنال‌های آنالوگ.
• انتقال سیگنال: استفاده از کانکتورهای 3PL، JA، JB، JD، JE و JG.
• سیگنال‌های 420 میلی‌آمپر: شرایط‌دهی سیگنال‌های تشخیص توقف کمپرسور و فشار جریان سوخت.
• ارتباطات: رابط با بردهای STCA، TCQC و TCQE.

جزئیات کانکتور

• 2PL: توزیع برق.
• 3PL: باس داده برای STCA، TCQA، TCQE.
• JA: حمل ورودی‌های ترموکوپل.
• JB: مدیریت سیگنال‌های 4-20 میلی‌آمپر.
• JD: ارسال سیگنال‌های تریپ به TCTG.
• JE: انتقال سیگنال‌های پالس/ژنراتور.
• JG: حمل ورودی‌های ارتعاش و جریان مستقیم.

---
