IC693MDL646

بررسی اجمالی

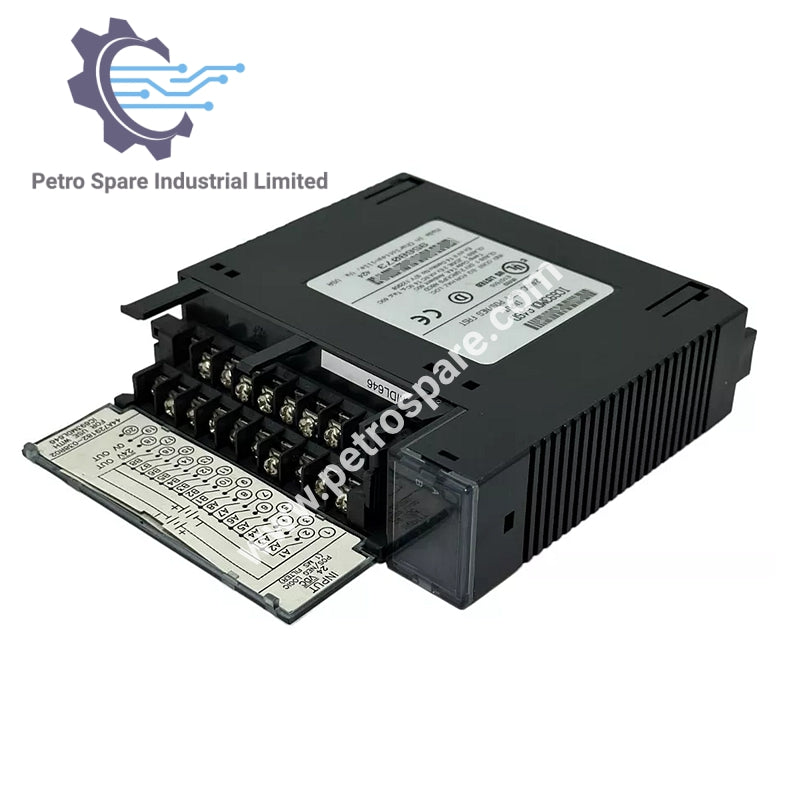

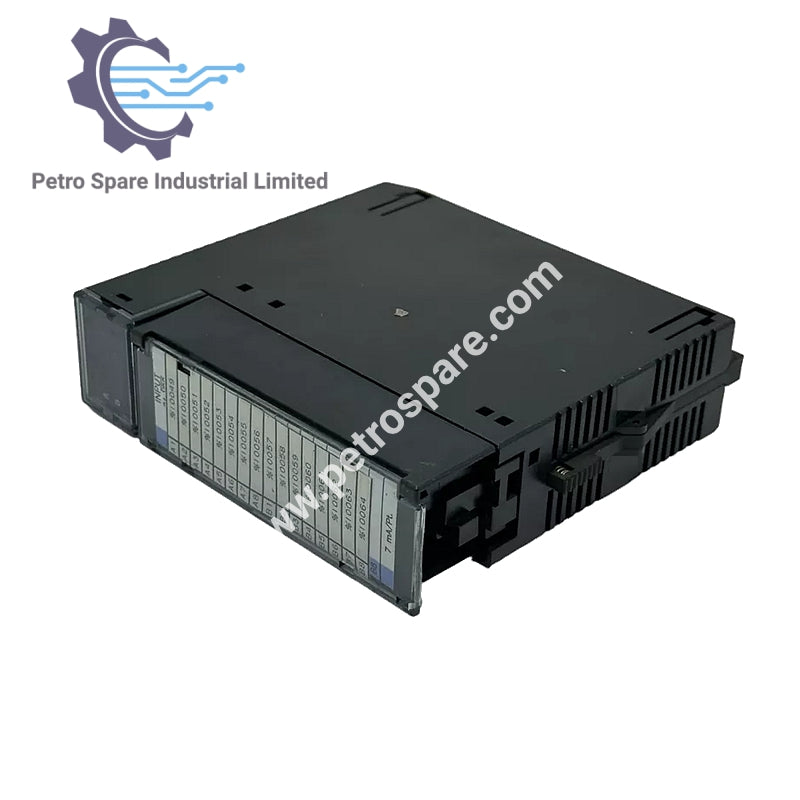

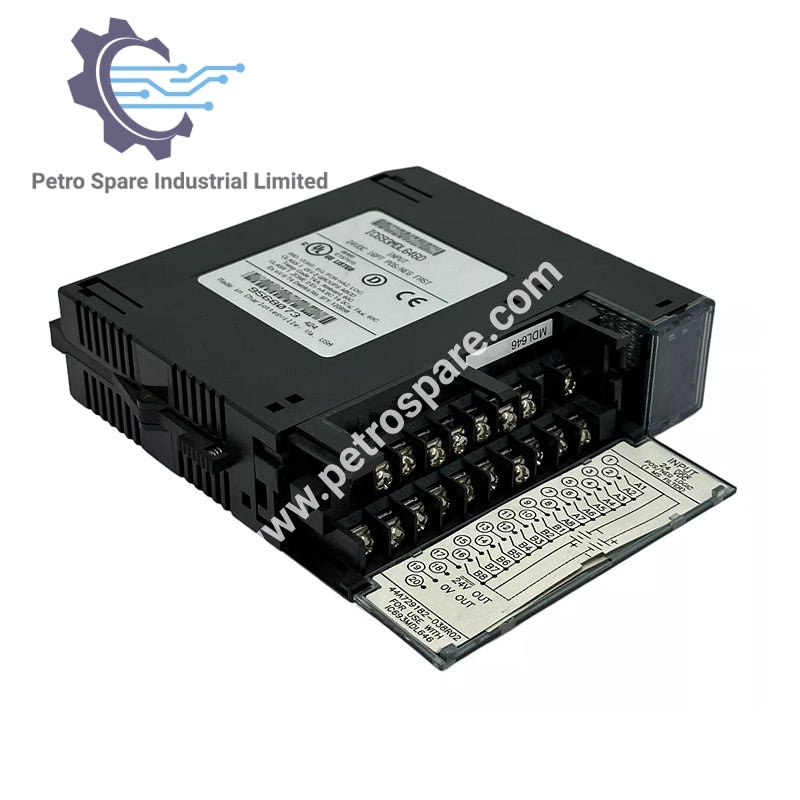

ماژول ورودی گسسته سری 90-30 IC693MDL646 دارای 16 کانال است که از بازه ورودی 0-30 VDC و پیکربندی‌های منطق مثبت/منفی پشتیبانی می‌کند.

الکتریکی

• دامنه ولتاژ: 0-30 ولت DC
• ولتاژ اسمی: 24 ولت DC
• جریان ورودی: 7 mA به ازای هر کانال
• ولتاژ حالت روشن: 11.5-30 VDC
• ولتاژ حالت خاموش: 0-5 VDC
• جریان حالت روشن: 3.2 mA
• جریان حالت خاموش: 1.1 mA
• زمان پاسخ: 1 میلی‌ثانیه (روشن و خاموش)

پیکربندی

• کانال‌ها: 16
• سیم‌کشی: منطق مثبت / منفی
• ایزولاسیون: 1500 VDC (از میدان به سمت منطق)

قدرت

• قدرت بک‌پلن:
  • 80 mA @ 5VDC
  • 125 mA @ 24VDC
• ورودی‌ها: 16 (یک گروه، مشترک)

---
