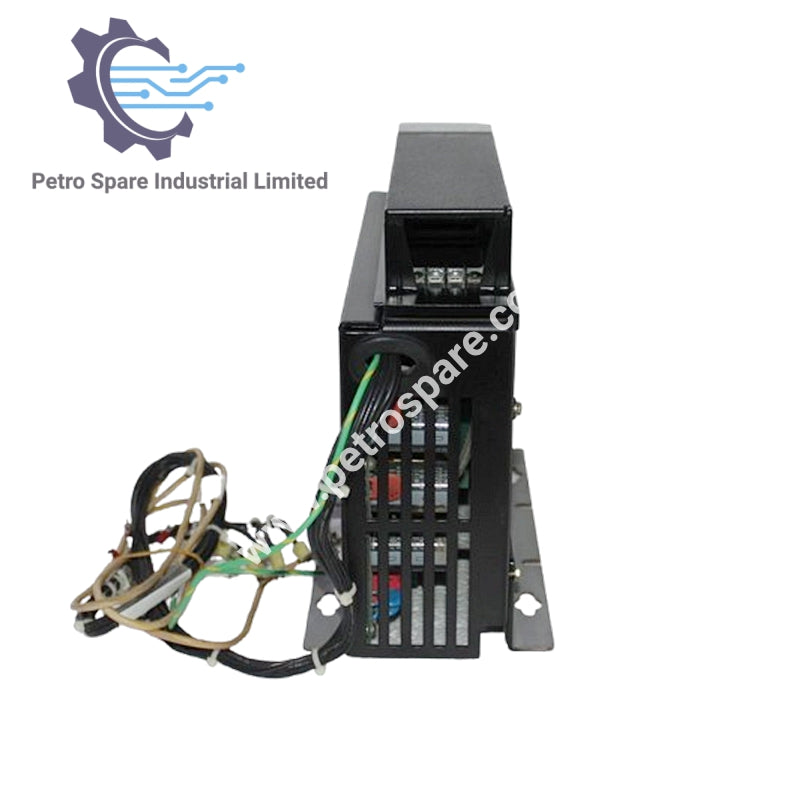

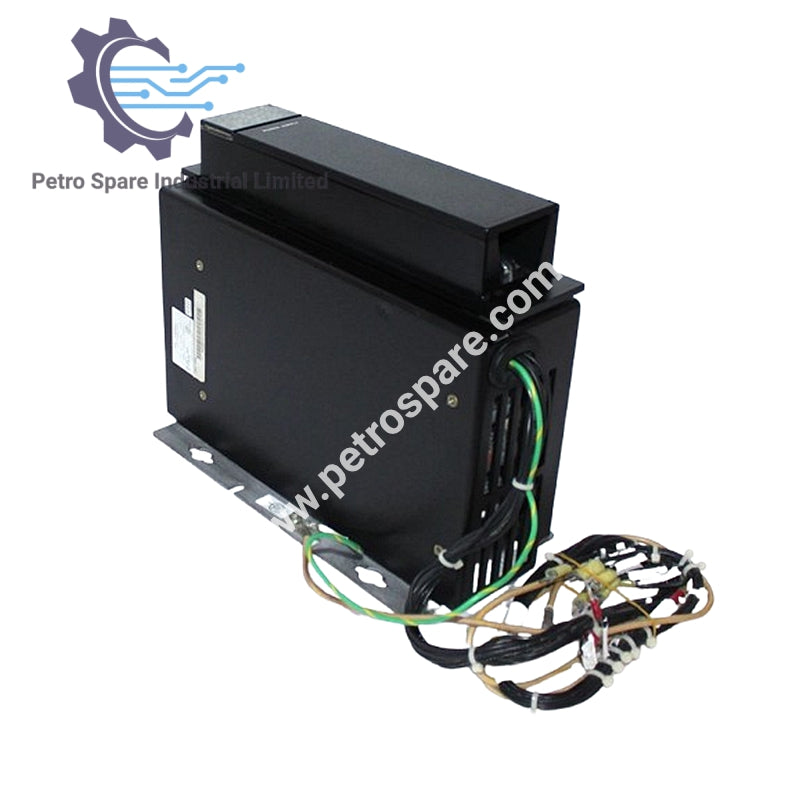

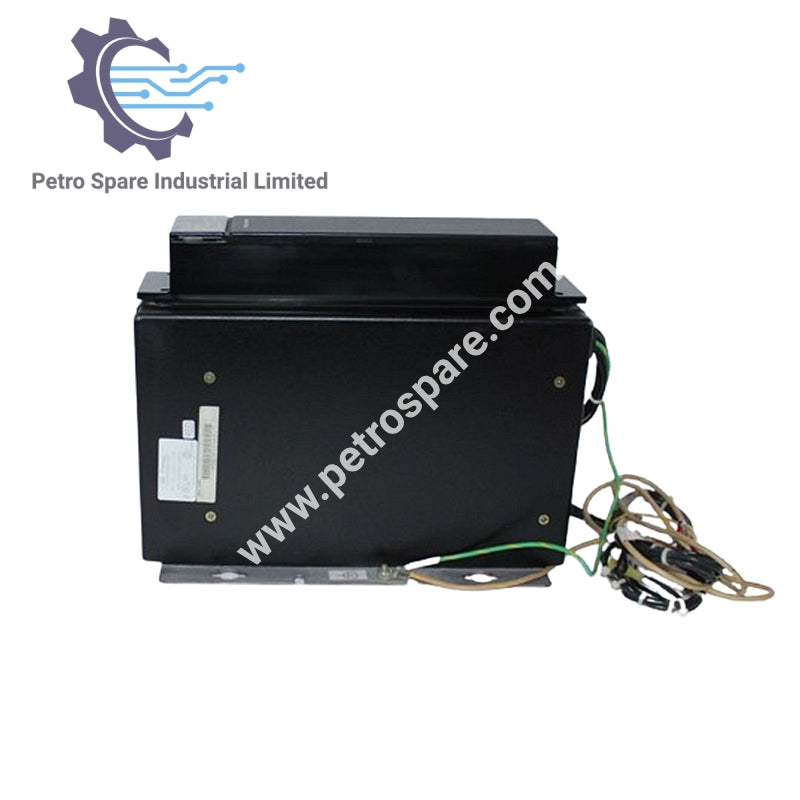

IC697PWR722

بررسی اجمالی

IC697PWR722 یک ماژول منبع تغذیه 24 ولت DC از GE Fanuc است که خروجی‌های تنظیم شده و محدودیت‌های حفاظتی برای سیستم‌های کنترل صنعتی فراهم می‌کند.

اطلاعات کلی

• شماره قطعه: IC697PWR722

• سازنده: GE Fanuc

• نوع: ماژول منبع تغذیه 24 ولت DC

• حداکثر توان: ورودی 156 وات، خروجی 90 وات

مشخصات ورودی

• ولتاژ اسمی: 24 ولت DC

• دامنه: 21–32 ولت DC

• حداکثر توان: 156 وات در بار کامل

• انرژی جریان هجومی: 22 ژول در ورودی 32 ولت DC

مشخصات خروجی

• توان کل: ≤ 90 وات

• +5 ولت DC: 5.02–5.12 ولت DC، حداکثر 16.5 آمپر

• +12 ولت DC: 11.58–12.42 ولت DC، حداکثر 1.5 آمپر

• –12 ولت DC: –11.4 تا –12.6 ولت DC، حداکثر 1.0 آمپر

محدودیت‌های حفاظتی

• ولتاژ بیش از حد: 6.1–7.0 ولت DC

• جریان بیش از حد:

• +5 ولت DC: حداکثر 26 آمپر

• +12 ولت DC: حداکثر 4 آمپر

• –12 ولت DC: حداکثر 2 آمپر

• زمان نگهداری: ≥ 10 میلی‌ثانیه پس از قطع ورودی DC

شرایط محیطی

• دمای کاری: 0 تا 60 درجه سانتی‌گراد (32 تا 140 درجه فارنهایت)

• دمای ذخیره‌سازی: –40 تا 85 درجه سانتی‌گراد (–40 تا 185 درجه فارنهایت)

• رطوبت: 5–95٪ بدون تراکم

• لرزش: 3.5 میلی‌متر (5–9 هرتز)، 1.0 G (9–150 هرتز)

• شوک: 15 g به مدت 11 میلی‌ثانیه

---
