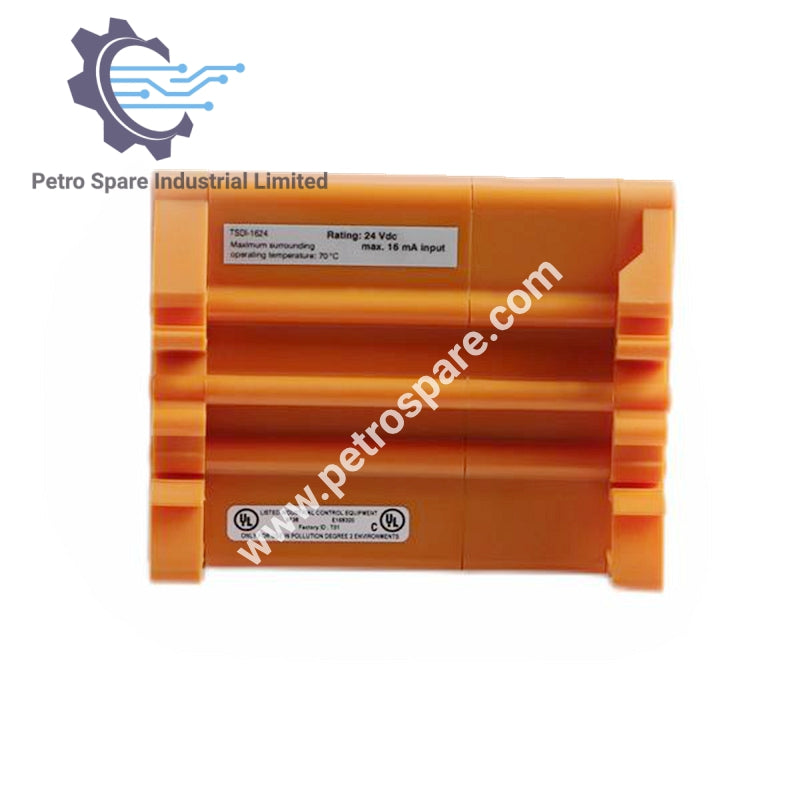

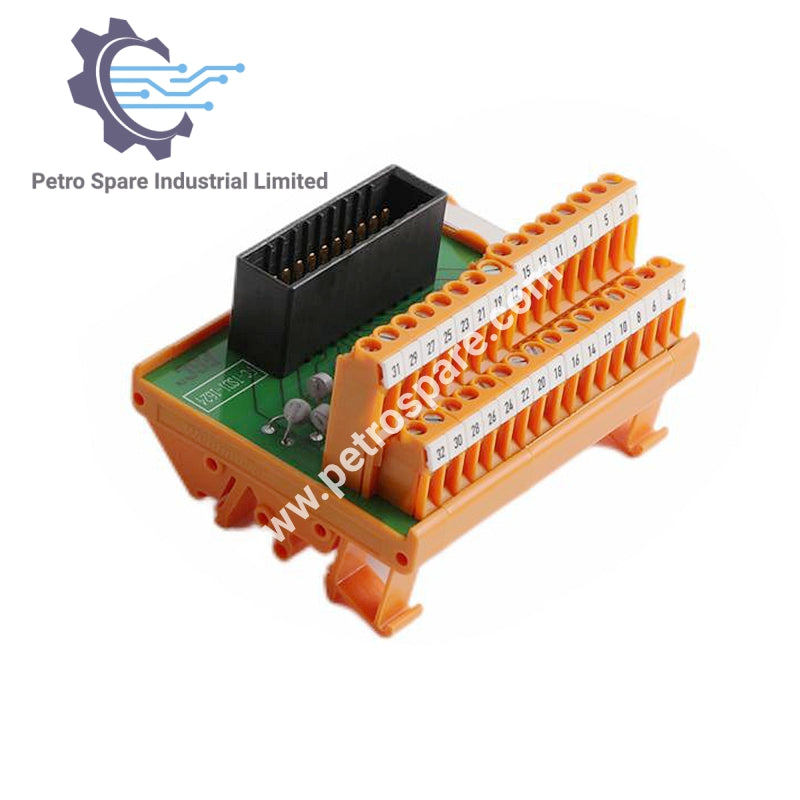

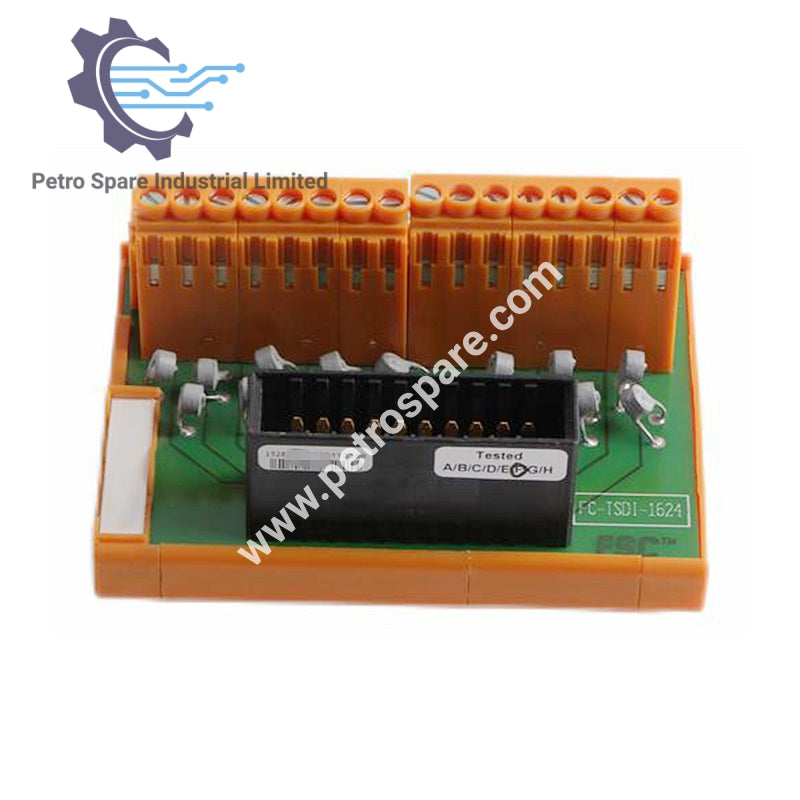

FC-TSDI-1624

بررسی اجمالی

• مدل: FC-TSDI-1624
• برند: Honeywell
• نوع: مجموعه ترمینال ورودی دیجیتال میدانی
• کانال‌ها: 16

مشخصات الکتریکی و ورودی

• ولتاژ ورودی: 24 ولت DC، –15% تا +30%
• جریان ورودی: ≤ 15 میلی‌آمپر در 24 ولت DC (با جفت افزونه ماژول‌های SDI-1624 به عنوان بار)
• مقاومت PTC: 260 اهم ±25% در 25 درجه سانتی‌گراد
• جریان PTC: معمولاً 45 میلی‌آمپر ±35% در 24 ولت DC

ابعاد فیزیکی و نصب

• ابعاد ماژول: 90 × 70 × 58 میلی‌متر (طول × عرض × ارتفاع)
• ریل‌های نصب: TS32 / TS35 × 7.5
• طول ریل: 91 میلی‌متر (3.58 اینچ)

جزئیات ترمینیشن

• ترمینال‌های پیچ:
  • حداکثر قطر سیم: 2.5 میلی‌متر مربع (AWG 14)
  • طول نوار: 7 میلی‌متر (0.28 اینچ)
  • گشتاور سفت کردن: 0.5 نیوتن‌متر (0.37 فوت-پوند)

---
