TSXETY100

نمای کلی محصول

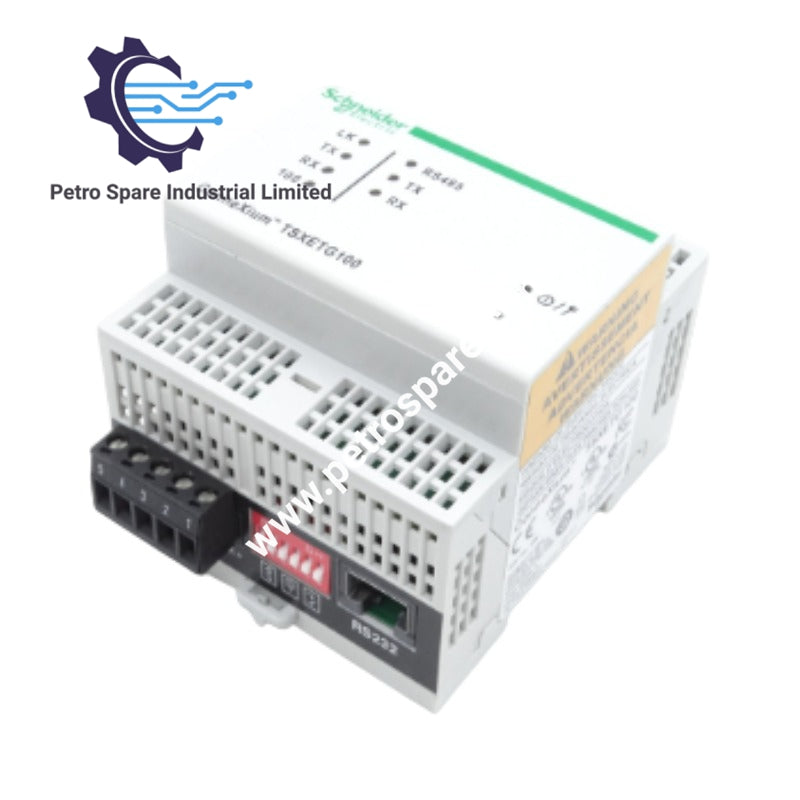

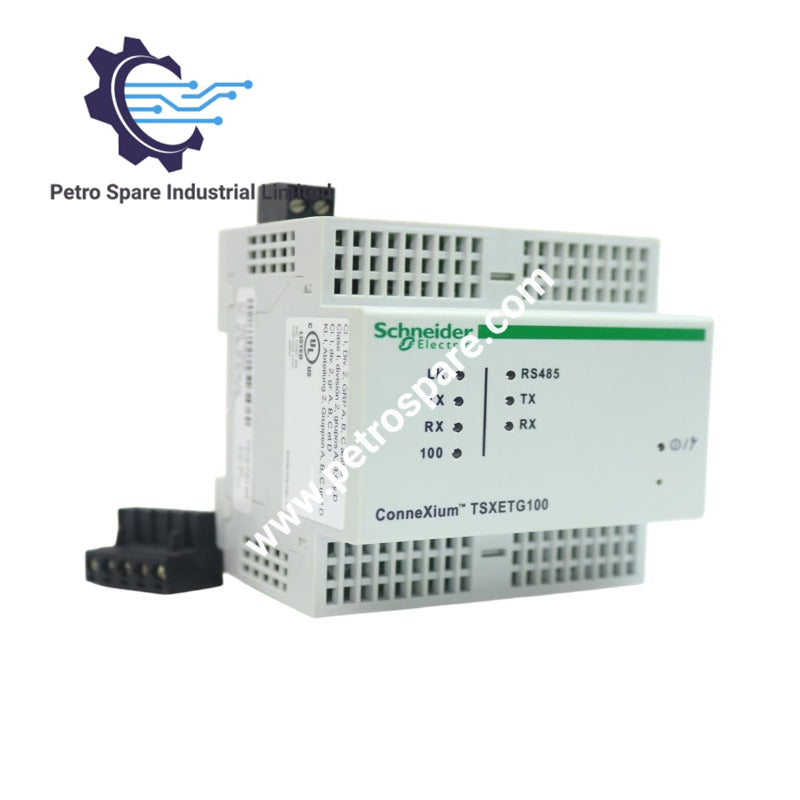

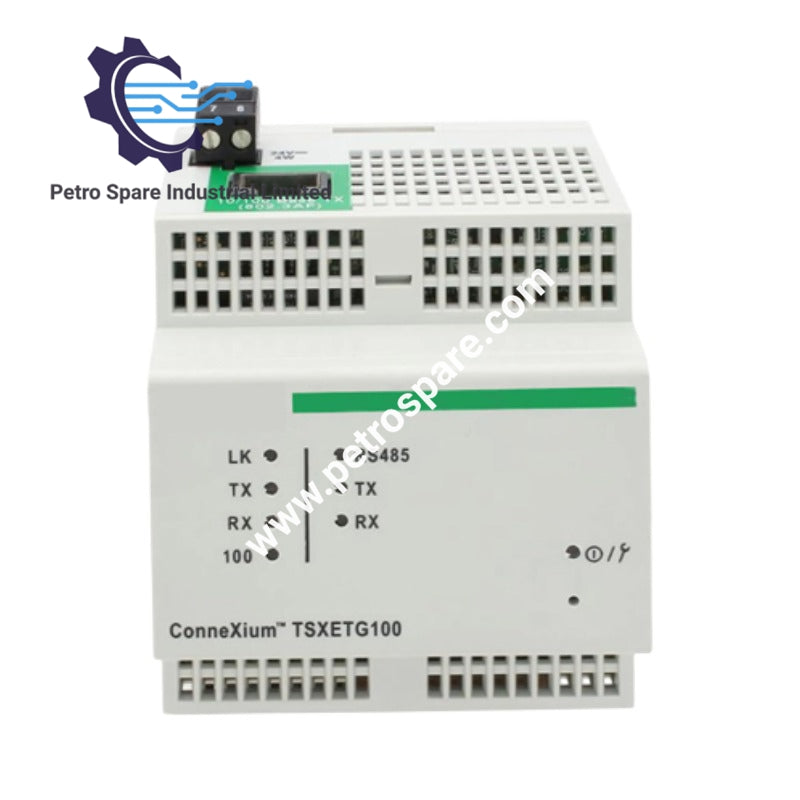

TSXETG100 یک دروازه/روتر اترنت Modbus از سری ConneXium است که برای فراهم کردن ارتباط شفاف بین شبکه‌های اترنت Modbus TCP/IP و دستگاه‌های سریال Modbus طراحی شده است.

مشخصات فنی

• نوع محصول یا قطعه: دروازه/روتر اترنت Modbus
• سری محصول: ConneXium
• مفهوم: Transparent Ready
• کلاس وب سرور: کلاس B10
• ولتاژ تغذیه نامی [Us]: 24 ولت DC

• رابط اترنت یکپارچه: RJ45 10/100 Mbps (10BASE-T/100BASE-TX)، 1 جفت سیم تابیده
• رابط‌های ارتباط سریال: RS485 Modbus RTU/ASCII از طریق ترمینال بلوک قابل جدا شدن 5 سیمه، پیکربندی با میکروسوئیچ، RS232 از طریق RJ45
• سرعت لینک سریال: تا 57.6 کیلوبیت بر ثانیه (RS485)، 38.4 کیلوبیت بر ثانیه (RS232)
• حداکثر دستگاه‌های متصل: تا 32 دستگاه سریال Modbus

• خدمات شبکه: پشتیبانی از عامل SNMP، پروتکل BOOTP، کلاینت FDR
• خدمات وب: صفحات وب تشخیصی پیش‌تعریف شده برای لینک‌های اترنت و Modbus، دسترسی به رجیستر و نظارت بر فهرست دستگاه‌ها
• عملکردهای امنیتی: فایروال فیلتر IP و حفاظت با رمز عبور

• سیگنال‌دهی: 3 LED برای ارتباط سریال (RS485، RX، TX)، 4 LED برای وضعیت اترنت (LK، RX، TX، 100)
• نوع نصب: نصب روی ریل DIN متقارن
• ابعاد: عرض 72 میلی‌متر، ارتفاع 81 میلی‌متر، عمق 76 میلی‌متر
• استاندارد: مطابق با CE

---
