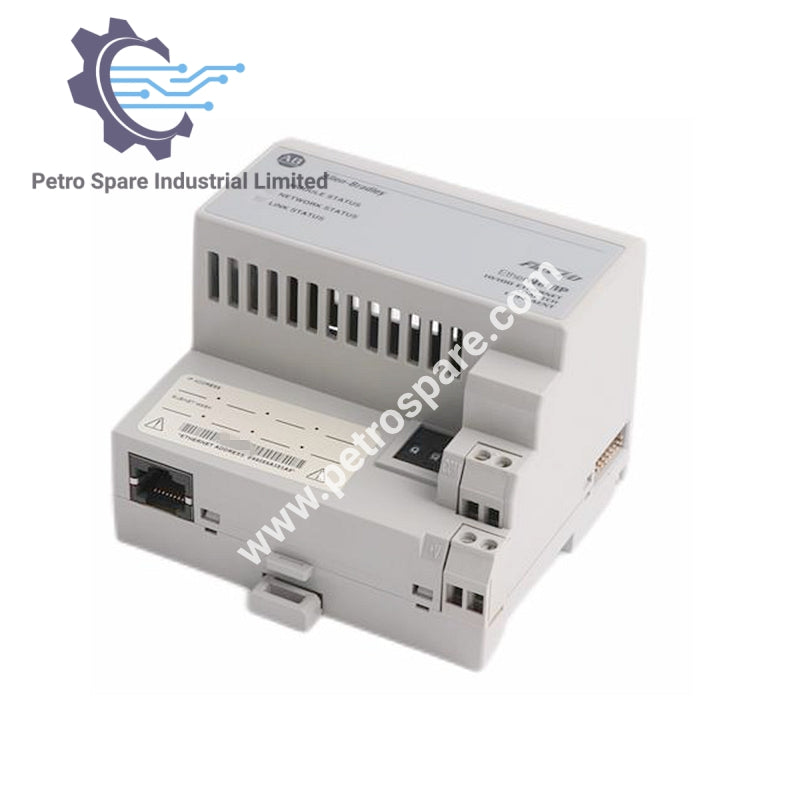

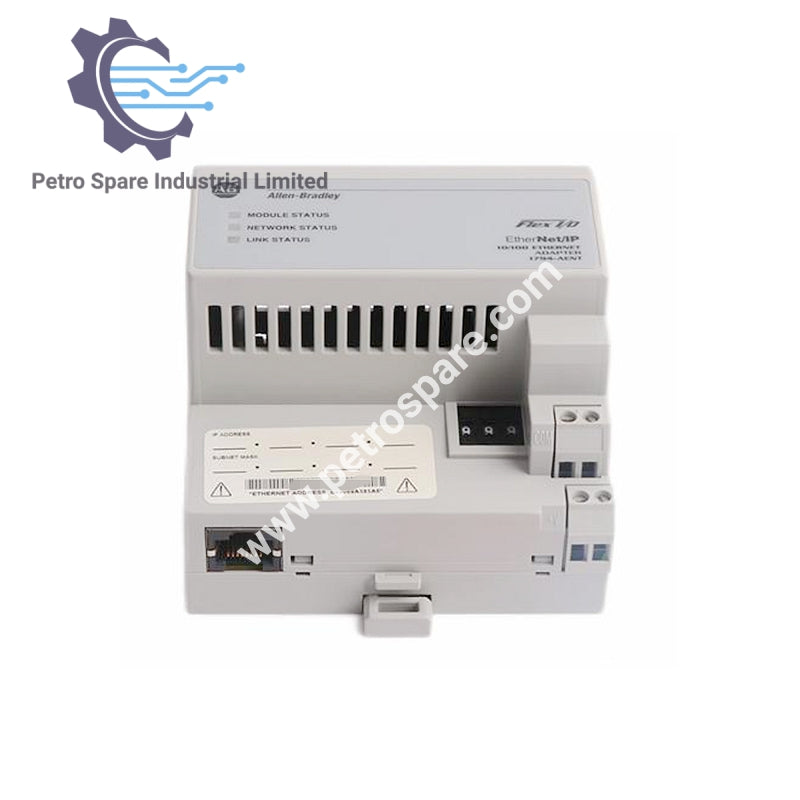

1794-AENT

بررسی اجمالی

• مدل: 1794-AENT

• برند: Allen-Bradley

• نوع ماژول: ماژول آداپتور اترنت

• نوع محصول: آداپتور Flex I/O Ethernet/IP

• ظرفیت ورودی/خروجی: 8 ماژول

مشخصات

• ولتاژ ورودی اسمی: ۲۴ ولت DC

• دامنه ولتاژ ورودی: 19.2 - 31.2 ولت DC

• مصرف توان: حداکثر 550 میلی‌آمپر در 24 ولت DC

• تلفات توان: حداکثر 7.3 وات در 19.2 ولت DC

• تلفات حرارتی: 24.9 BTU/hr در 19.2 ولت DC

• جریان Flexbus: حداکثر 640 میلی‌آمپر

• ولتاژ ایزولاسیون: 50 ولت (مداوم)

ارتباطات و اتصال‌پذیری

• پورت ارتباطی: 1 عدد RJ45

• پروتکل پشتیبانی شده: Ethernet I/P

• سرعت انتقال داده: 10/100 مگابیت بر ثانیه

• توپولوژی‌های پشتیبانی شده: خطی

• کابل اترنت: RJ45 Cat.5

شرایط محیطی

• دمای عملیاتی: 0 تا 55 درجه سانتی‌گراد (32 تا 131 درجه فارنهایت)

• دمای نگهداری: منفی ۴۰ تا ۸۵ درجه سانتی‌گراد (منفی ۴۰ تا ۱۸۵ درجه فارنهایت)

• لرزش: 5 g در 10-500 هرتز (مطابق IEC 68-2-6)

• شوک عملیاتی: شتاب اوج 30 g، عرض پالس 11(+1) میلی‌ثانیه

نصب

• نصب: ریل DIN

• سایز سیم: سیم مسی رشته‌ای 0.34 تا 2.5 میلی‌متر مربع (22 تا 12 AWG)، با درجه حرارت 75 درجه سانتی‌گراد (167 درجه فارنهایت) یا بالاتر

• رتبه‌بندی نوع محفظه: هیچ‌کدام (سبک باز)

شاخص‌ها

• وضعیت ماژول

• وضعیت شبکه

• وضعیت لینک

---
