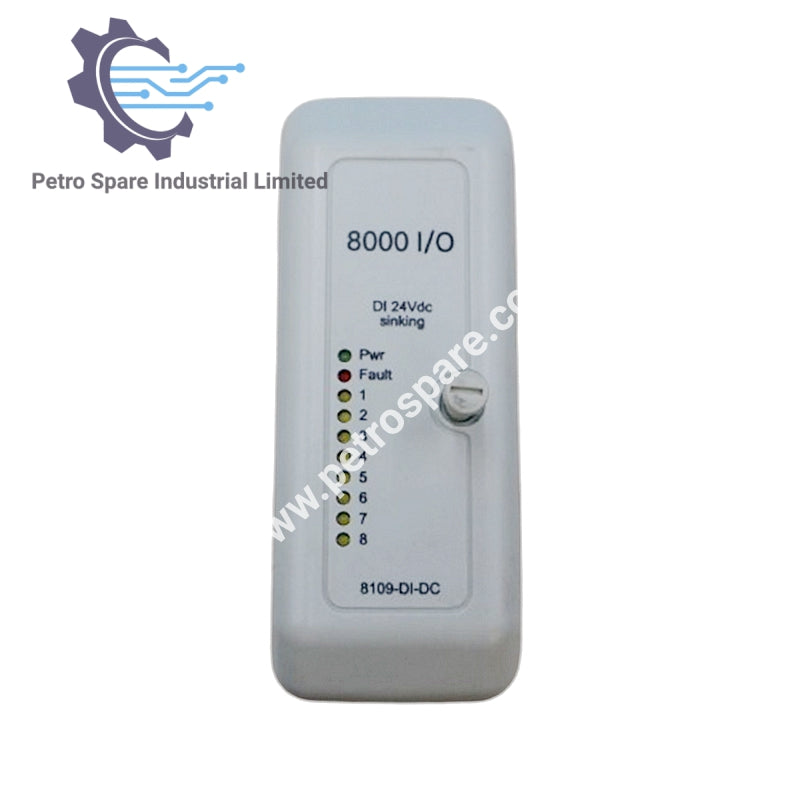

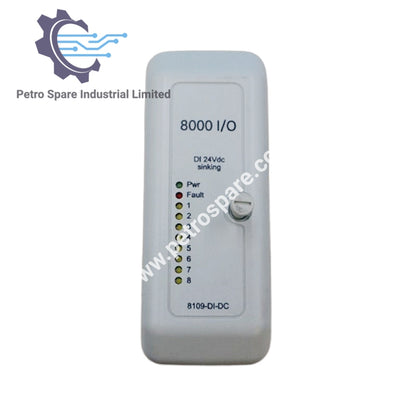

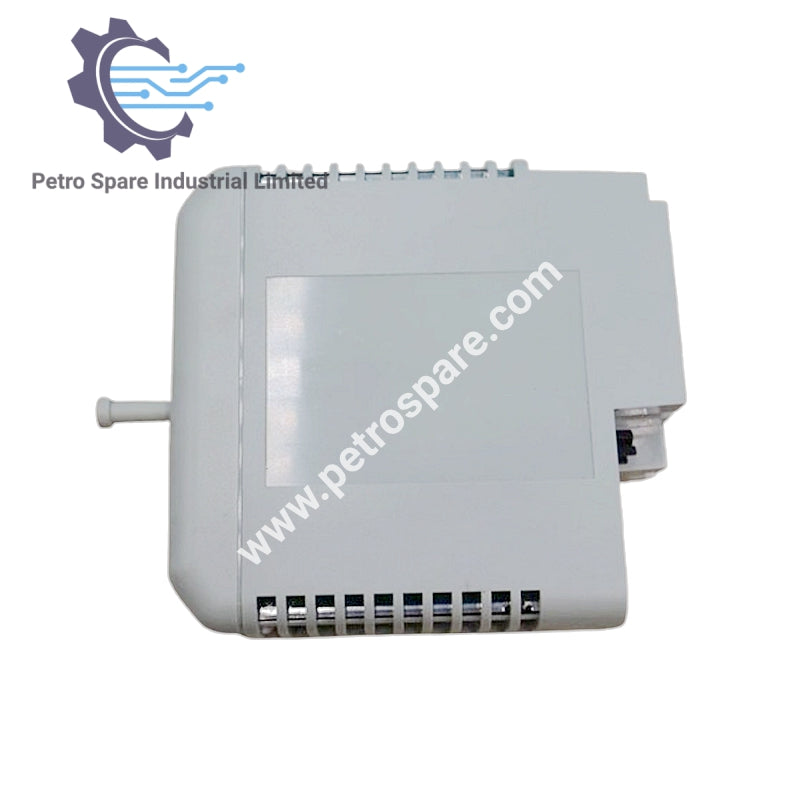

8109-DI-DC

بررسی اجمالی

MTL 8109-DI-DC یک ماژول ورودی گسسته 8 کاناله برای کاربردهای ایزوله شده 24 ولت DC با جریان کششی است که برای دریافت سیگنال دیجیتال با سرعت بالا طراحی شده است.

مشخصات ورودی

• تعداد کانال‌ها: 8

• ولتاژ خاموش: < 3.2 ولت DC

• ولتاژ روشن: > 11 ولت DC

• جریان تر شدن: 6.3 میلی‌آمپر (اسمی) @ 24 ولت DC

• حداقل عرض پالس: 3 میلی‌ثانیه

• حداکثر فرکانس سوئیچینگ (بدون فیلتر): 200 هرتز

• حداکثر ولتاژ ورودی: 30 V DC

• حداکثر ولتاژ معکوس: -25 V DC

پارامترهای قابل تنظیم

• فیلتر ورودی: سریع، کند، یا تعریف‌شده توسط کاربر (0–512 ms در گام‌های 2 ms)

• ورودی‌های قفل: فعال / غیرفعال

• قطبیت قفل: قفل در بالا / قفل در پایین

• شمارش پالس: فعال / غیرفعال

زمان پاسخ

• پاسخ ورودی/خروجی: ≤ 3 ms (از رویداد میدان تا در دسترس بودن داده Railbus)

رتبه‌بندی‌های ایمنی

• سیم‌کشی میدان غیرقابل اشتعال FM (برای هر کانال):

  • Vmax: 30 V

  • Imax: 100 mA

  • Ci: 0 μF

  • Li: 0 mH

منبع تغذیه

• جریان Railbus (12 V):

  • معمولی: 35 mA

  • حداکثر: 55 mA

• قدرت میدان باس‌شده: لازم نیست

مشخصات مکانیکی

• کد کلید ماژول: B2

• عرض ماژول: 42 mm

• وزن: 170 g

---
