DS200TCDAH1BJE

مروری بر محصول

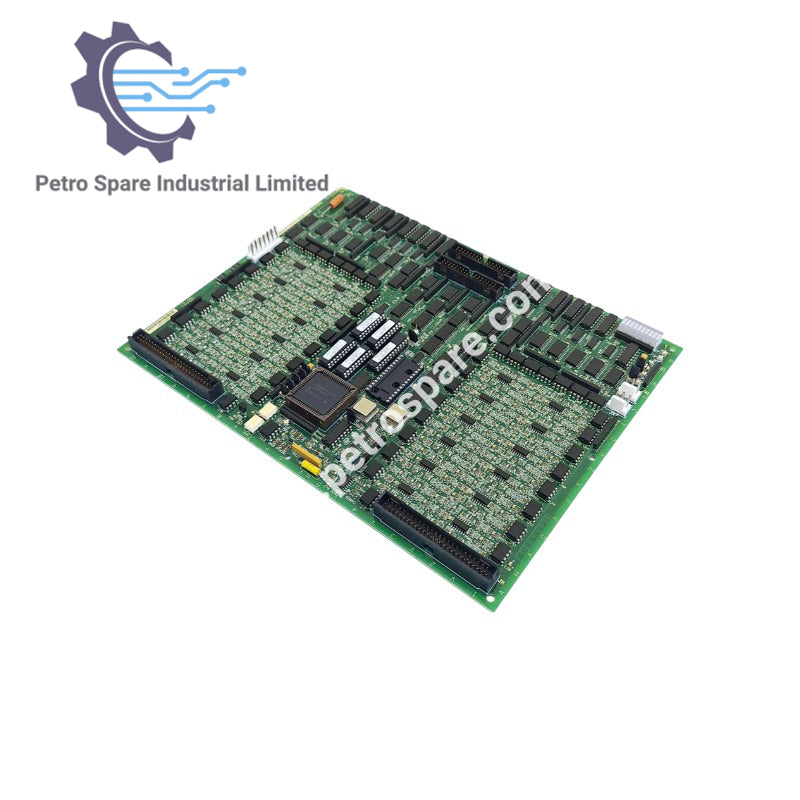

DS200TCDAH1BJE یک برد ورودی/خروجی دیجیتال در سیستم کنترل توربین Mark V Speedtronic شرکت جنرال الکتریک است.

ویژگی‌های سخت‌افزاری

• ۸ جامپر
• ۱ LED در کنار برد (شناسه: CR9) – سبز هنگام روشن بودن
• ۱ بلوک شامل ۱۰ LED
• ۲ کانکتور ۳ پین
• ۲ کانکتور ۵۰ پین

نمایش وضعیت LED (CR9)

• سبز روشن: برد برق دریافت می‌کند
• در حال چشمک زدن: پردازش روی برد در حال انجام است
• خاموش: برد برق دریافت نمی‌کند یا به ولتاژ پاسخ نمی‌دهد
• قابل مشاهده از پنجره در کابینت رک هنگام نصب برد

کانکتورها

• کانکتور توزیع برق برد JP TCPS
• کانکتور سوکت JQR برد JQ DTBA
• کانکتور سوکت JRR برد JR DTBB
• کانکتور سیگنال‌های خروجی تماس برد JO1 TCRA
• کانکتور سیگنال‌های خروجی تماس برد JO2 TCRA
• کانکتورهای سیگنال‌های IONET زنجیره‌ای برد JX1 و JX2 TCDA

---
