DPM200

بررسی اجمالی

DPM200 یک ماژول Bachmann PROFIBUS DP Master است که برای ارتباط صنعتی قابل اعتماد و کنترل فرایند طراحی شده است.

قابلیت‌ها

• نوع PROFIBUS: DP Master

• حداکثر مسترها به ازای هر کنترلر: 3 (کنترلر M1)

• حداکثر اسلیوها: 32 بدون تکرارکننده، 125 با تکرارکننده

• استاندارد PROFIBUS: V0

• طول داده به ازای هر اسلیو: 732 بایت

Process Image & Firmware

• اندازه تصویر فرایند: 8 کیلوبایت × 16 DPM

• به‌روزرسانی فریم‌ور: از طریق SolutionCenter

Interface & Communication

• نرخ انتقال: 9.6 کیلوبود تا 12 مگابود

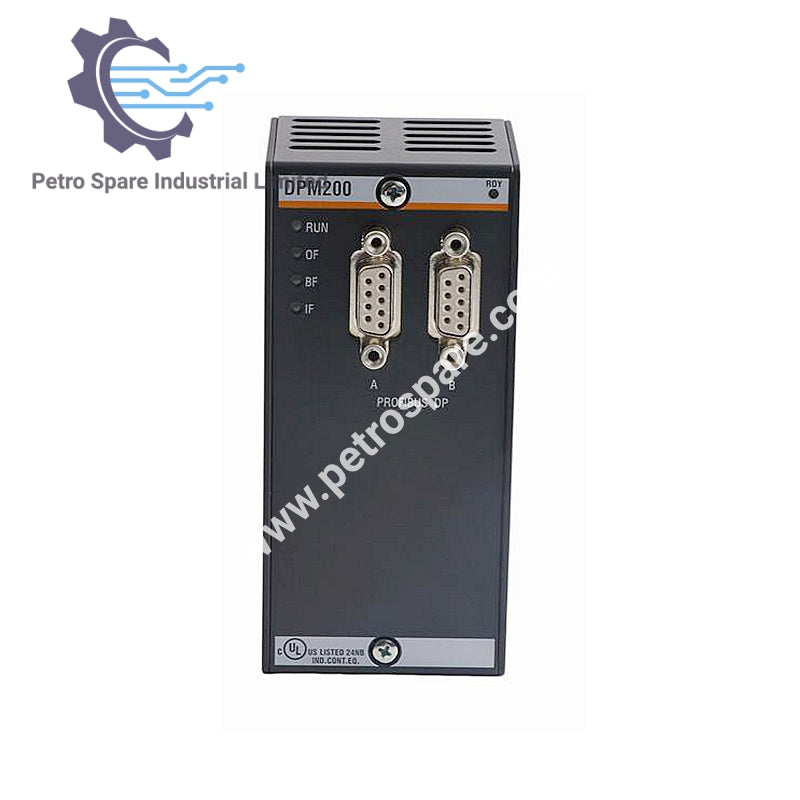

• اتصال: 2 × کانکتور D-Sub ماده 9 پین

• تخصیص پین: مطابق با EN 50170

• سطح سیگنال: استاندارد RS485

• ایزولاسیون گالوانیک: 500 ولت

نیازهای توان

• مصرف فعلی: 400 میلی‌آمپر @ 5 ولت DC

---
