DO01

بررسی اجمالی

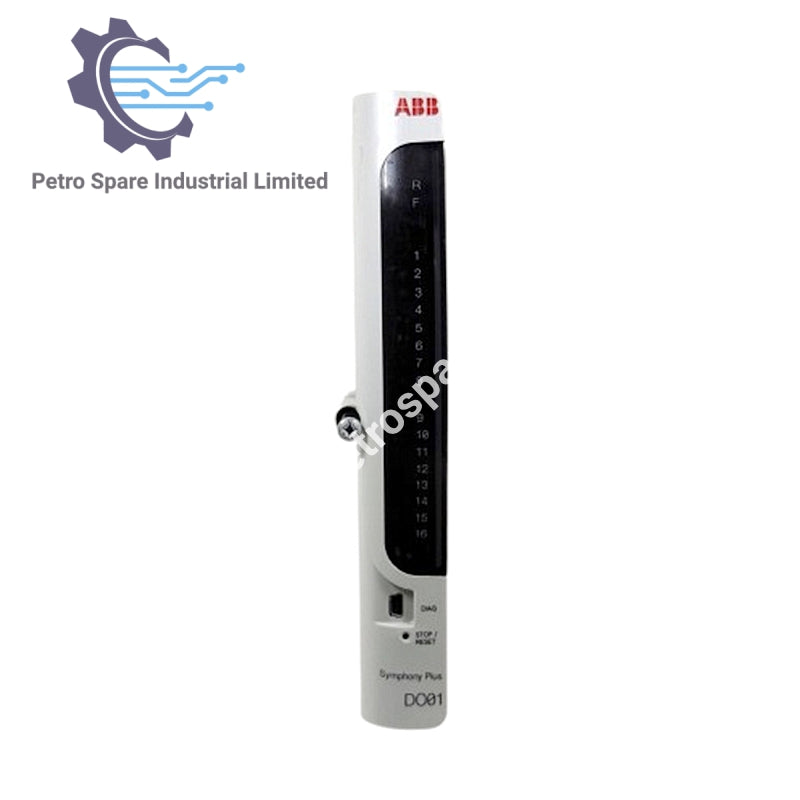

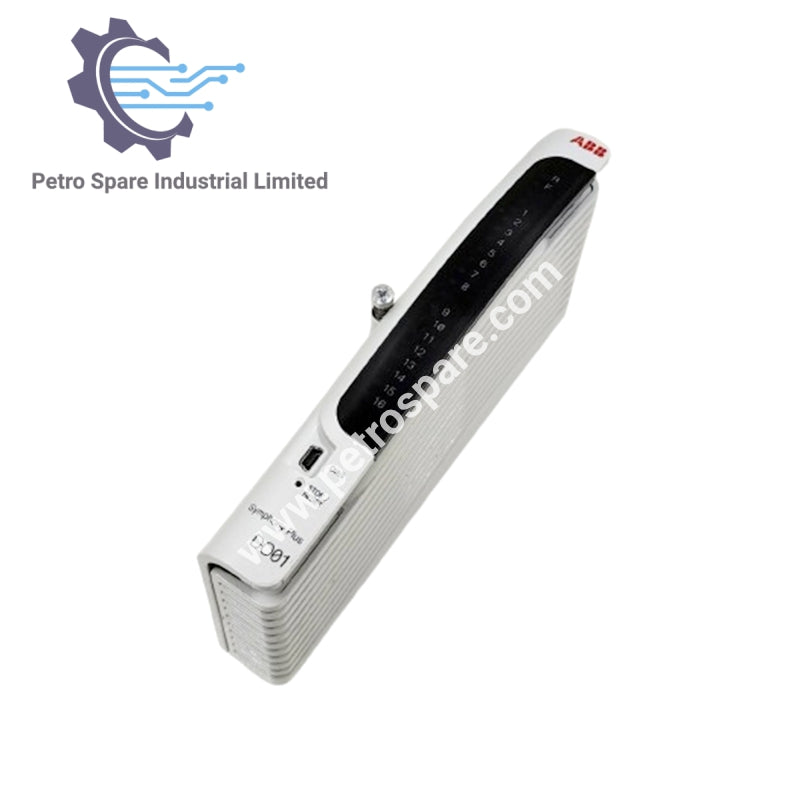

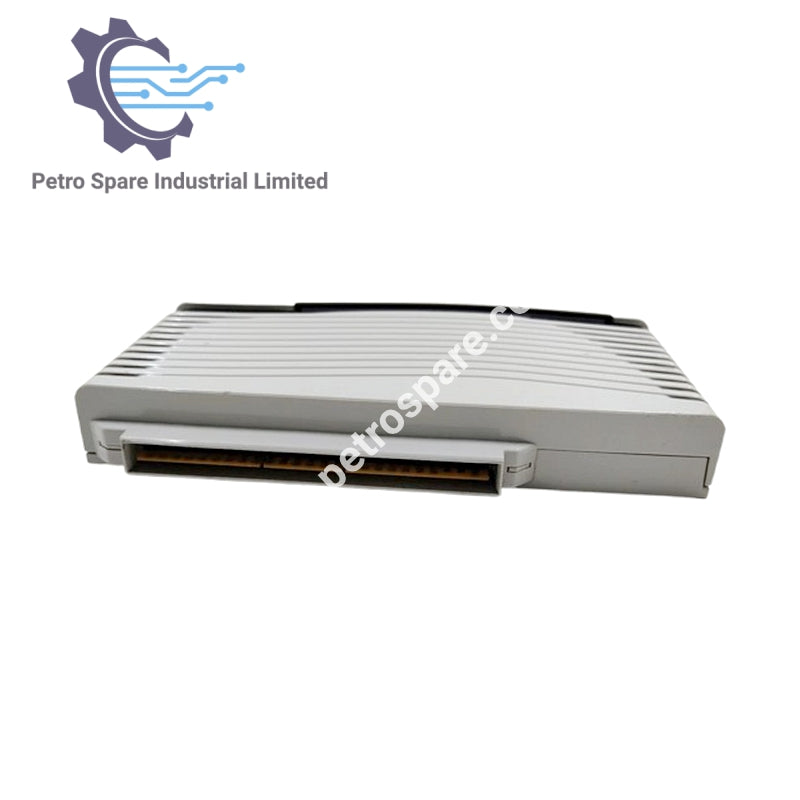

DO01 یک ماژول خروجی دیجیتال سری SD شرکت ABB است که برای کنترل قابل اعتماد دستگاه‌های میدانی با ایزولاسیون گالوانیکی و عملکرد مقاوم طراحی شده است.

اطلاعات کلی

• شماره مقاله: DO01

• نوع: خروجی دیجیتال

• وضعیت چرخه عمر: فعال

• تعداد کانال‌ها: 16

• نوع سیگنال: DO

• HART: خیر

• SOE: خیر

• پشتیبانی: خیر

• فرم فاکتور: استاندارد (190 میلی‌متر)

• نصب: ردیف افقی یا ستون عمودی

• MTBF: 387,896 ساعت (طبق MIL-HDBK-217-FN2)

• MTTR: 1 ساعت

مشخصات الکتریکی

• نیازهای توان ماژول: 24 VDC ± 10%، 65 میلی‌آمپر معمولی، 73 میلی‌آمپر حداکثر

• اتصال توان ماژول: POWER TB روی cHBX01L یا VBX01T

• توان ورودی/خروجی میدانی: تا 250 میلی‌آمپر به ازای هر کانال در 24–48 VDC ±10%

• حداکثر جریان خروجی دیجیتال: 250 میلی‌آمپر در 24–48 VDC

• دسته‌بندی اضافه ولتاژ: دسته I (EN 61010-1)

• حداکثر طول کابل میدانی: 600 متر (1968 فوت)

• ایزولاسیون سیگنال میدانی تا منطق: گالوانیکی ایزوله شده، 1500 ولت تا 1 دقیقه

• ایزولاسیون کانال: ایزوله شده به صورت جداگانه CH به CH، 1500 ولت تا 1 دقیقه

ابعاد

• عرض: 27 میلی‌متر

• عمق: 106 میلی‌متر

• ارتفاع: 190 میلی‌متر

• وزن: 228 گرم

---
