1771-IQ16

مروری بر محصول

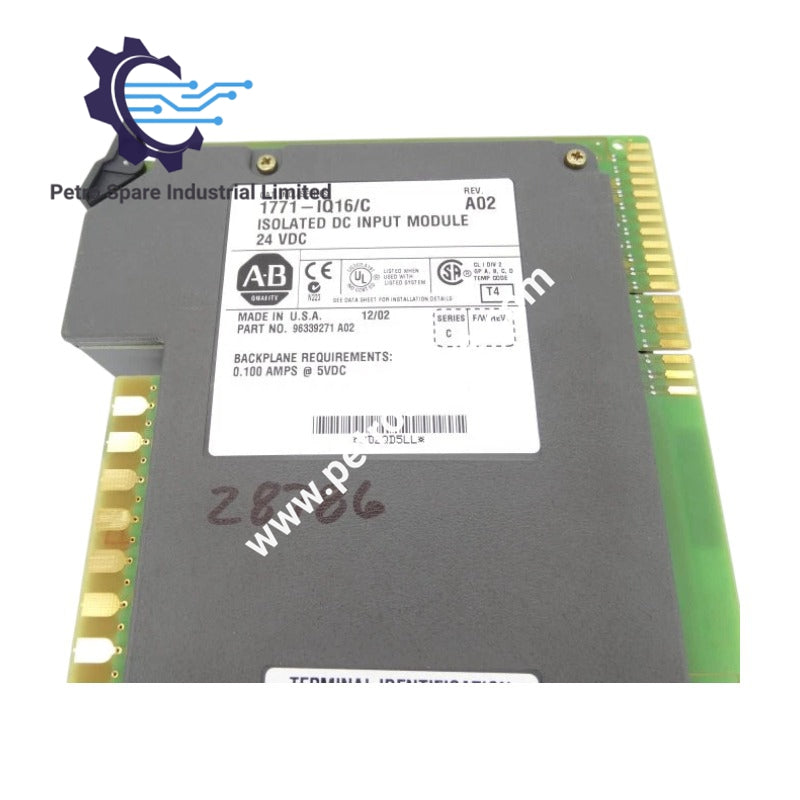

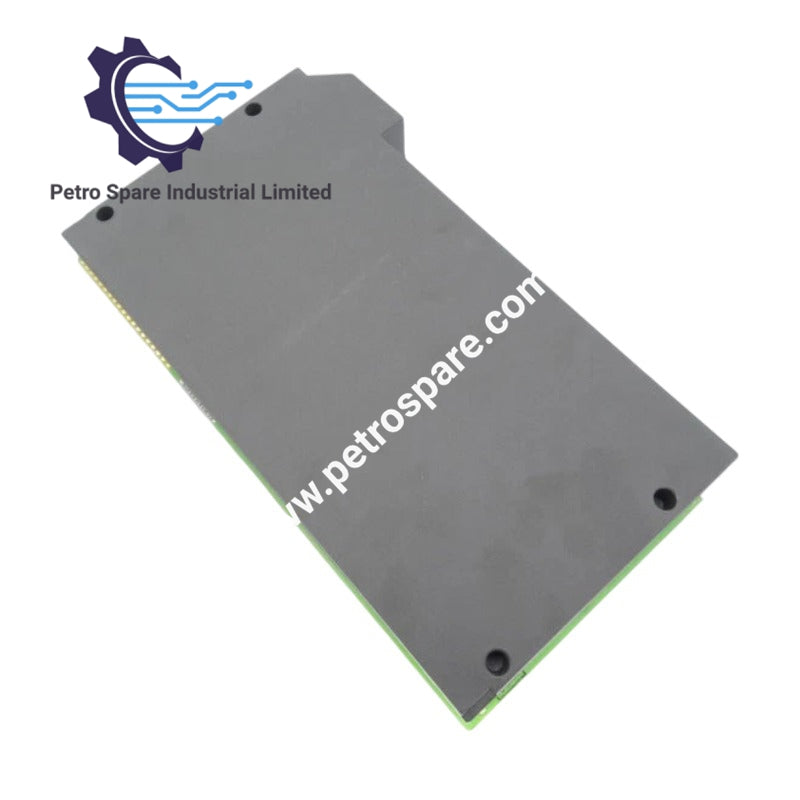

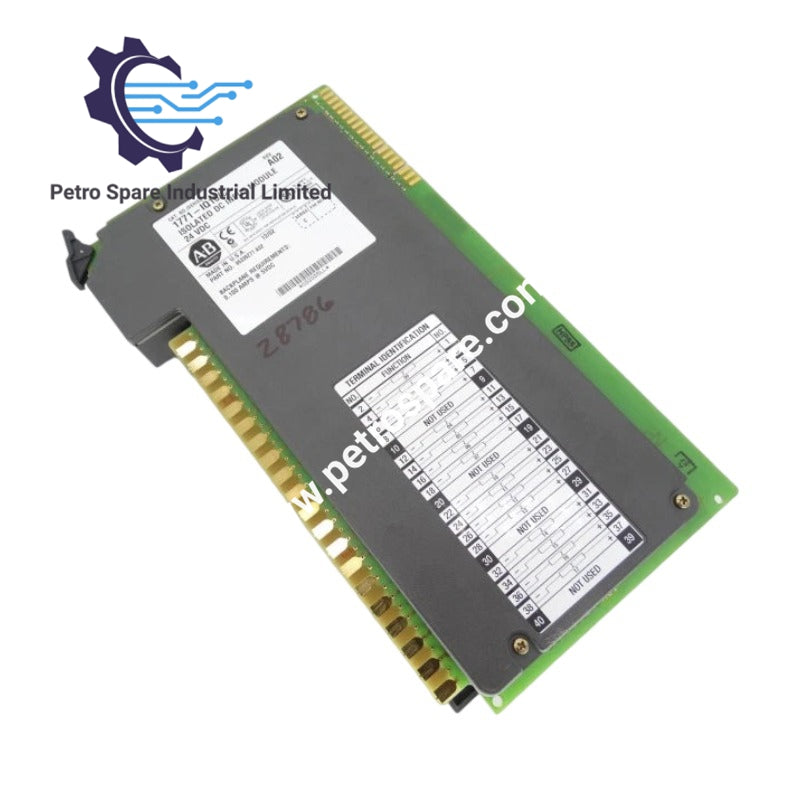

ماژول ورودی گسسته ایزوله 1771-IQ16 از شرکت Allen-Bradley، از بولتن محصول 1771 می‌باشد.

مشخصات فنی

• تعداد ورودی‌ها: 16 ورودی
• دامنه ولتاژ کاری: 10 تا 32 ولت DC
• زمان تأخیر ورودی، از خاموش به روشن: 0.57 میلی‌ثانیه
• زمان تأخیر ورودی، از روشن به خاموش: 0، 0.57، 9 و 18 میلی‌ثانیه
• توان مصرفی: 15.0 وات (حداکثر)، 0.5 وات (حداقل)
• تلفات حرارتی: 51.0 BTU/ساعت (حداکثر)، 1.7 BTU/ساعت (حداقل)
• جریان بک‌پلین در 24 ولت: 100 میلی‌آمپر
• شاسی‌های سازگار: از 1771-A1B تا 1771-A4B
• کلیدگذاری: بین 22 و 24؛ بین 30 و 32
• بازوی سیم‌کشی میدانی: شماره کاتالوگ 1771-WN
• گشتاور پیچ بازوی سیم‌کشی: 9 اینچ-پوند
• دسته‌بندی ولتاژ: 10-60 ولت DC، بار منبع یا مصرف‌کننده
• ولتاژ کاری DC: 10-32 ولت
• حداکثر جریان خاموش DC: 2.0 میلی‌آمپر
• تاخیر سیگنال معمولی DC: چهار زمان فیلتر: 0، 1، 9 و 18 میلی‌ثانیه
• بازوی سیم‌کشی: 1771-WH
• تاخیر سیگنال معمولی AC (روشن): 35 ± 10 میلی‌ثانیه
• تاخیر سیگنال معمولی DC (روشن): 10 میلی‌ثانیه
• تاخیر سیگنال معمولی AC (خاموش): 45 ± 15 میلی‌ثانیه
• تاخیر سیگنال معمولی DC (خاموش): 50 میلی‌ثانیه
• نصب: قابل نصب روی رک
