5464-643

بررسی اجمالی

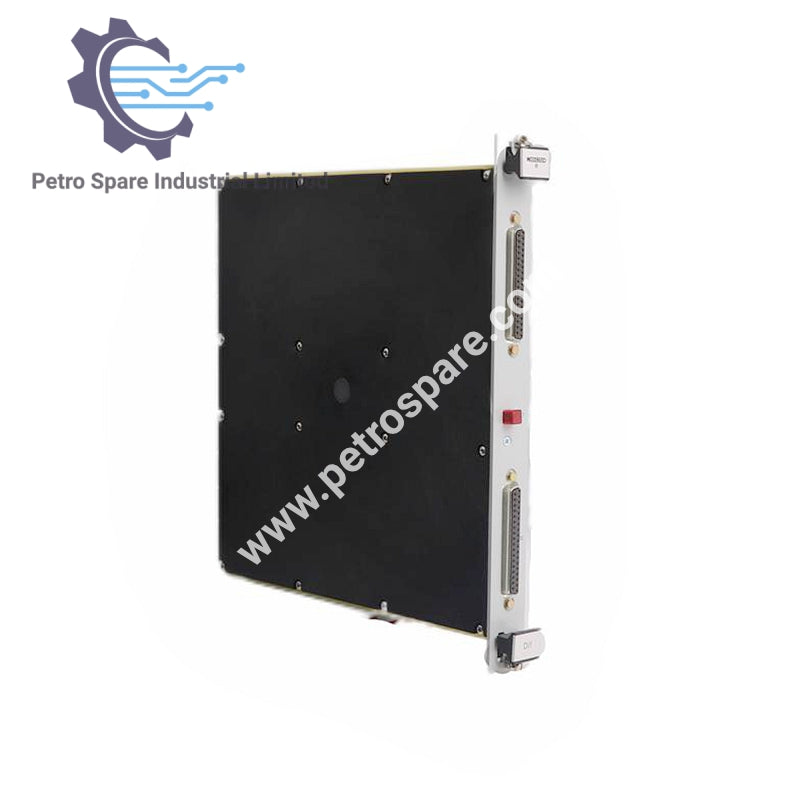

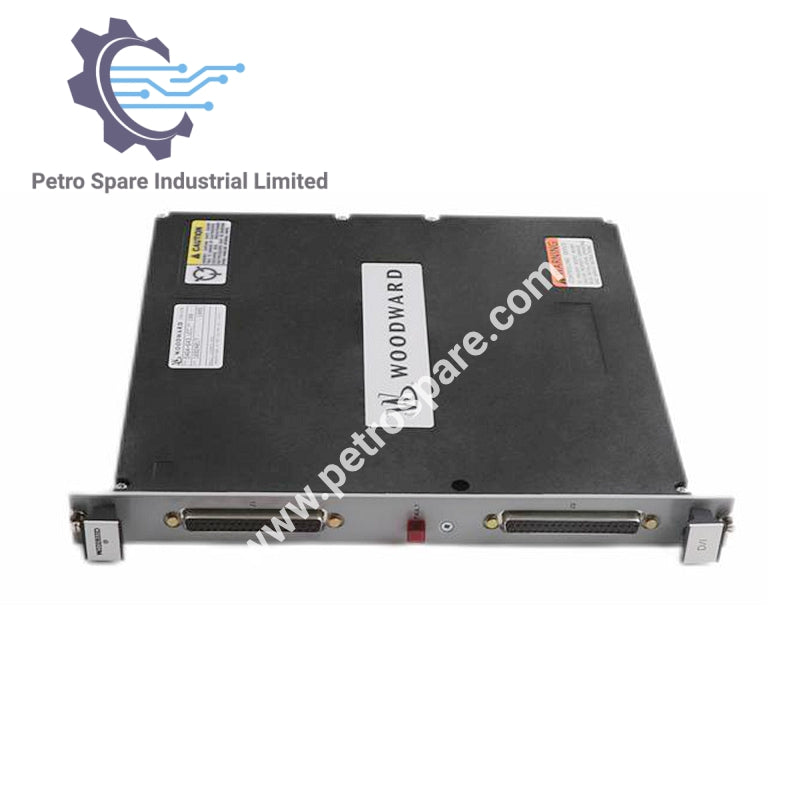

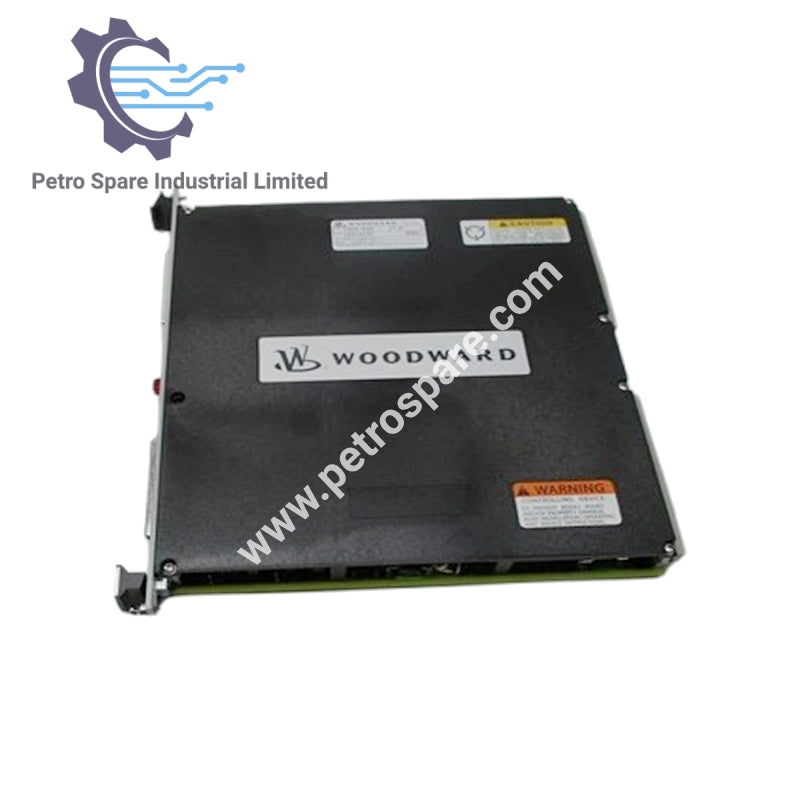

5464-643 یک ماژول ورودی گسسته Woodward با 48 کانال ورودی اپتیکی ایزوله شده است.

ورودی و سیگنال

• تعداد کانال‌ها: 48

• نوع ورودی: ورودی گسسته اپتیکی ایزوله شده

• جریان ورودی: 3 میلی‌آمپر

• جریان داده: کلیدها و رله‌های میدانی داده‌ها را تغذیه می‌کنند؛ CPU از طریق رابط VME به داده‌ها دسترسی دارد

نصب و اتصال

• نصب: وارد راهنمای کارت شاسی شده، با دو پیچ و دسته‌ها برای جداسازی آسان محکم شده است

• اتصال: متصل به دو FTM ورودی/خروجی گسسته 24 ولت DC از طریق کابل‌های گسسته کم‌تراکم

• نقشه‌برداری کانال: کانال‌های 1 تا 24 روی FTM J1؛ کانال‌های 25 تا 48 روی FTM J2، مطابق با مکان‌های نرم‌افزاری

تشخیص

• شاخص خطا: LEDهای خطا در تمام ماژول‌ها ممکن است نشان‌دهنده خرابی CPU در شاسی در حین عملیات عادی باشد

---
