6ES7131-4BD01-0AA0

مروری بر محصول

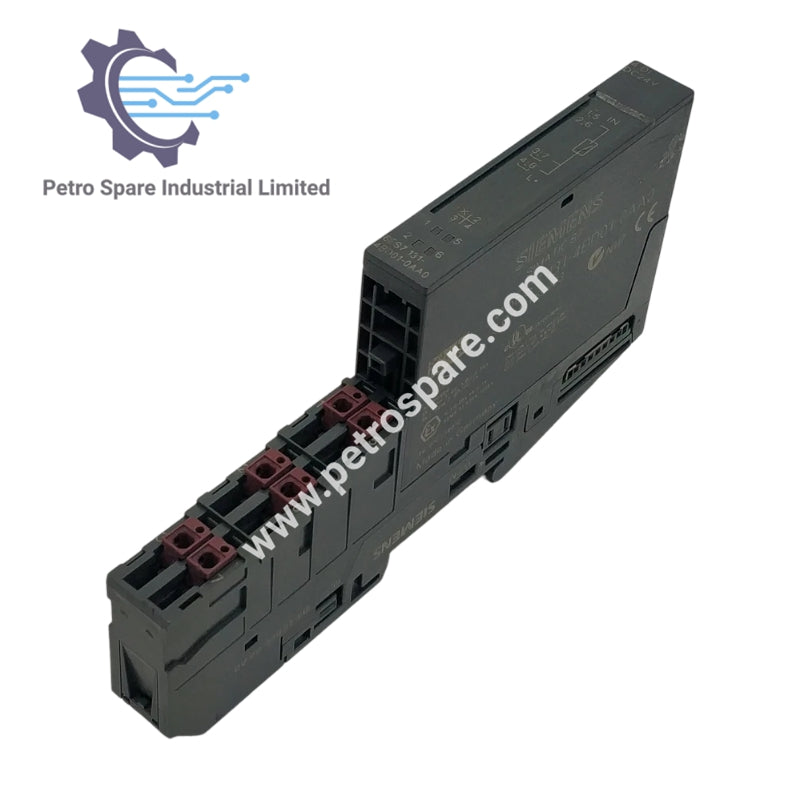

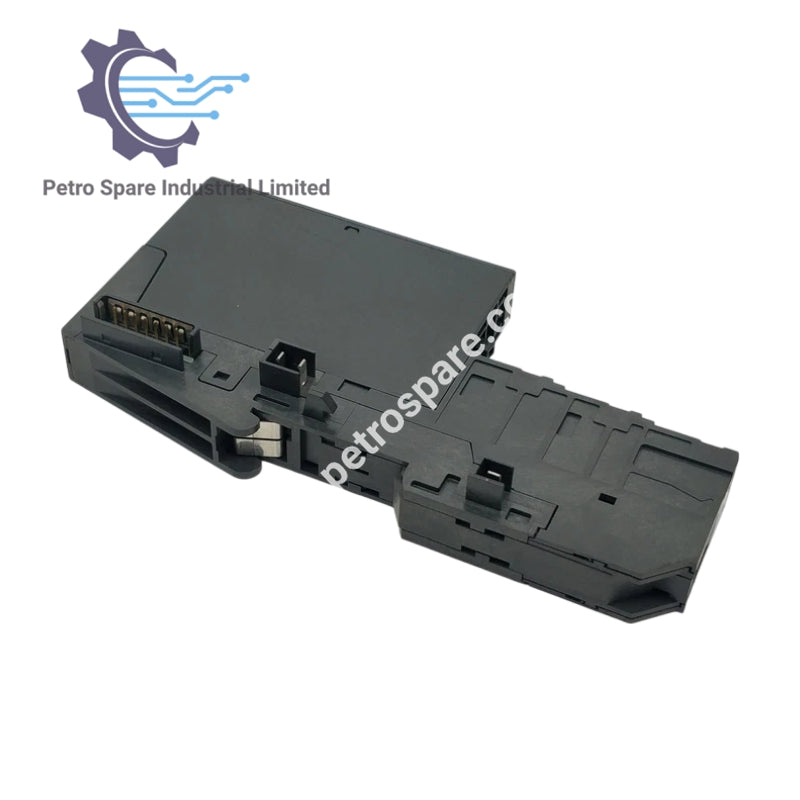

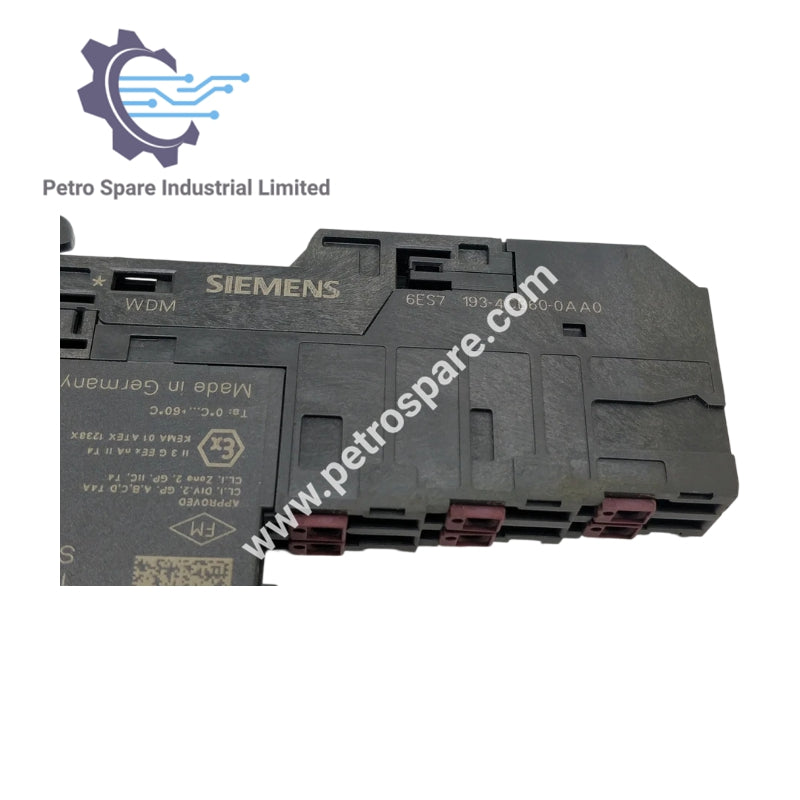

6ES7131-4BD01-0AA0 یک ماژول الکترونیکی SIMATIC ET 200S است که دارای ۴ ورودی دیجیتال استاندارد برای سیگنال‌های ۲۴ ولت DC در طراحی جمع‌وجور ۱۵ میلی‌متری می‌باشد.

مشخصات فنی

• ولتاژ تغذیه: ۲۴ ولت DC تأمین شده از ماژول تغذیه با حفاظت در برابر قطبیت معکوس

• مصرف جریان: مصرف جریان باس پشت‌صفحه تا ۱۰ میلی‌آمپر در ۳.۳ ولت DC؛ جریان ورودی وابسته به سنسور از L+

• تغذیه انکودر: حداقل ولتاژ خروجی L+ (-۰.۵ ولت) تحت بار با جریان خروجی نامی تا ۵۰۰ میلی‌آمپر

• مصرف توان: تلفات توان معمول ۰.۷ وات

• ورودی‌های دیجیتال: ۴ ورودی دیجیتال مطابق با مشخصات ورودی نوع ۱ استاندارد IEC 61131

• دامنه ولتاژ ورودی: سیگنال «۰» از -۳۰ تا +۵ ولت DC؛ سیگنال «۱» از +۱۵ تا +۳۰ ولت DC

• جریان ورودی: معمولاً ۷ میلی‌آمپر در ۲۴ ولت برای سیگنال «۱»

• سازگاری با سنسور: پشتیبانی از سنسورهای ۲ سیمه با حداکثر جریان سکون ۱.۵ میلی‌آمپر

• آدرس‌دهی: حداکثر فضای آدرس ۱ بایت برای هر ماژول با بسته‌بندی ۴ بیتی

• عیب‌یابی و نمایش: نمایش وضعیت LED سبز برای هر کانال؛ بدون پشتیبانی از عیب‌یابی یا LED خطای SF

• ایزولاسیون: ایزولاسیون تست شده با ۵۰۰ ولت DC؛ ایزولاسیون بین ورودی‌ها و باس پشت‌صفحه موجود است

---
