1746-OB16/D

بررسی اجمالی

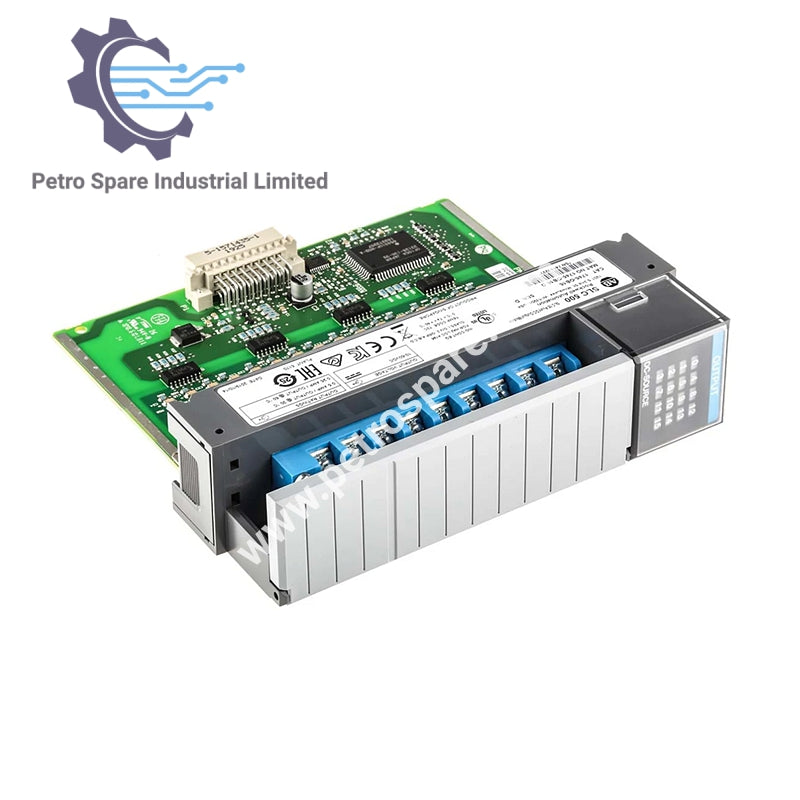

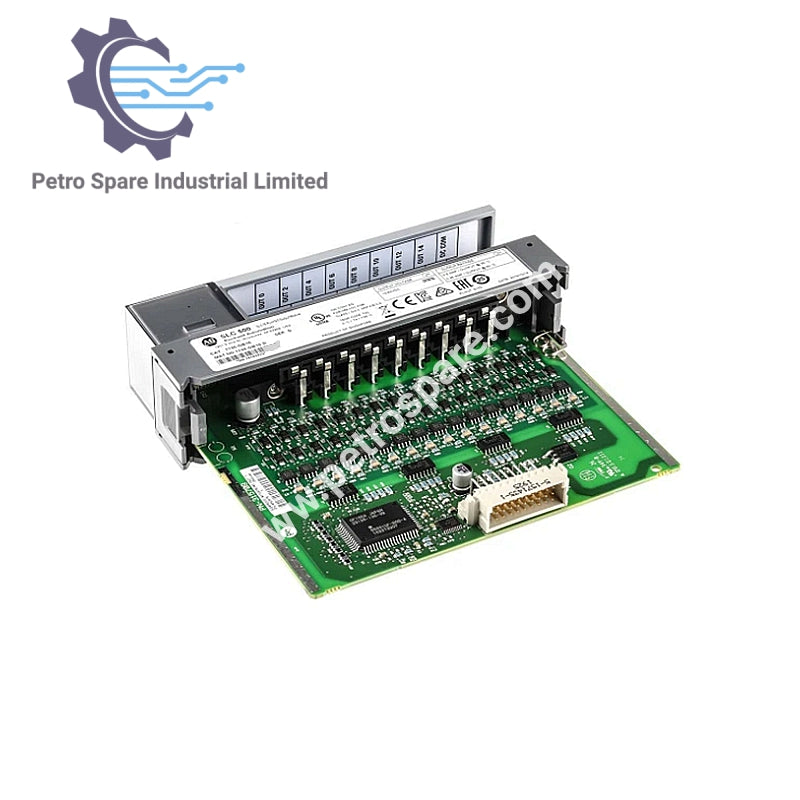

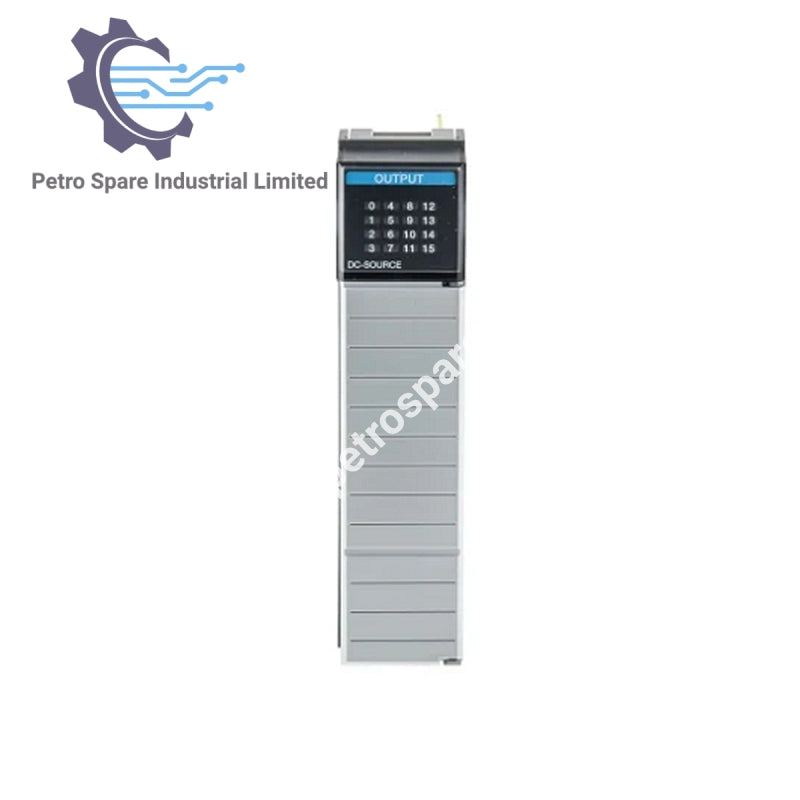

1746-OB16/D یک ماژول خروجی 16 کاناله منبع DC برای کنترل‌کننده‌های برنامه‌پذیر Allen-Bradley SLC 500 است.

جزئیات خروجی

• تعداد کانال‌ها: 16

• دامنه سیگنال خروجی: 10 تا 50 ولت DC

• دامنه ولتاژ کاری: 10 تا 30 ولت DC

• جریان مداوم به ازای هر نقطه:

• 1.5 آمپر در دمای 30 درجه سانتی‌گراد (86 درجه فارنهایت)

• 1.0 آمپر در دمای 55 درجه سانتی‌گراد (131 درجه فارنهایت)

• حداکثر جریان پیوسته به ازای هر ماژول: 6.4 آمپر در دمای 0 تا 60 درجه سانتی‌گراد (32 تا 140 درجه فارنهایت)

مشخصات الکتریکی

• ایزولاسیون: 500 ولت DC (مدارهای فرمان)، 1500 ولت AC (بک‌پلین)

• جریان بک‌پلین (5.1 ولت): 0.135 آمپر

• جریان نشتی حالت خاموش: 1 میلی‌آمپر

عملکرد

• زمان تأخیر خروجی:

• خاموش به روشن: 1.0 میلی‌ثانیه

• روشن به خاموش: 0.1 میلی‌ثانیه

---
