8750-CA-NS

بررسی اجمالی

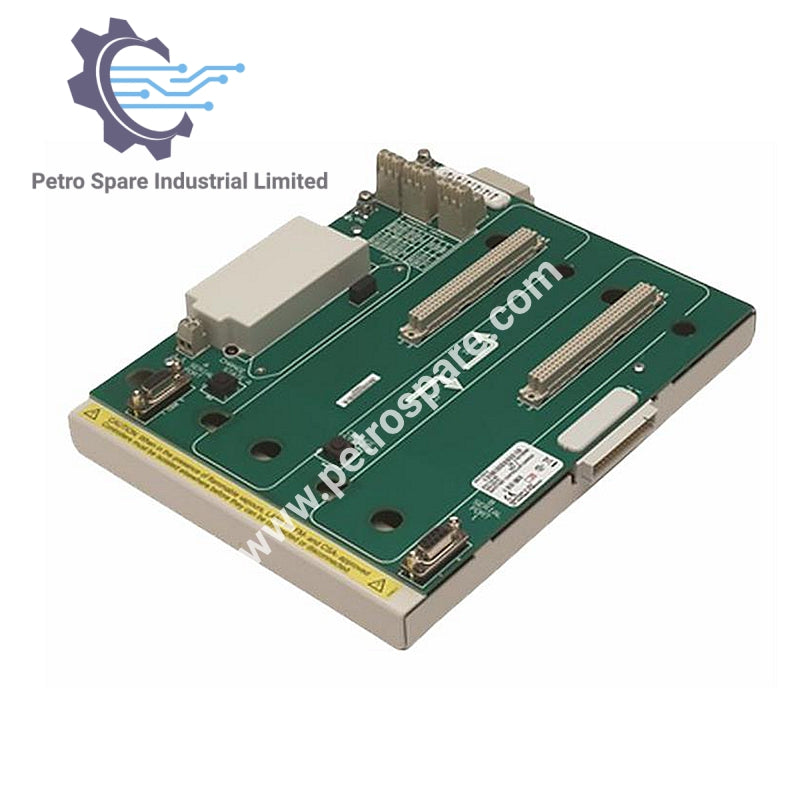

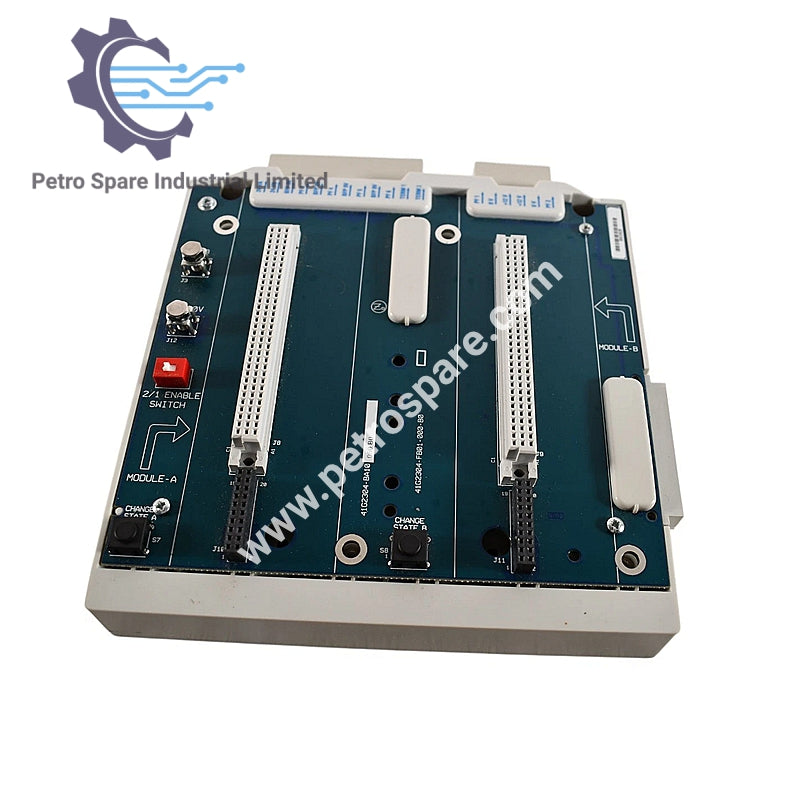

MTL 8750-CA-NS یک ماژول حامل کنترلر است که برای میزبانی ماژول‌های EBIM و مانیتورینگ توان طراحی شده است.

ماژول‌های نصب حامل

• کنترلر / EBIM: 8521-XX-XX (x2)

• ماژول مانیتورینگ منبع تغذیه: 8410-NS-PS

رابط‌های الکتریکی

• کانکتور ریل‌باس: خروجی نر

• پورت‌های سریال: نوع D 9 پین (مادگی) ×2

• ترمینال‌های سلامت توان: 7 جفت، نوع پیچ

• ترمینال‌های زمین: پیچ M4 ×2

توان DC

• ورودی توان خارجی: 12.0 ولت DC (±5%)

• کانکتور بالا: 6 پین، تغذیه مانیتور و ماژول‌های مرتبط

• توجه: به ماژول‌های کنترلر/EBIM توان نمی‌دهد

رتبه‌بندی‌های محیطی

• دمای کاری: –40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد

• دمای ذخیره‌سازی: –40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد

• رطوبت نسبی: 5٪ تا 95٪ RH، بدون تراکم

مشخصات مکانیکی

• ابعاد جای‌پا: 200 میلی‌متر (عرض) × 253 میلی‌متر (عمق)

• ارتفاع (برد مدار): 28 میلی‌متر

• ارتفاع کلی: 55 میلی‌متر

• وزن: تقریباً 1.43 کیلوگرم

• روش نصب: پنل صاف، تثبیت 4 نقطه‌ای

---
