1785-KA

بررسی اجمالی

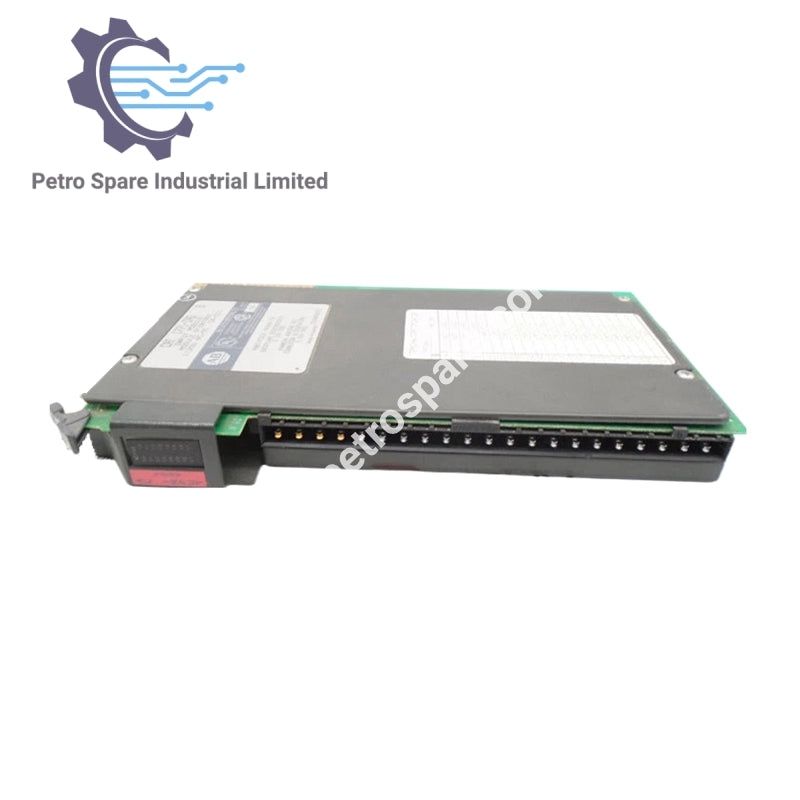

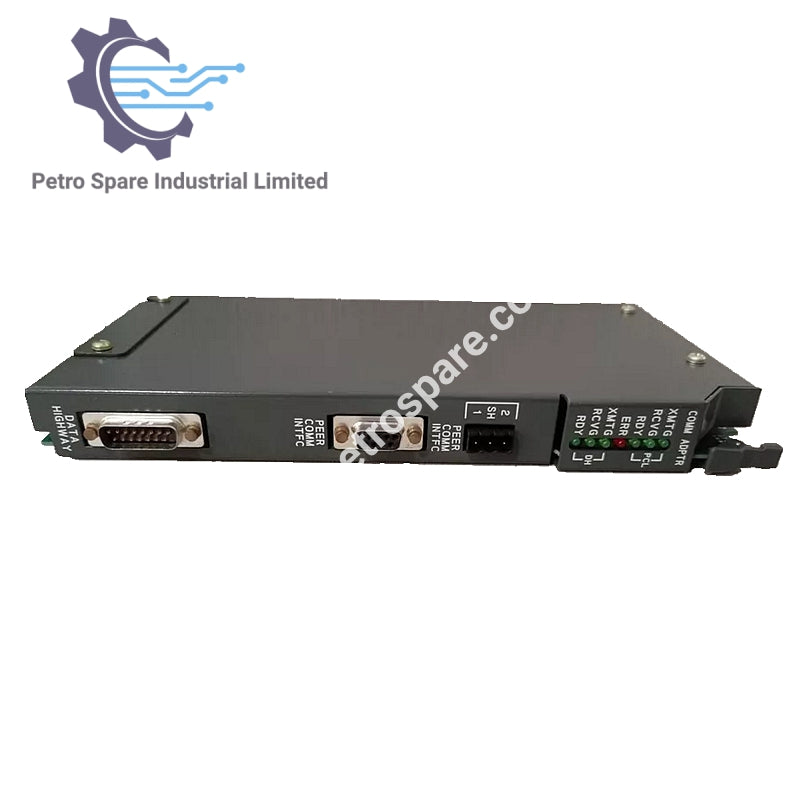

ماژول آداپتور ارتباطی Allen-Bradley 1785-KA برای ارتباط داده‌ای قابل اعتماد در سیستم‌های PLC-5 طراحی شده است.

مشخصات

• نیاز به بک‌پلین: ۱.۴ آمپر در ۵ ولت DC

• تاخیر معمول سیگنال AC (خاموش): ۲۹ (+/- ۸) میلی‌ثانیه

• تاخیر معمول سیگنال DC (خاموش): ۳۰ (+/- ۷) میلی‌ثانیه

• نیروی خارجی مورد نیاز: هیچ

اتصال‌پذیری

• پورت‌های رابط: Data Highway، Data Highway Plus، و ترمینال صنعتی Allen-Bradley (سری ۱۷۸۴)

• ارتباط با پردازنده PLC: اتصال مستقیم به کانال ۳ پردازنده PLC-5

ویژگی‌های فیزیکی

• ابعاد: ۴.۵ × ۱۲.۴ × ۶.۳ اینچ (۱۱۵ × ۳۱۷ × ۱۶۰ میلی‌متر)

• بازوی سیم‌کشی: 1771-WN

• پوشش: پوشش همگن

ویژگی‌های عملیاتی

• LEDها: ۱ تشخیص/وضعیت در هر کانال

• حداکثر ماژول‌ها در هر سیستم: 4

• عملیات: پردازش پیام‌ها

---
