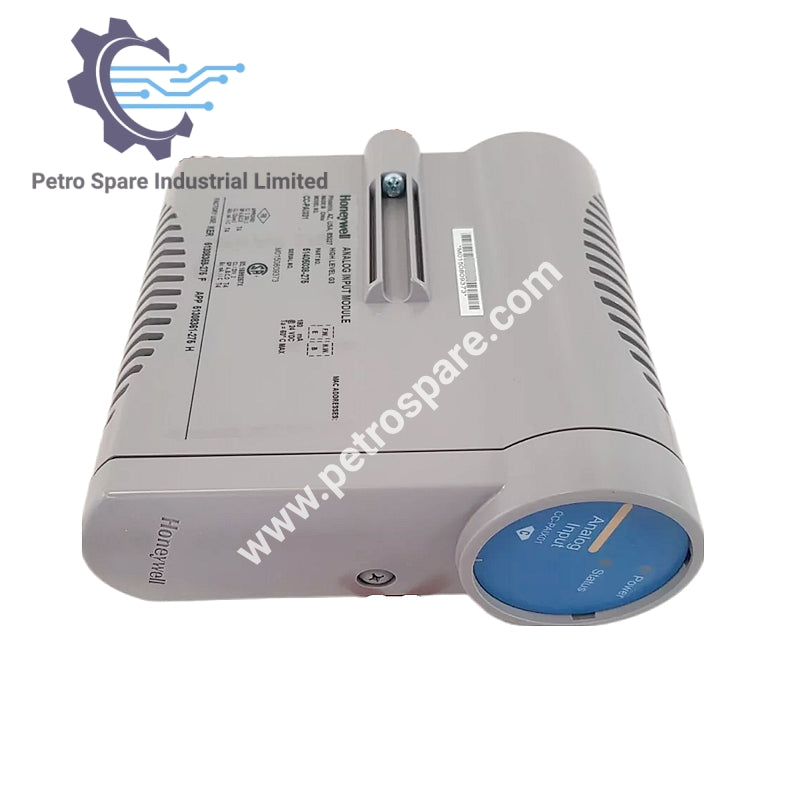

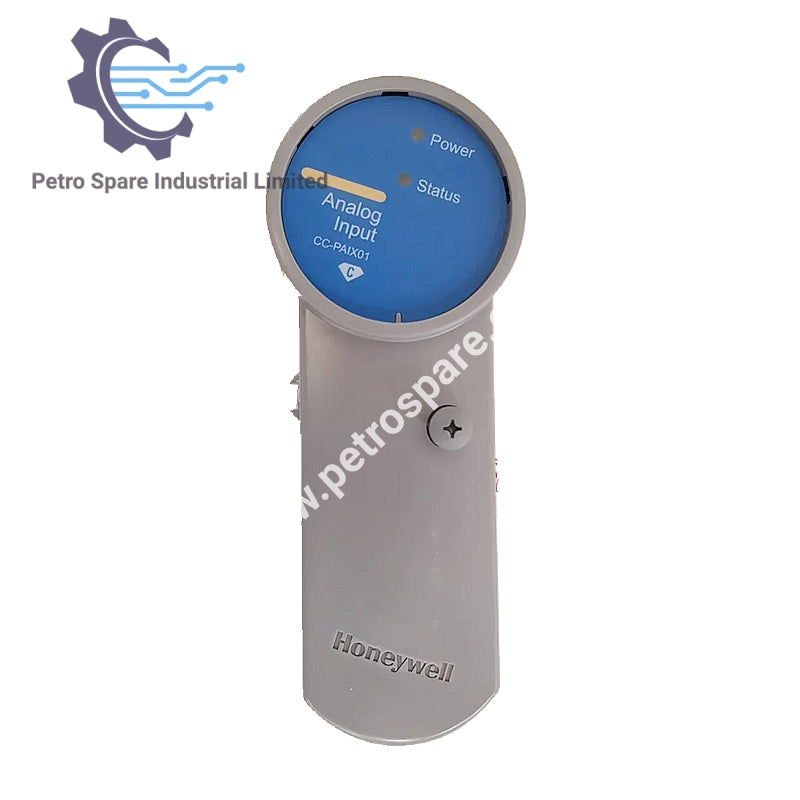

CC-PAIX01

بررسی اجمالی

• مدل: CC-PAIX01
• سازنده: Honeywell
• نوع: ورودی آنالوگ C300

جزئیات ورودی

• نوع ورودی: ولتاژ، جریان (فرستنده‌های 2 سیمه یا خودتغذیه)
• کانال‌های ورودی: 16 کانال (12 تک‌پایانه‌ای / 4 تفاضلی)
• محدوده ورودی:
  • 0 تا 5 ولت
  • 1 تا 5 ولت
  • 0.4 تا 2 ولت
  • 4-20 mA (از طریق 250 Ω)

عملکرد

• وضوح مبدل A/D: 16 بیت
• نرخ اسکن ورودی: 50 میلی‌ثانیه
• نسبت رد حالت مشترک: 70 dB (dc تا 60 هرتز، عدم تعادل منبع 500 Ω)
• نسبت رد حالت عادی: 19 dB (در 60 هرتز)

مدیریت ولتاژ و جریان

• ولتاژ حالت مشترک: -6 تا +5 ولت پیک (dc تا 60 هرتز)
• حداکثر ورودی حالت عادی (ورودی‌های تفاضلی، بدون آسیب): ± 30 ولت
• نویز متقابل (کانال به کانال، dc تا 60 هرتز): -60 dB

دقت

• دقت سخت‌افزار (@ CMV = 0 V):
  • ± 0.075٪ از مقیاس کامل (۲۳.۵°± ۲ درجه سانتی‌گراد)
  • ± 0.15٪ از مقیاس کامل (۰ تا ۶۰ درجه سانتی‌گراد)

امپدانس ورودی

• ورودی‌های ولتاژ: > 10 MΩ تغذیه شده

---
