CC-PAIH02

بررسی اجمالی

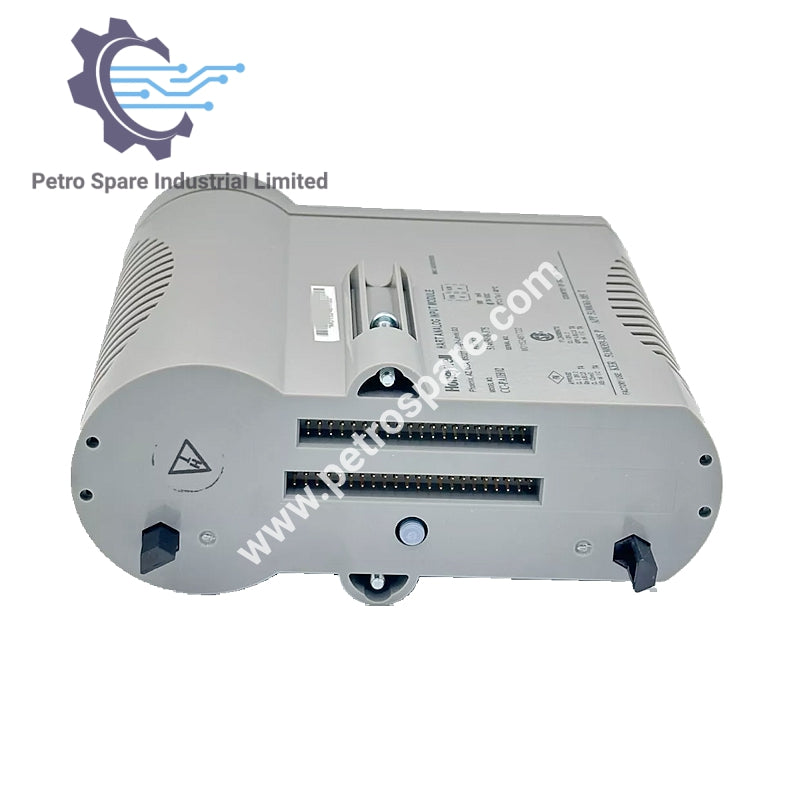

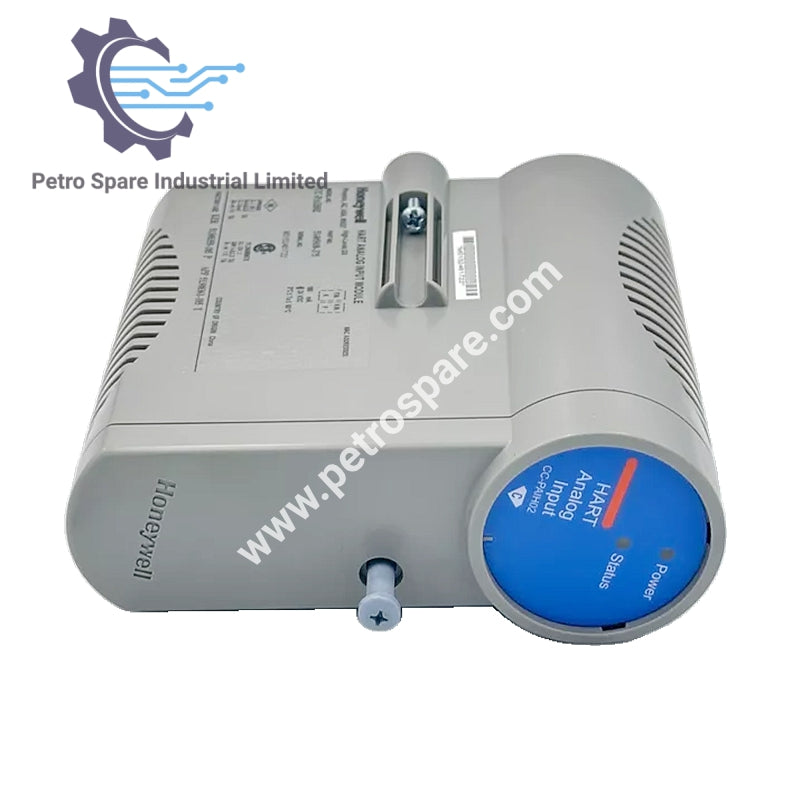

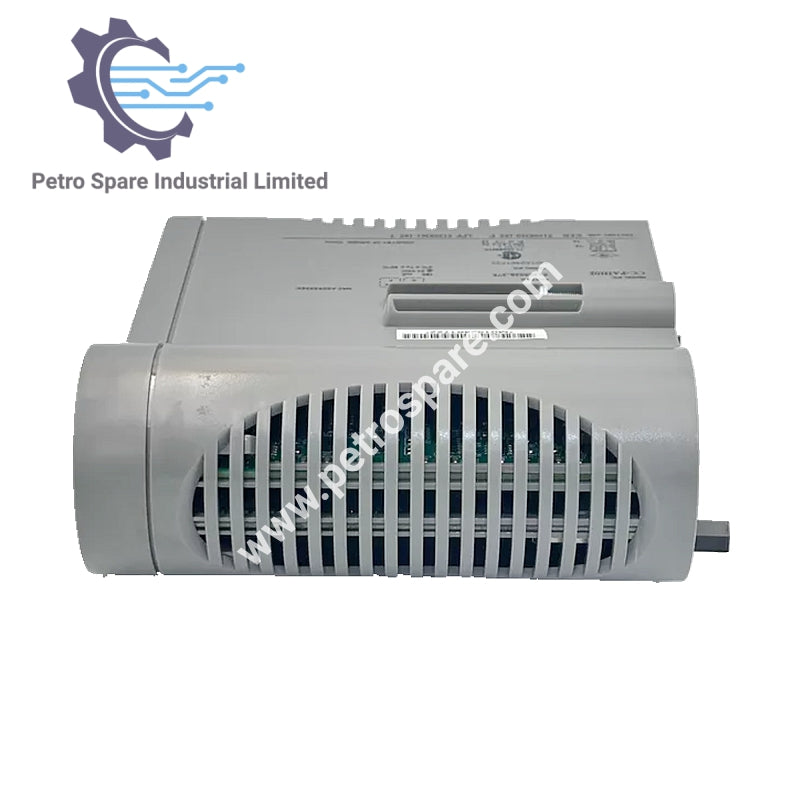

ماژول ورودی آنالوگ Honeywell CC-PAIH02 با HART است که مدل‌های IOTA افزونه و غیر افزونه را ارائه می‌دهد. این ماژول برای پردازش دقیق سیگنال آنالوگ در محیط‌های خطرناک طراحی شده و به‌طور یکپارچه با دستگاه‌های میدانی مختلف ادغام می‌شود.

مدل‌های IOTA

• مدل‌های غیر افزونه: CC-TAIX01, CC-GAIX21, CC-TAID01
• مدل‌های افزونه: CC-TAIX11, CC-GAIX11, CC-TAID11

ویژگی‌های کلیدی

• فیلتر حالت عادی RC تک قطبی: -3 dB @ 6.5 هرتز
• حداکثر ورودی حالت عادی (ورودی‌های تفاضلی): ± 30 ولت
• نویز متقابل (کانال به کانال): -60 dB (از dc تا 60 هرتز)
• امپدانس ورودی (ورودی‌های ولتاژ): > 10 MΩ (با تغذیه)
• تأمین توان میدان فرستنده:
  • مدارهای محدودکننده جریان محافظت‌شده به صورت جداگانه
  • رابط غیرقابل اشتعال کلاس 1، بخش 2
  • نیازی به فیوز ندارد

معیارهای عملکرد

• نرخ اسکن ورودی: ۵۰ میلی‌ثانیه
• دقت سخت‌افزار:
  • ± 0.075٪ از مقیاس کامل (۲۳.۵°± ۲ درجه سانتی‌گراد)
  • ± 0.15٪ از مقیاس کامل (۰ تا ۶۰ درجه سانتی‌گراد)

---
