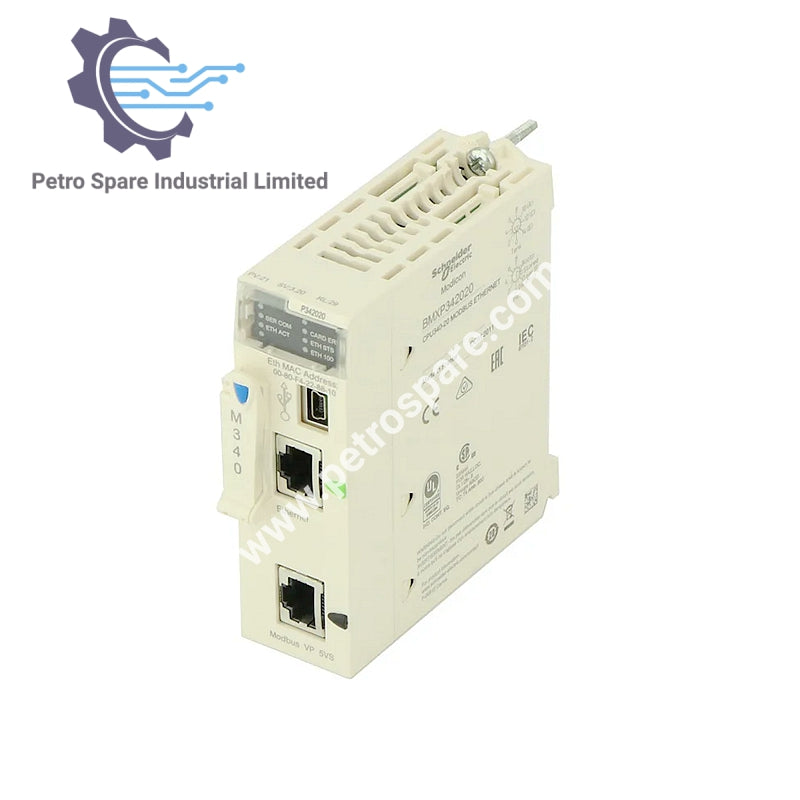

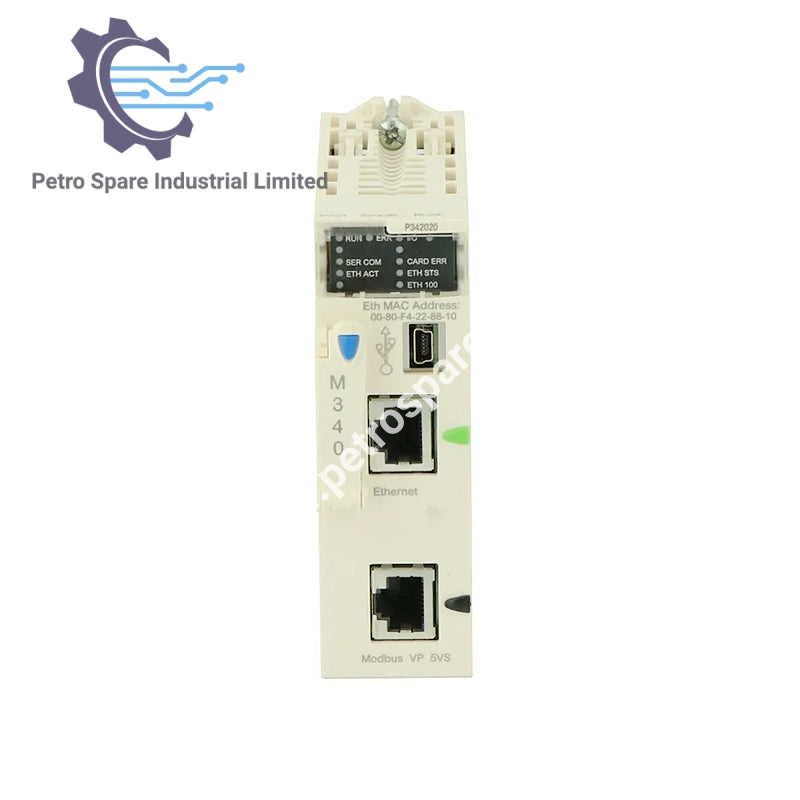

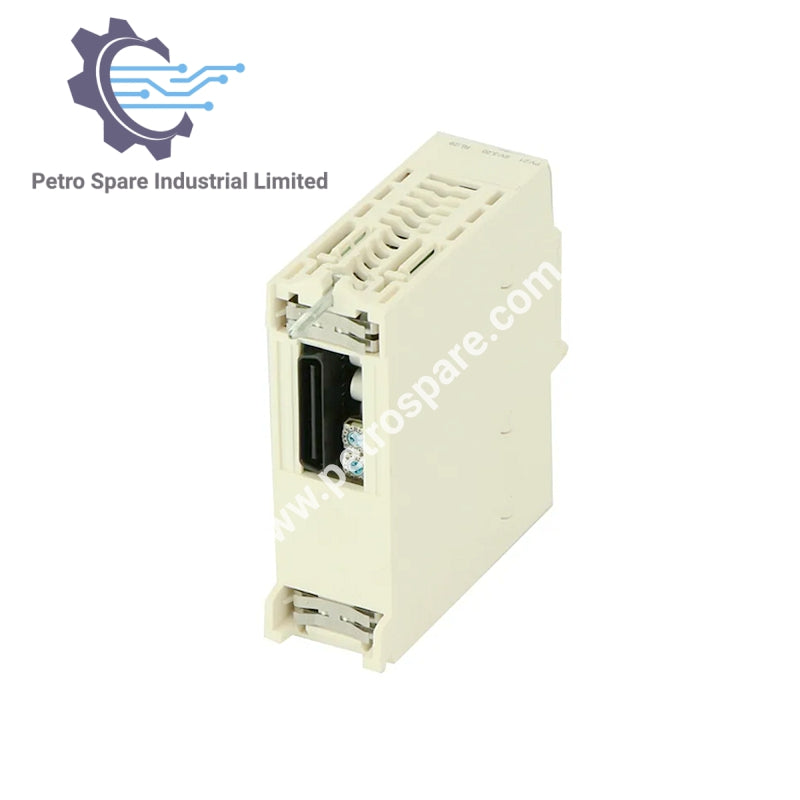

BMXP342020

بررسی اجمالی

BMXP342020 یک ماژول پردازنده Schneider Modicon M340 با ارتباطات یکپارچه اترنت و Modbus است که تا 1024 ورودی/خروجی گسسته و 256 ورودی/خروجی آنالوگ را در پیکربندی‌های چند رک پشتیبانی می‌کند.

ظرفیت ورودی/خروجی و قفسه

• تعداد رک‌ها: 4

• شکاف‌های رک: 11

• ظرفیت ورودی/خروجی گسسته:

• 704 ورودی/خروجی (تک رک)

• 1024 ورودی/خروجی (چند رک)

• ظرفیت ورودی/خروجی آنالوگ:

• 66 ورودی/خروجی (تک رک)

• 256 ورودی/خروجی (چند رک)

• کانال‌های خاص برنامه: 36

ارتباط و یکپارچه‌سازی

• پروتکل‌های پشتیبانی‌شده: Modbus، Ethernet TCP/IP، SNMP

• خدمات تعبیه‌شده:

• ارسال پیام Modbus TCP

• ویرایشگر داده

• نمایشگر رک

• مدیریت پهنای باند

• پورت‌ها: اترنت 10BASE-T / 100BASE-TX

• دستگاه‌های متصل:

• 0–32 (Modbus و حالت کاراکتری در هر بخش)

• 2 (مد نقطه به نقطه Modbus یا حالت کاراکتری)

• ماژول‌های ارتباطی پشتیبانی شده: 2 اترنت، 4 ماژول AS-Interface

وظایف برنامه

• وظیفه چرخه‌ای/اولویت‌دار: 1

• وظیفه سریع دوره‌ای: 1

• وظایف رویداد: 64

• وظایف کمکی: هیچ

عملکرد

• سرعت دستورالعمل:

• 8.1 هزار دستور در میلی‌ثانیه (100٪ بولی)

• 6.4 هزار دستور در میلی‌ثانیه (65٪ بولی + 35٪ حسابی)

• زمان اجرا:

• 0.12 میکروثانیه (بولی)

• 0.17 میکروثانیه (کلمات با طول دو برابر)

• 0.25 میکروثانیه (کلمات با طول تک)

• 1.16 میکروثانیه (اعداد ممیز شناور)

• بار اضافی سیستم:

• 0.7 میلی‌ثانیه (وظیفه اصلی)

• 0.13 میلی‌ثانیه (وظیفه سریع)

• مصرف جریان: 95 میلی‌آمپر در 24 ولت DC

ویژگی‌های فیزیکی

• منبع تغذیه: داخلی (از طریق رک)

• وزن محصول: 0.205 کیلوگرم

---

Download BMXP342020 PDF file here:

Click to Download PDF
