BMXCPS4002S

بررسی اجمالی

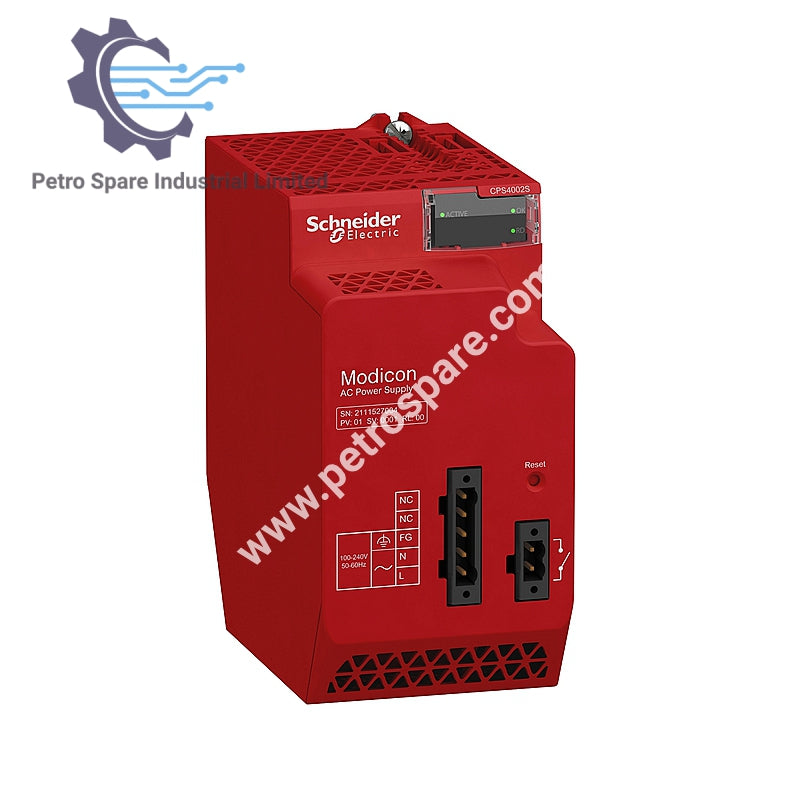

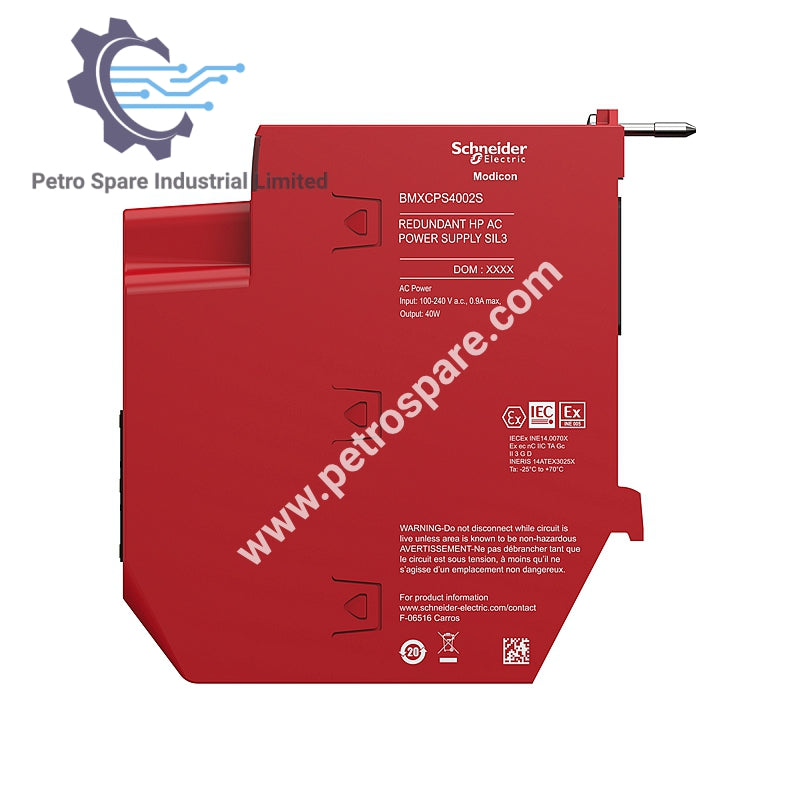

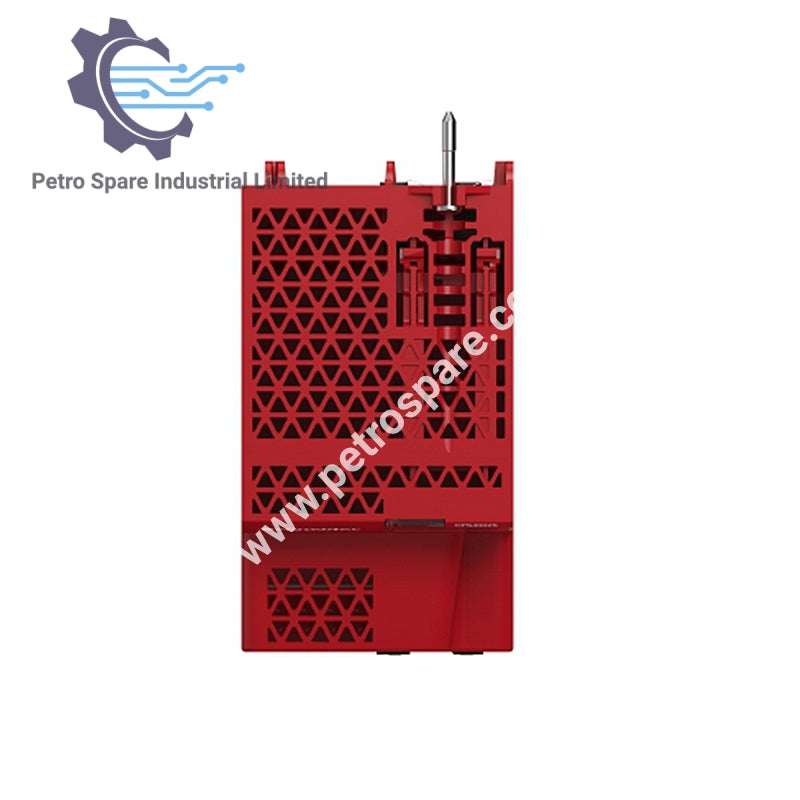

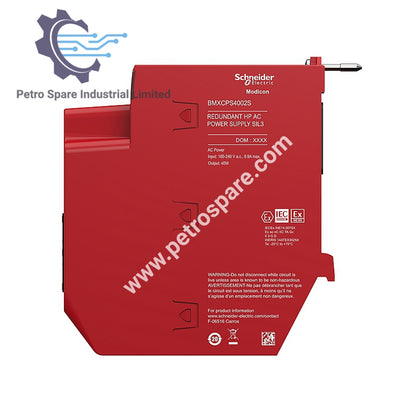

ماژول BMXCPS4002S یک منبع تغذیه AC افزونه طراحی شده برای پلتفرم Modicon X80 است.

اطلاعات کلی

• نوع محصول: ماژول منبع تغذیه

• سری: Modicon X80

• پشتیبانی افزونگی: پشتیبانی شده با تست افزونگی

• عیب‌یابی: دما، زمان کارکرد، عمر، وضعیت از طریق شبکه

• سازگاری با بک‌پلین: همه بک‌پلین‌ها

مشخصات

• ولتاژ اولیه: 100–240 ولت AC

• محدوده ولتاژ: 85–264 ولت AC

• خروجی‌های ثانویه:

• 15 وات در 3.3 ولت DC (توان منطق)

• 40 وات در 24 ولت DC (توان ورودی/خروجی و پردازنده هنگام عدم بارگذاری 3.3 ولت)

• جریان ورودی: 1.1 آمپر در 115 ولت، 0.55 آمپر در 230 ولت

• توان ظاهری: 0.13 کیلوولت‌آمپر

• جریان هجومی: 30 آمپر در 115 ولت، 60 آمپر در 230 ولت

• تلفات توان: حداکثر 8.5 وات

• MTBF: 792,000 ساعت

حفاظت

• مدار اولیه: فیوز داخلی (غیر قابل دسترسی)

• مدار ثانویه: حفاظت در برابر اضافه بار، ولتاژ بیش از حد و اتصال کوتاه

• مقاومت عایق: ≥ 100 MΩ (اولیه/زمین، اولیه/ثانویه)

• مقاومت دی‌الکتریک:

• 1500 ولت (اولیه/ثانویه و اولیه/زمین)

• 2300 ولت (تأمین حسگر)

• 500 ولت (خروجی حسگر 24 ولت/زمین)

نمایشگرها و کنترل‌ها

• چراغ‌های LED:

• وجود برق (سبز)

• کاهش افزونگی OK (سبز)

• وضعیت منبع تغذیه (سبز)

• کنترل: دکمه فشاری RESET برای راه‌اندازی مجدد سرد

• کانکتورها:

• 1 برای رله‌های هشدار (2 پین)

• 1 برای برق و زمین حفاظتی (5 پین)

شرایط محیطی

• دمای عملیاتی: -13 تا 140 درجه فارنهایت (-25 تا 60 درجه سانتی‌گراد)

• دمای ذخیره‌سازی: -40 تا 185 درجه فارنهایت (-40 تا 85 درجه سانتی‌گراد)

• رطوبت: 5–95٪ (بدون تراکم در 131 درجه فارنهایت)

• مقاومت در برابر لرزش: 3 gn

• مقاومت در برابر شوک: 15 gn

• ارتفاع:

• تا 2000 متر بدون کاهش توان

• 2000–5000 متر با کاهش توان

• ایمنی در برابر میکروبریک: 10 میلی‌ثانیه

• حفاظت: IP20، پوشش محافظ

فیزیکی

• وزن: 0.51 کیلوگرم (1.12 پوند)

---
