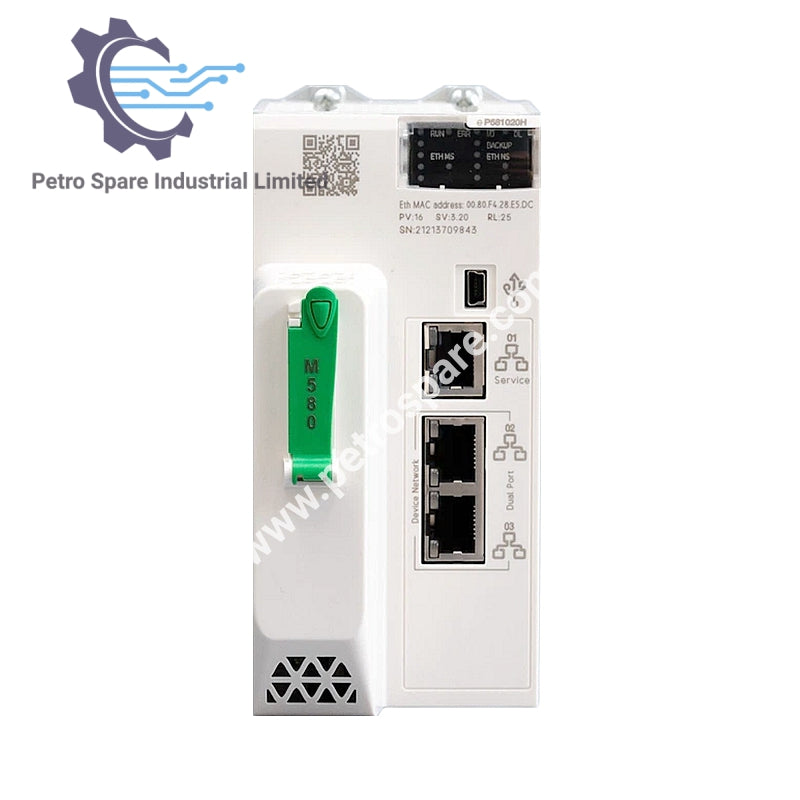

BMEP581020H

بررسی اجمالی

Schneider BMEP581020H یک پردازنده مستقل با عملکرد بالا از پلتفرم Modicon X80 است که برای سیستم‌های اتوماسیون توزیع‌شده با قابلیت‌های پیشرفته ورودی/خروجی، ارتباطات و کنترل طراحی شده است.

پردازش و حافظه

• حافظه برنامه: 4 مگابایت RAM یکپارچه

• حافظه داده: 384 کیلوبایت RAM یکپارچه

• حافظه سیستم: 10 کیلوبایت RAM یکپارچه

• ذخیره‌سازی داده: فلش قابل توسعه 4 گیگابایت

• سرعت دستورالعمل:

  • 30 Kinst/ms (65% بولی + 35% حسابی)

  • 40 Kinst/ms (100% بولی)

کانال‌های ورودی/خروجی و برنامه

• ظرفیت ورودی/خروجی گسسته محلی: 1024 نقطه

• ظرفیت ورودی/خروجی آنالوگ محلی: 256 نقطه

• کانال‌های خاص برنامه (قفسه محلی): 36

• توابع پشتیبانی‌شده:

  • پیوند سریال

  • شمارنده

  • زمان‌گذاری دقیق

  • کنترل حرکت

  • رمزگذار SSI

  • HART

  • کنترل فرآیند

  • کانال‌های کنترل

  • حلقه‌های برنامه‌پذیر

رابط‌های ارتباطی

• پورت‌های یکپارچه:

  • 1 × پورت سرویس اترنت TCP/IP

  • 2 × پورت شبکه دستگاه اترنت TCP/IP

  • 1 × USB mini-B

• ظرفیت تجهیزات توزیع‌شده: 64 واحد

• پشتیبانی ماژول ارتباطی:

  • ۲ × ماژول اترنت

  • ۲ × ماژول AS-Interface

• خدمات ارتباطی: اسکنر DIO

ساختار وظیفه

• وظیفه اصلی: ۱ چرخه‌ای/دوره‌ای

• وظایف رویداد: 64

• وظیفه سریع: ۱ دوره‌ای

• وظایف کمکی: 2

الکتریکی و قابلیت اطمینان

• مصرف جریان: ۲۷۰ mA @ ۲۴ V DC

• قابلیت اطمینان MTBF: ۷۷۵٬۰۰۰ ساعت

• پشتیبانی رک: تا ۴ رک

• علامت‌گذاری: CE

رتبه‌بندی‌های محیطی

• دمای عملیاتی: –۲۵ تا +۷۰ °C (–۱۳ تا ۱۵۸ °F)

• دمای ذخیره‌سازی: –۴۰ تا +۸۵ °C (–۴۰ تا ۱۸۵ °F)

• مقاومت در برابر لرزش: ۳ gn

• مقاومت در برابر شوک: ۳۰ gn

• ارتفاع عملیاتی:

  • ۰ تا ۲۰۰۰ متر (۶۵۶۱.۶۸ فوت)

  • ۲۰۰۰ تا ۵۰۰۰ متر با کاهش ظرفیت

• رطوبت نسبی: ۵–۹۵٪ @ ۵۵ °C، بدون تراکم

• حفاظت IP: IP20

---
