BMEH584040

بررسی اجمالی

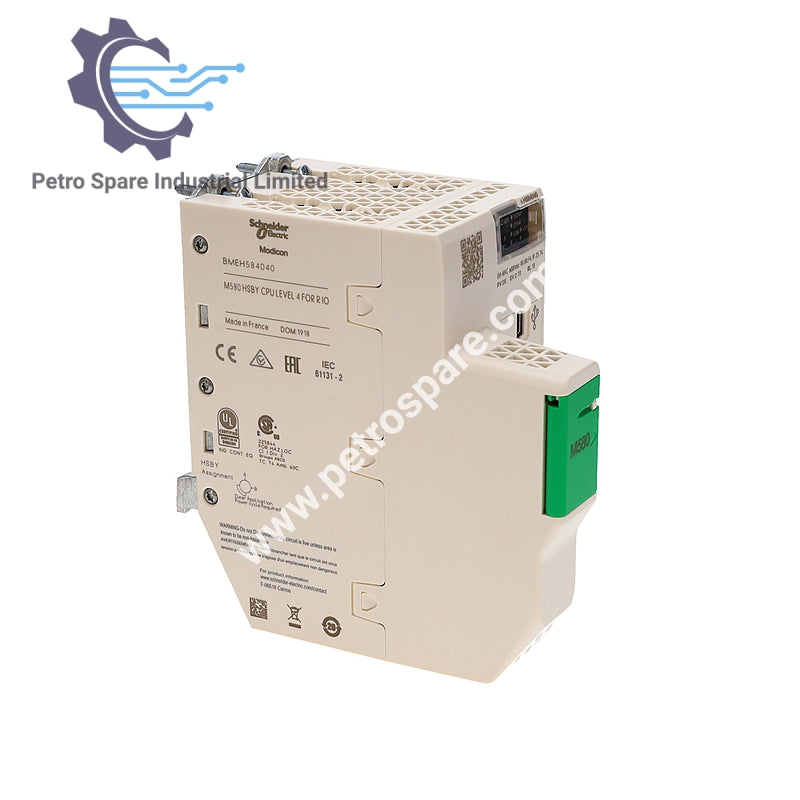

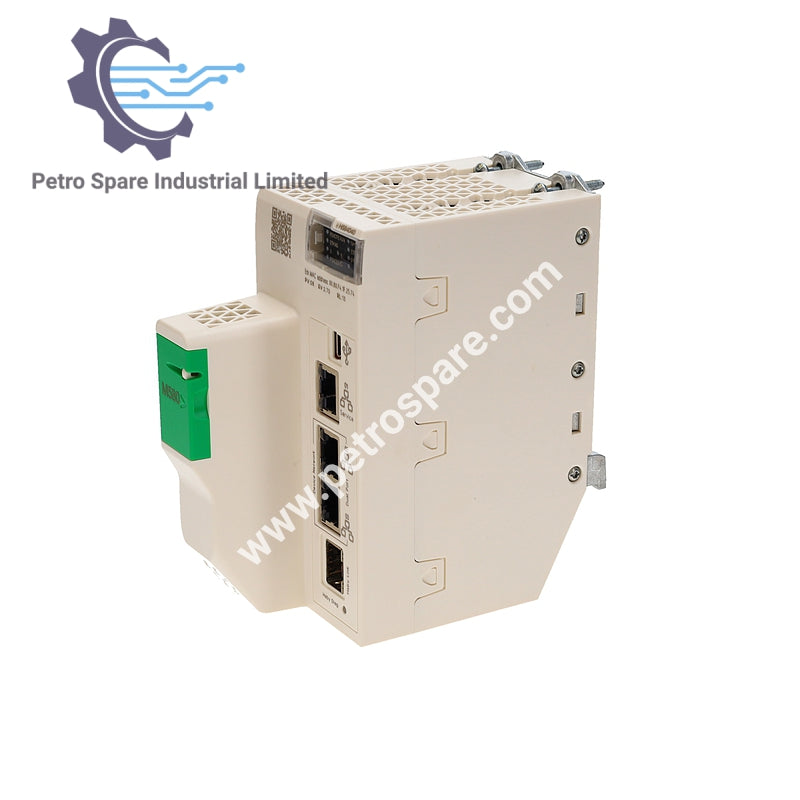

BMEH584040 یک ماژول پردازنده افزونه Schneider Modicon M580 با حافظه برنامه 16 مگابایت است که از کنترل با سرعت بالا، ورودی/خروجی از راه دور و ارتباط شبکه افزونه پشتیبانی می‌کند.

پیکربندی ورودی/خروجی و رک

• قفسه‌های محلی: 1

• ایستگاه‌های ورودی/خروجی از راه دور: 16 (2 رک در هر X80 یا Quantum drop)

• تجهیزات توزیع‌شده: 64

پشتیبانی برنامه

• انواع ورودی/خروجی پشتیبانی شده: HART، انکودر SSI، لینک سریال، کنترل حرکت، زمان‌بندی دقیق، شمارنده

• توابع کنترل: کنترل فرآیند، بررسی‌ها، حلقه‌های برنامه‌پذیر، کانال‌های کنترل

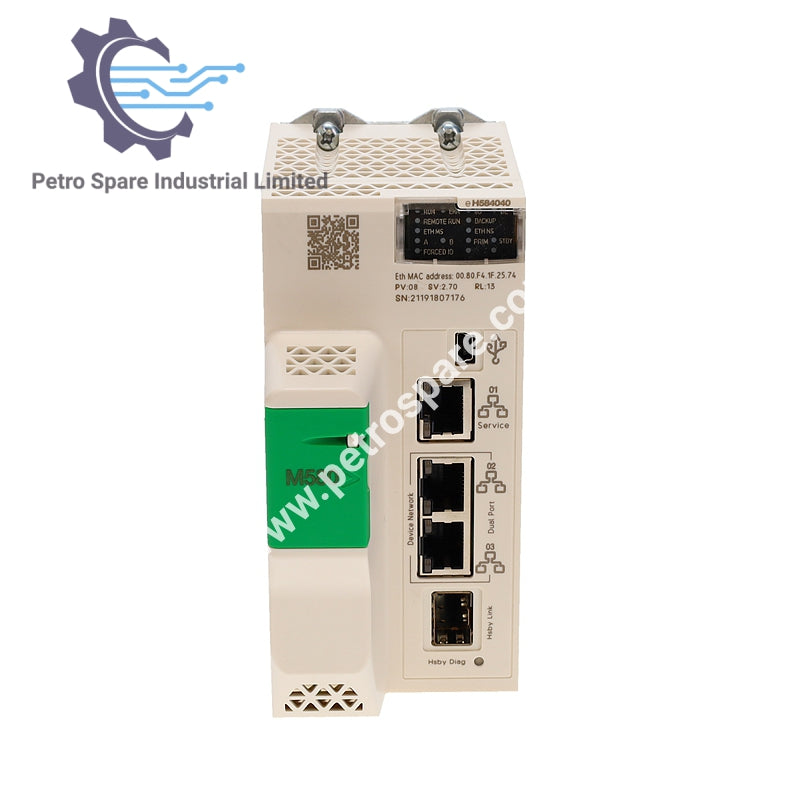

رابط‌های ارتباطی

• پورت خدمات: 1 اترنت TCP/IP

• پورت‌های شبکه دستگاه: 2 اترنت TCP/IP

• پورت HSBY: 1 اترنت

• USB: Mini-B

• ماژول‌های ارتباطی پشتیبانی شده: 4 ماژول اترنت، 8 ماژول AS-Interface

• خدمات: اسکنر RIO، اسکنر DIO

منابع حافظه

• فلش قابل توسعه: 4 گیگابایت برای ذخیره داده

• حافظه RAM سیستم: 10 کیلوبایت

• حافظه RAM برنامه: 16 مگابایت

• حافظه RAM داده: 2048 کیلوبایت

ساختار وظیفه

• وظیفه چرخه‌ای/اولویت‌دار: 1

• وظیفه سریع دوره‌ای: 1

عملکرد

• سرعت اجرا:

• 30 Kinst/ms (65% بولی + 35% حسابی)

• 40 Kinst/ms (100% بولی)

• مصرف جریان: 295 میلی‌آمپر در 24 ولت DC

محدودیت‌های محیطی

• دمای عملیاتی: 0 تا 60 درجه سانتی‌گراد

• دمای ذخیره‌سازی: -40 تا 85 درجه سانتی‌گراد

• ارتفاع عملیاتی: 0 تا 2000 متر (تا 5000 متر با کاهش توان)

• رطوبت: 5 تا 95٪ در 55 درجه سانتی‌گراد (بدون تراکم)

• مقاومت در برابر لرزش: 3 gn

• مقاومت در برابر شوک: 30 gn

ویژگی‌های فیزیکی

• وزن خالص: 0.849 کیلوگرم

---
