CC-PAIH01

بررسی اجمالی

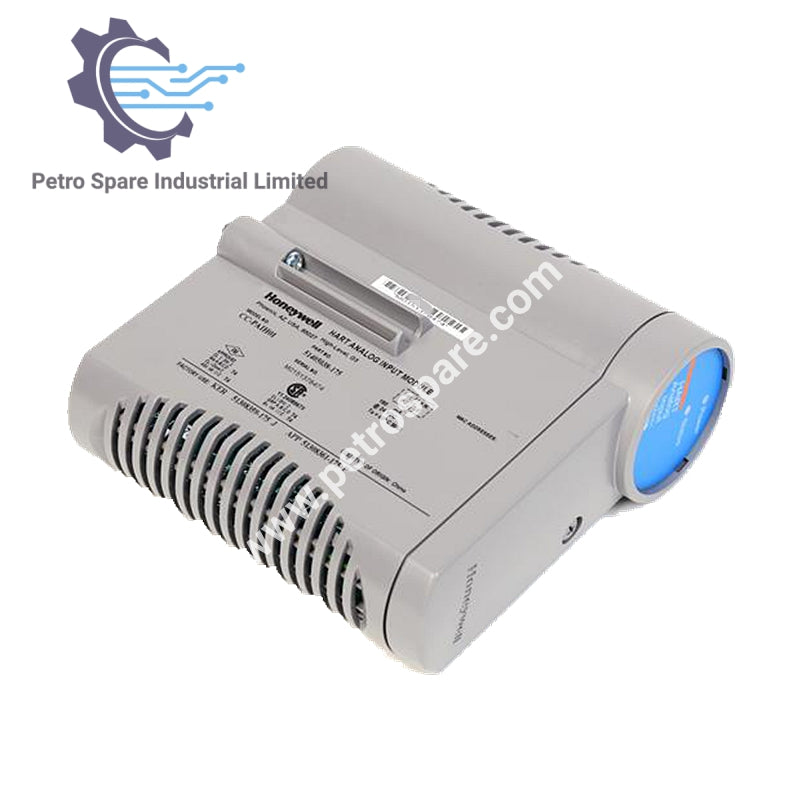

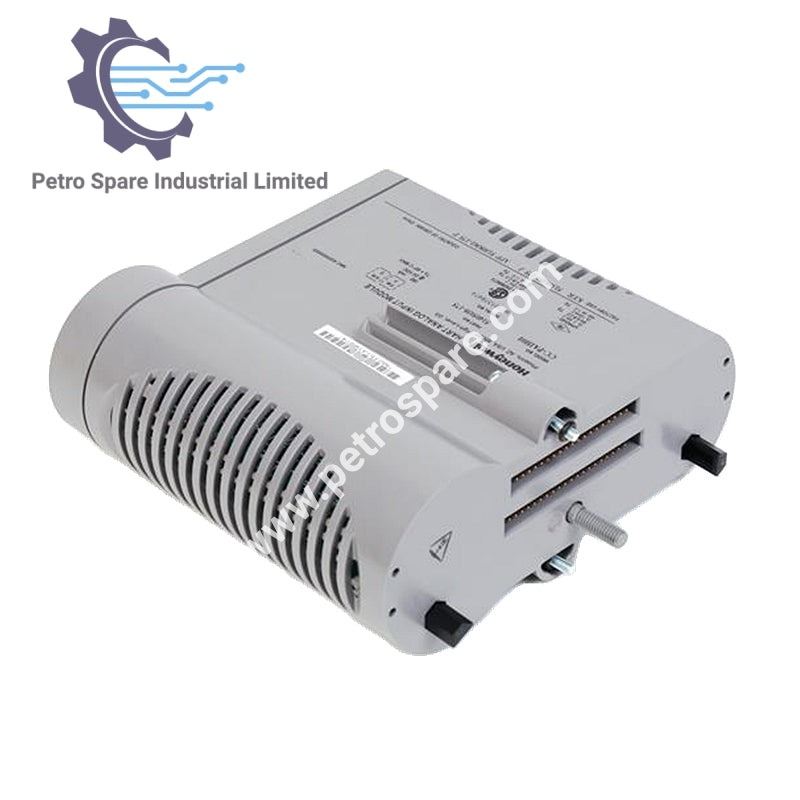

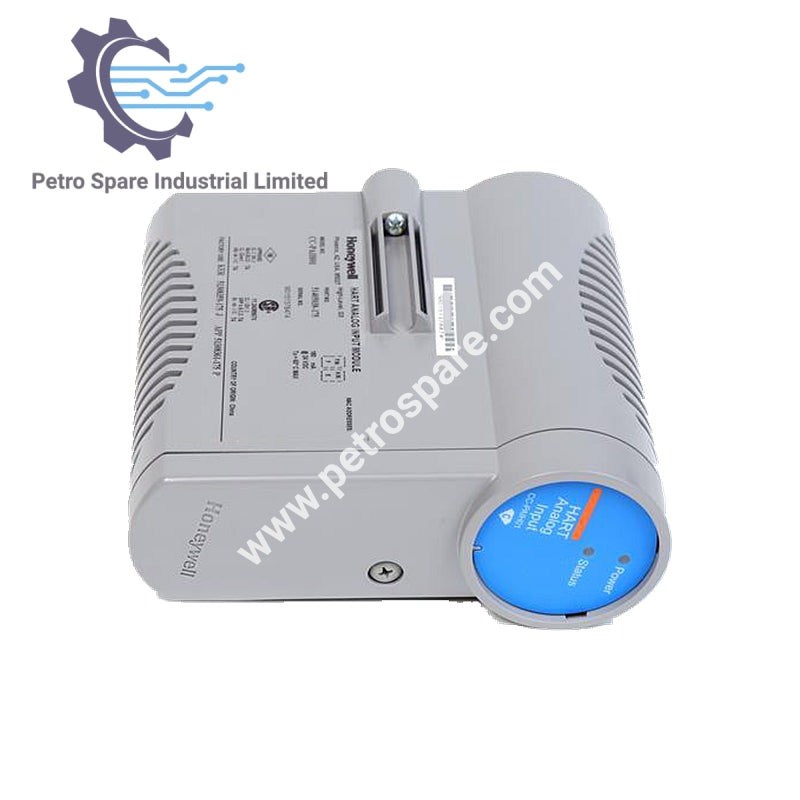

Honeywell CC-PAIH01 یک ماژول ورودی آنالوگ با HART است که برای سیستم‌های کنترل فرآیند صنعتی طراحی شده است.

ویژگی‌های کلیدی

• تشخیص خودکار گسترده
• گزینه افزونگی
• کشف سیم باز
• تأمین برق میدان غیرقابل اشتعال
• قابلیت HART برای جمع‌آوری سریع متغیرهای کنترل
• اسکن سریع حلقه
• حفاظت PV از طریق کشف سیم باز

پیکربندی ورودی

• نوع ورودی: ولتاژ، جریان (فرستنده‌های ۲ سیمه یا خودتأمین)
• کانال‌های ورودی: ۱۶ کانال (۱۲ تک‌انتهایی / ۴ تفاضلی)
• دامنه ورودی:
  • ۰ تا ۵ ولت
  • ۱ تا ۵ ولت
  • ۰.۴ تا ۲ ولت
  • ۴-۲۰ میلی‌آمپر (از طریق ۲۵۰ اهم)

معیارهای عملکرد

• نسبت رد حالت مشترک (dc تا ۶۰ هرتز): ۷۰ دسی‌بل
• ولتاژ حالت مشترک (dc تا ۶۰ هرتز): -۶ تا +۵ ولت پیک
• نسبت رد حالت نرمال در ۶۰ هرتز: ۱۹ دسی‌بل
• وضوح مبدل A/D: ۱۶ بیت

---
